Automatyczny włącznik monitora CVBS z detekcją obrazu - PCB do projektu AVT 5716

zoom

Automatyczny włącznik monitora CVBS z detekcją obrazu - PCB do projektu AVT 5716

Włącznik monitora CVBS załącza przekaźnik po wykryciu treści obrazu i odłącza zasilanie przy czarnym ekranie. AVT5716 A zawiera płytkę PCB, a elementy należy skompletować osobno.

Wersja

Rozmiar

Dostępny

10,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT5716 A

Marka:

5903890030223

Detektor treści sygnału composite video do sterowania monitorem - płytka PCB do AVT5716

Płytka PCB do wykonania automatycznego włącznika monitora reagującego na obecność treści w sygnale CVBS.

Automatyczne zasilanie monitora zależnie od treści obrazu

AVT5716 to układ, który analizuje zespolony sygnał wizji CVBS i steruje przekaźnikiem po wykryciu niepustej treści obrazu. Monitor nie musi pozostawać zasilany przy czarnym ekranie, a po pojawieniu się obrazu przekaźnik zostaje ponownie załączony.

Próg zadziałania ustawia się potencjometrem P1. Układ uwzględnia naturalne przerwy występujące w sygnale wideo, dlatego przekaźnik nie wyłącza się natychmiast po krótkiej przerwie, lecz z opóźnieniem około 2,5 s. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Detekcja CVBS reakcja na treść obrazu w sygnale composite video

Wyjście przekaźnikowe styki NO do sterowania zasilaniem monitora lub układu wykonawczego

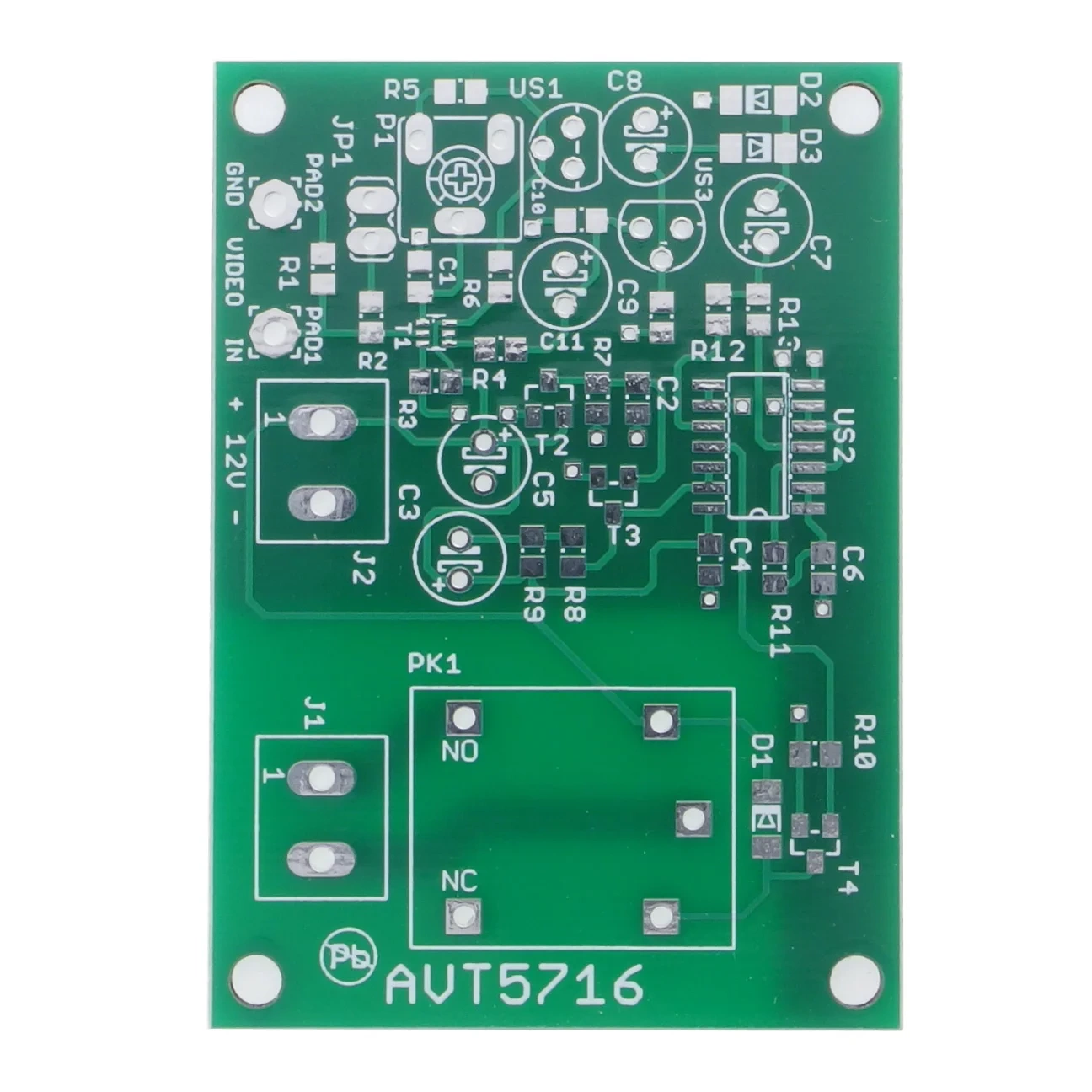

PCB 60×43 mm płytka z regulacją progu P1 i zworką terminacji JP1

Skala trudności2/6

Szacowany czas montażu1 h

Karta techniczna
AVT5716

Automatyczny włącznik monitora analizujący sygnał composite video i sterujący przekaźnikiem po wykryciu treści obrazu.

Kod projektu	AVT5716
Wersja	A – płytka drukowana PCB
Typ układu	automatyczny włącznik monitora CVBS
Sygnał wejściowy	composite video, CVBS
Funkcja detekcji	załączenie przekaźnika po wykryciu treści obrazu
Regulacja progu	potencjometr P1
Zwłoka wyłączenia przekaźnika	około 2,5 s, możliwość wydłużenia przez większą pojemność C3
Wyjście	styki NO przekaźnika
Zasilanie	12 V DC, dobrze filtrowane i stabilizowane
Pobór prądu	około 15 mA, około 45 mA po załączeniu przekaźnika
Wymiary płytki PCB	60×43 mm

Pobierz dokumentację PDF

Wersja

AVT5716 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Wykaz elementów

R1, R5: 1 kΩ SMD0805
R2, R8, R12, R13: 100 Ω SMD0805
R3, R4, R6, R11: 2,2 kΩ SMD0805
R7, R9, R10: 100 kΩ SMD0805
P1: 1 kΩ montażowy leżący
C1, C2, C4, C6, C9, C10: 100 nF SMD0805
C3, C5, C7, C8, C11: 22 µF / 25 V THT
D1–D3: 1N4148 MiniMELF
T1: DMMT3904W
T2: BC856
T3, T4: BSS123
US1: LM385Z-1.2 TO92
US2: CD4093 SO14
US3: 79L05 TO92
J1, J2: ARK2 5 mm
JP1: goldpin 2 pin męski 2,54 mm THT + zworka
PK1: JQC3FF/12 V lub podobny, np. RM50
Gniazdo RCA żeńskie

Notes

Sygnał CVBS należy podać na pola PAD1 i PAD2. Gniazdo RCA można połączyć z płytką krótkimi przewodami i zamontować w obudowie.

Jeżeli sygnał pobierany jest z krótkiego odgałęzienia rozgałęźnika przed monitorem, zworka JP1 powinna pozostać rozwarta. Przy osobnym wyjściu sygnału wideo można zastosować terminację przez założenie zworki JP1.

Potencjometr P1 reguluje próg czułości. Obrót w prawo zwiększa próg i ogranicza ryzyko zadziałania od samego poziomu czerni.

Znaczna część elementów jest montowana powierzchniowo, dlatego montaż warto rozpocząć od elementów SMD.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Przełączanie zasilania monitora przez przekaźnik wymaga odpowiedniej obudowy, izolacji, bezpiecznika, przewodów i kwalifikacji do pracy z napięciem sieciowym.
