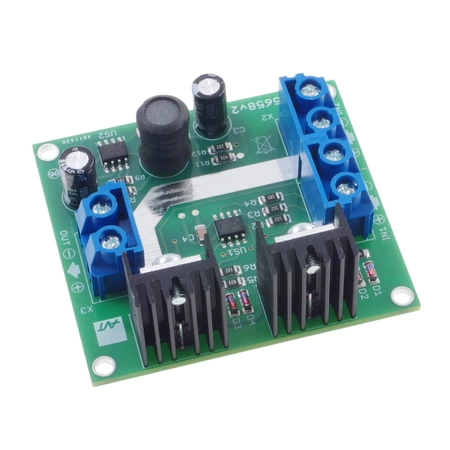

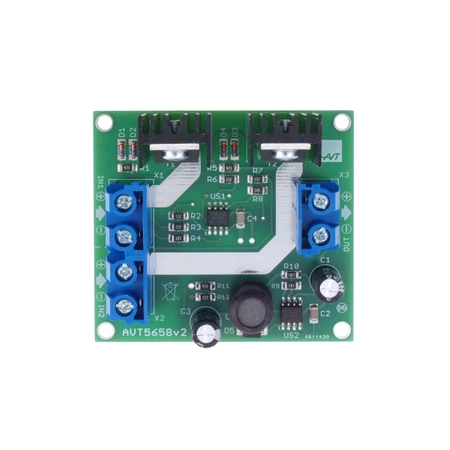

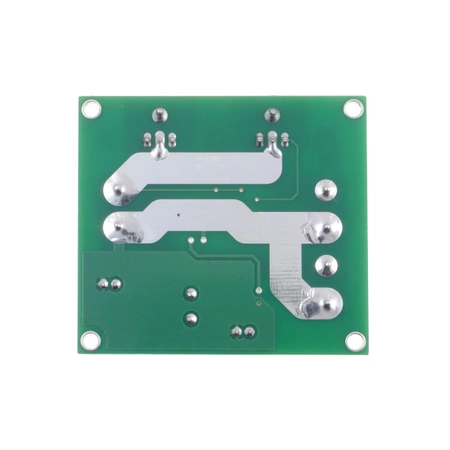

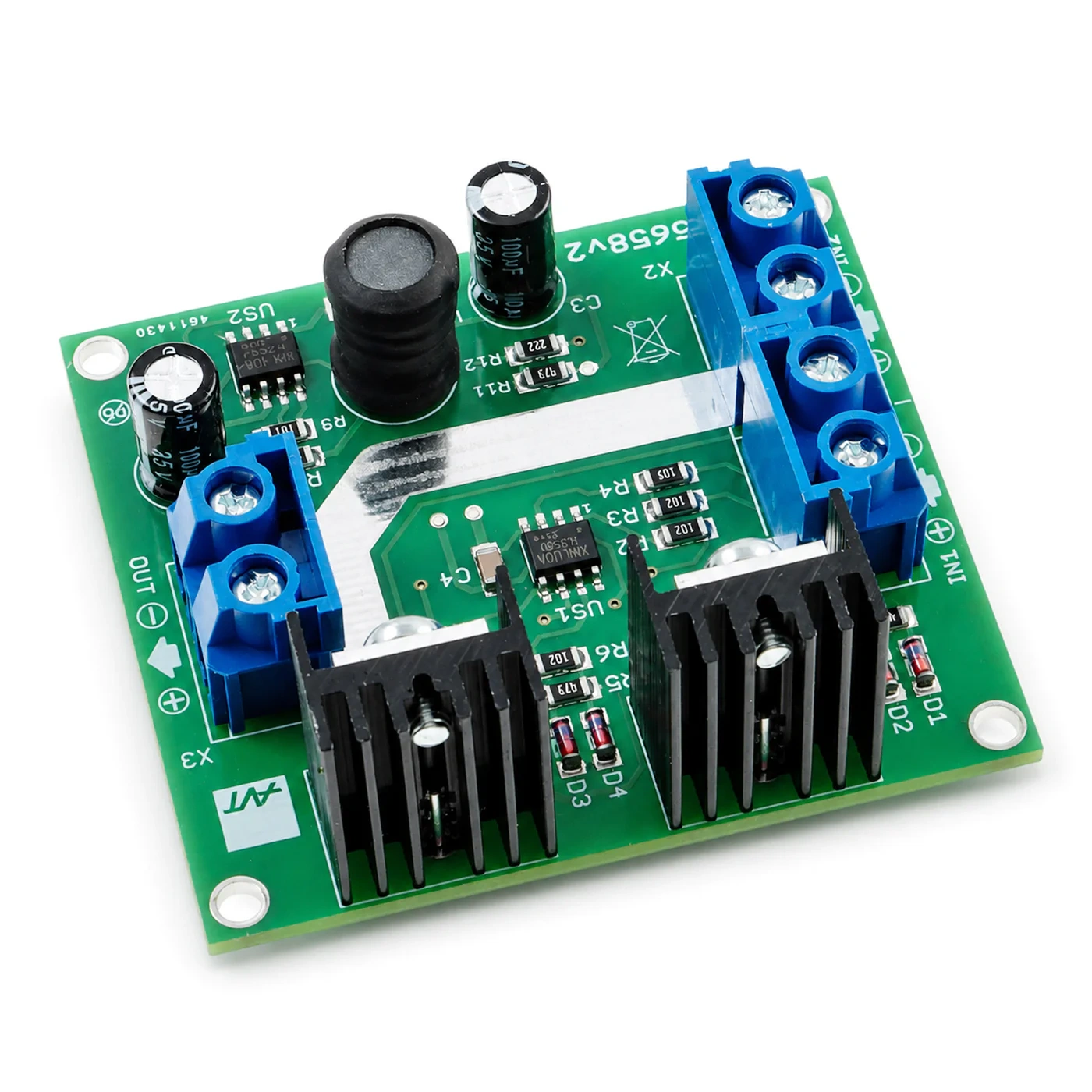

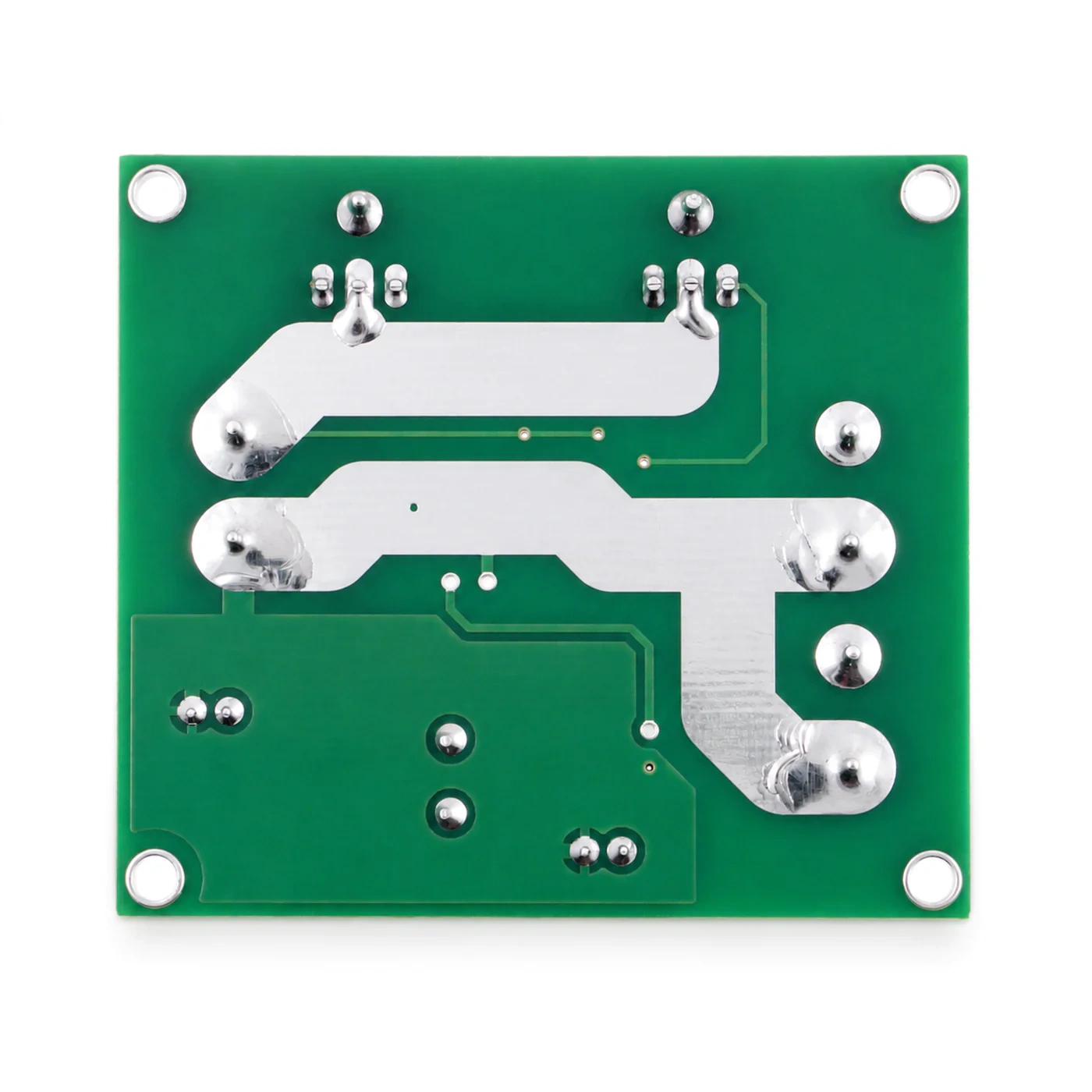

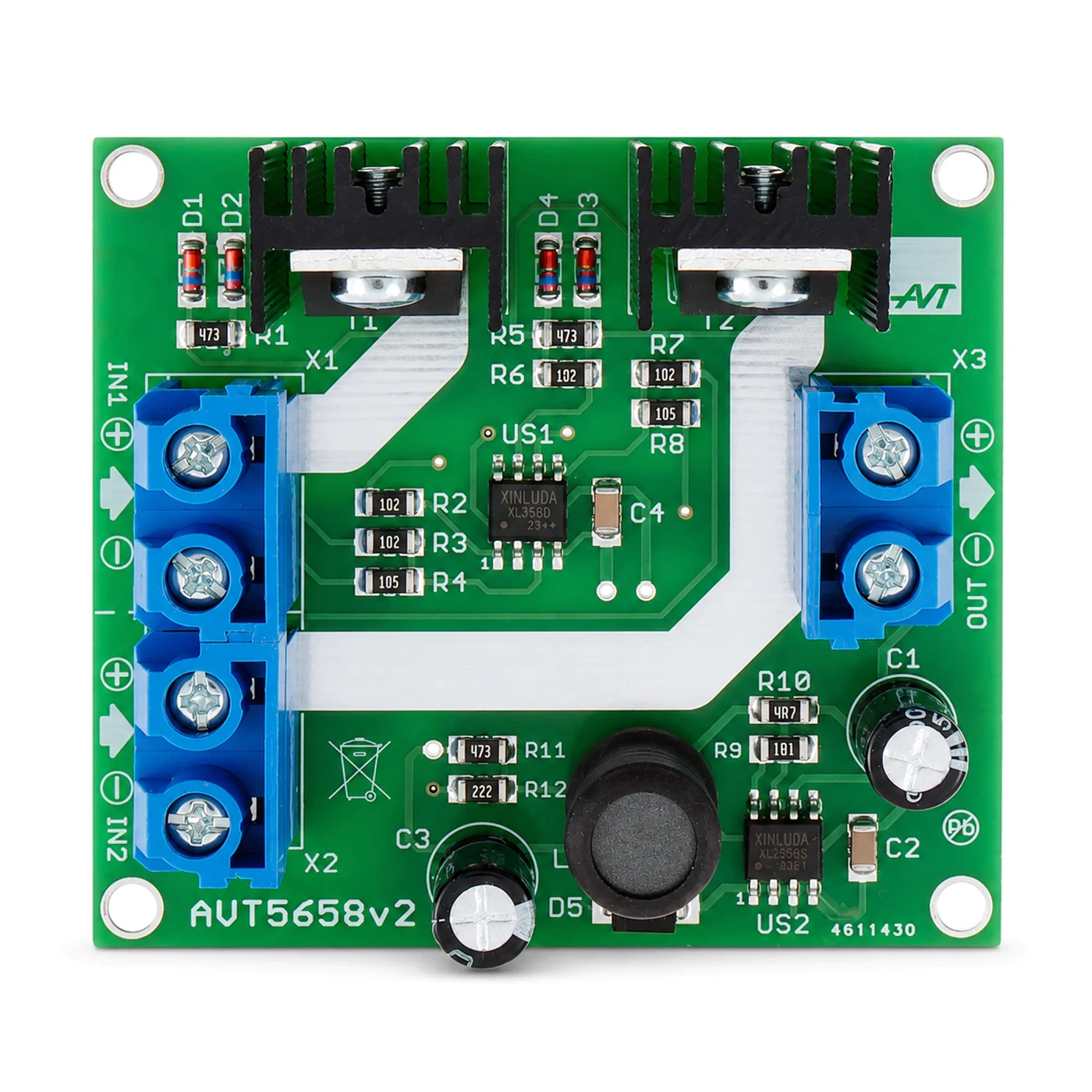

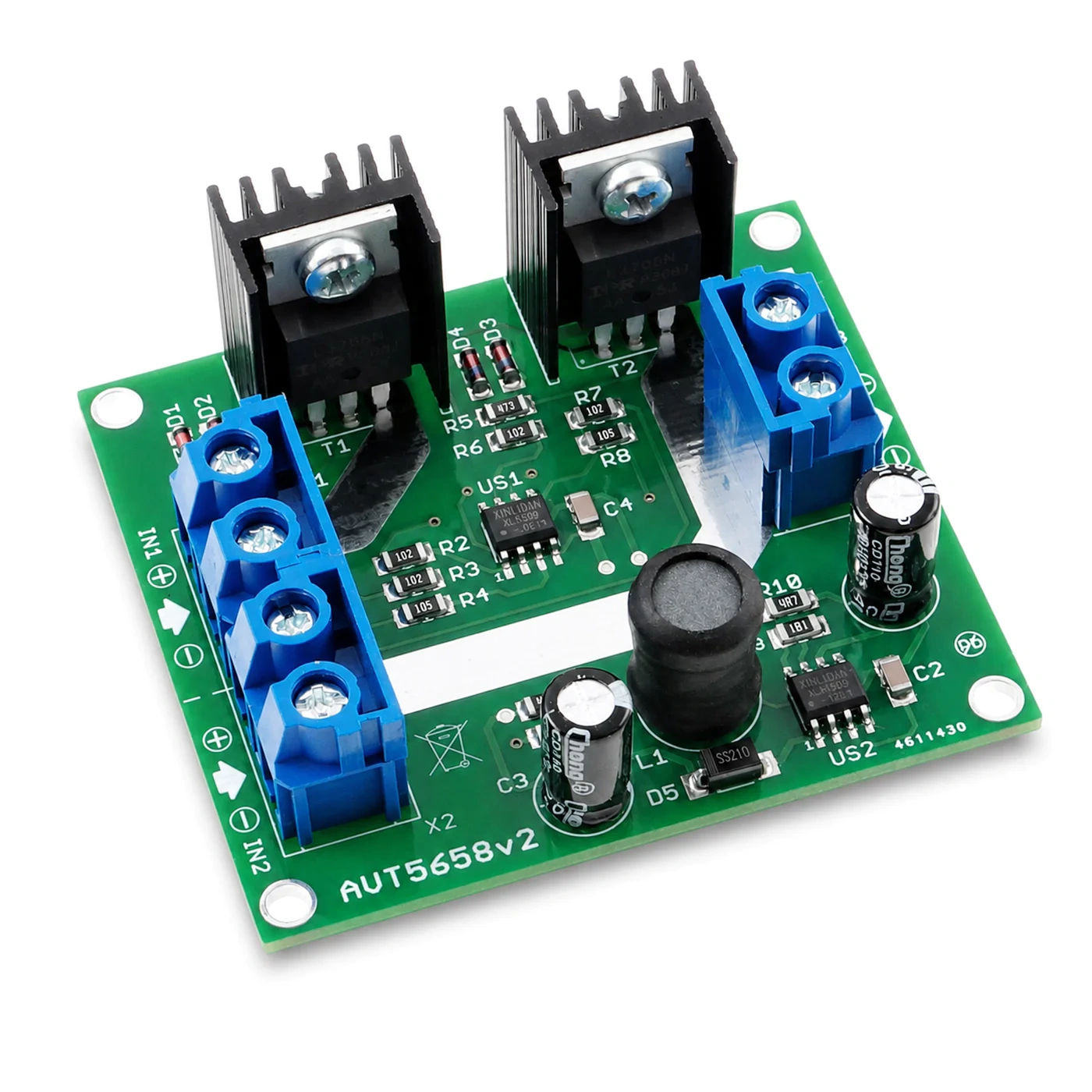

Automatyczny przełącznik źródeł zasilania - zlutowany KIT AVT 5658
- Zestaw zlutowany, przetestowany i uruchomiony. Kupujący ma pewność, że otrzymuje produkt sprawny i sprawdzony przez doświadczonych techników elektroniki.
Do pobrania:
Zasilając układ z kilku źródeł (na przykład, stosując zasilanie buforowe) najczęściej trzeba korzystać z tego, które w danej chwili dysponuje najwyższą siłą elektromotoryczną. Zwykły układ z diodami Schottky wprowadza straty energii, zwłaszcza przy dużym prądzie obciążenia. Prezentowany układ wykorzystuje tranzystory MOSFET--N jako elementy przełączające, przez co straty energii są redukowane do minimum.
Działanie opisywanego przełącznika polega na tym, że w czasie rzeczywistym porównuje on dwa źródła napięcia i wybiera te, które cechuje się wyższym napięciem.
Zakres akceptowalnych napięć wejściowych, podawanych na zaciski złącz J1 i J2 wynosi 5…16V. Zakres ten czyni układ idealnym do współpracy z akumulatorami 6 V i 12 V oraz z urządzeniami zasilanymi z USB (5 V).
Wymiary płytki 59x52mm
Projekt AVT 5658 EP 01/19
