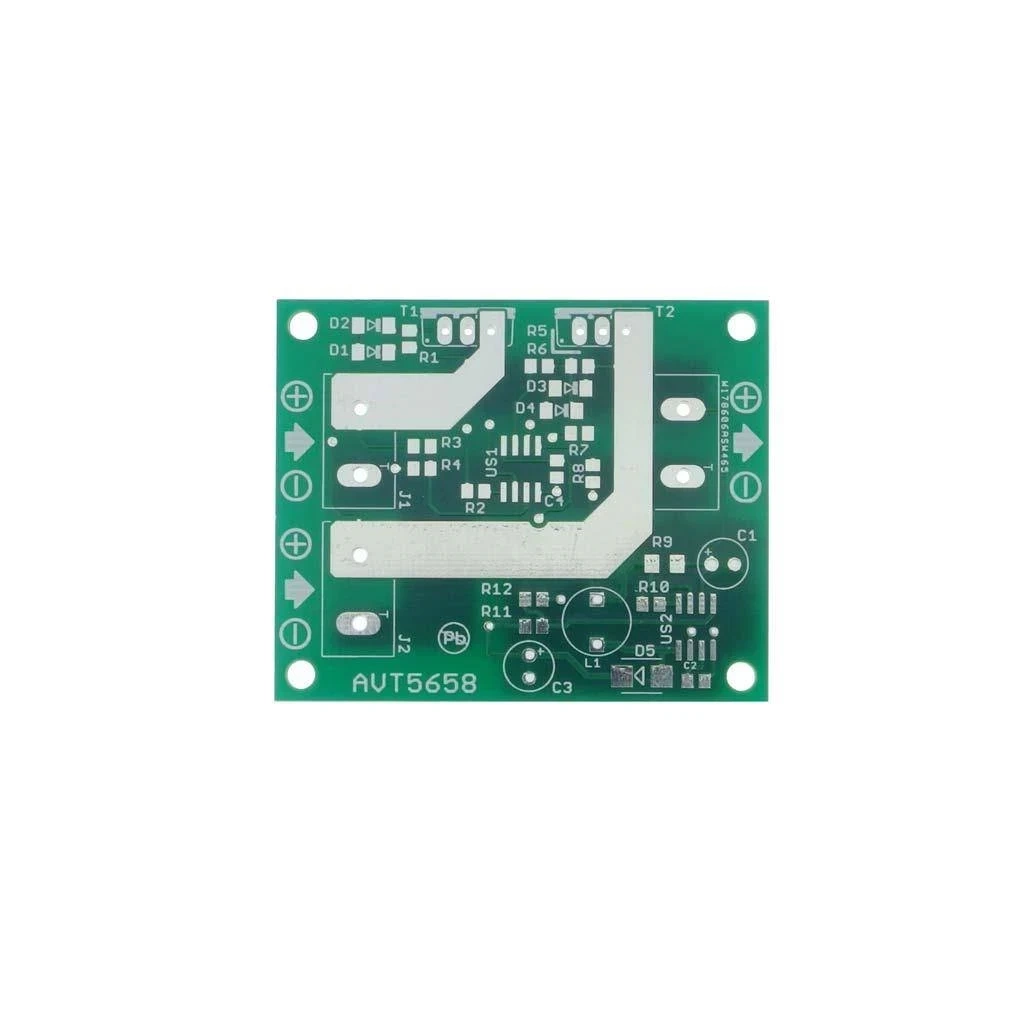

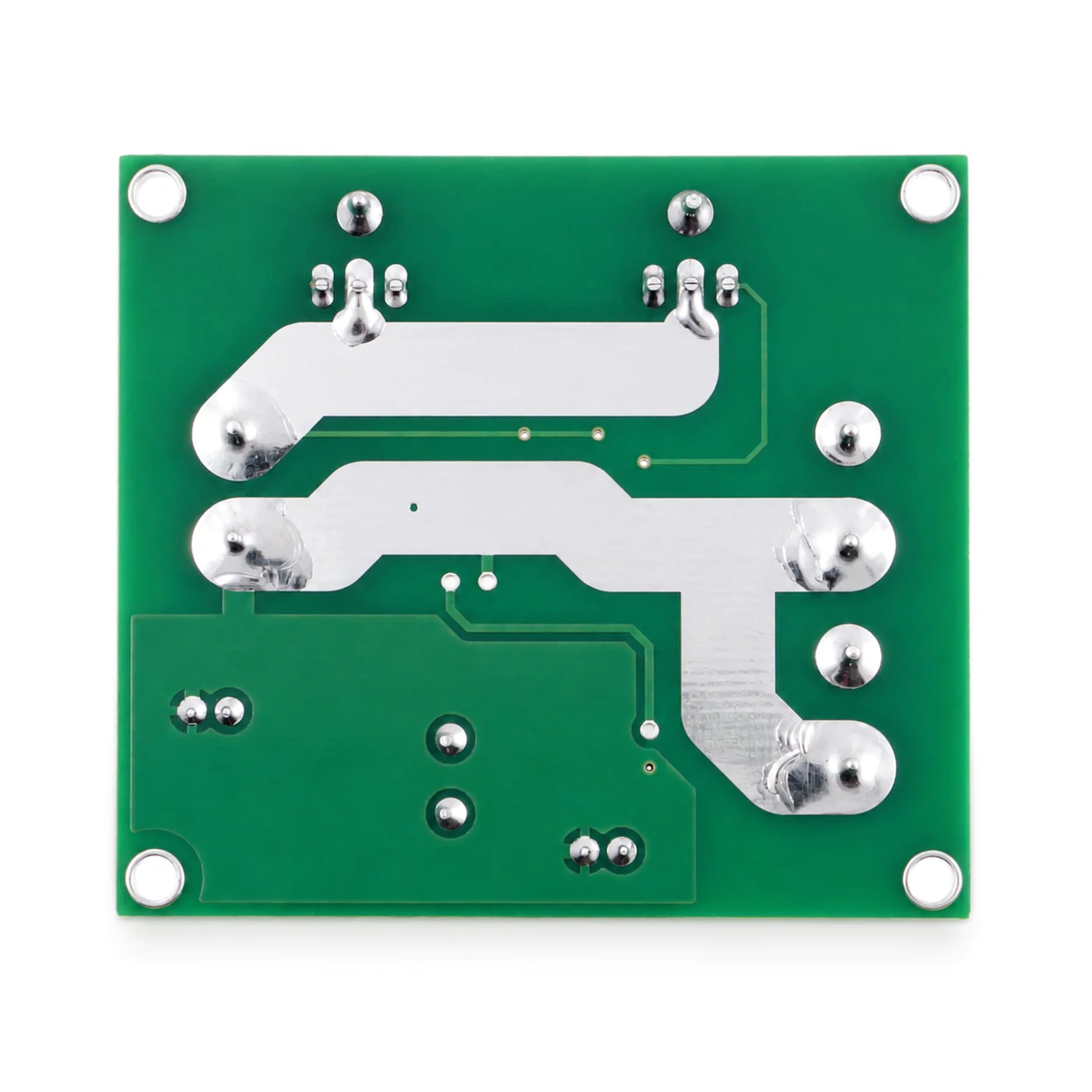

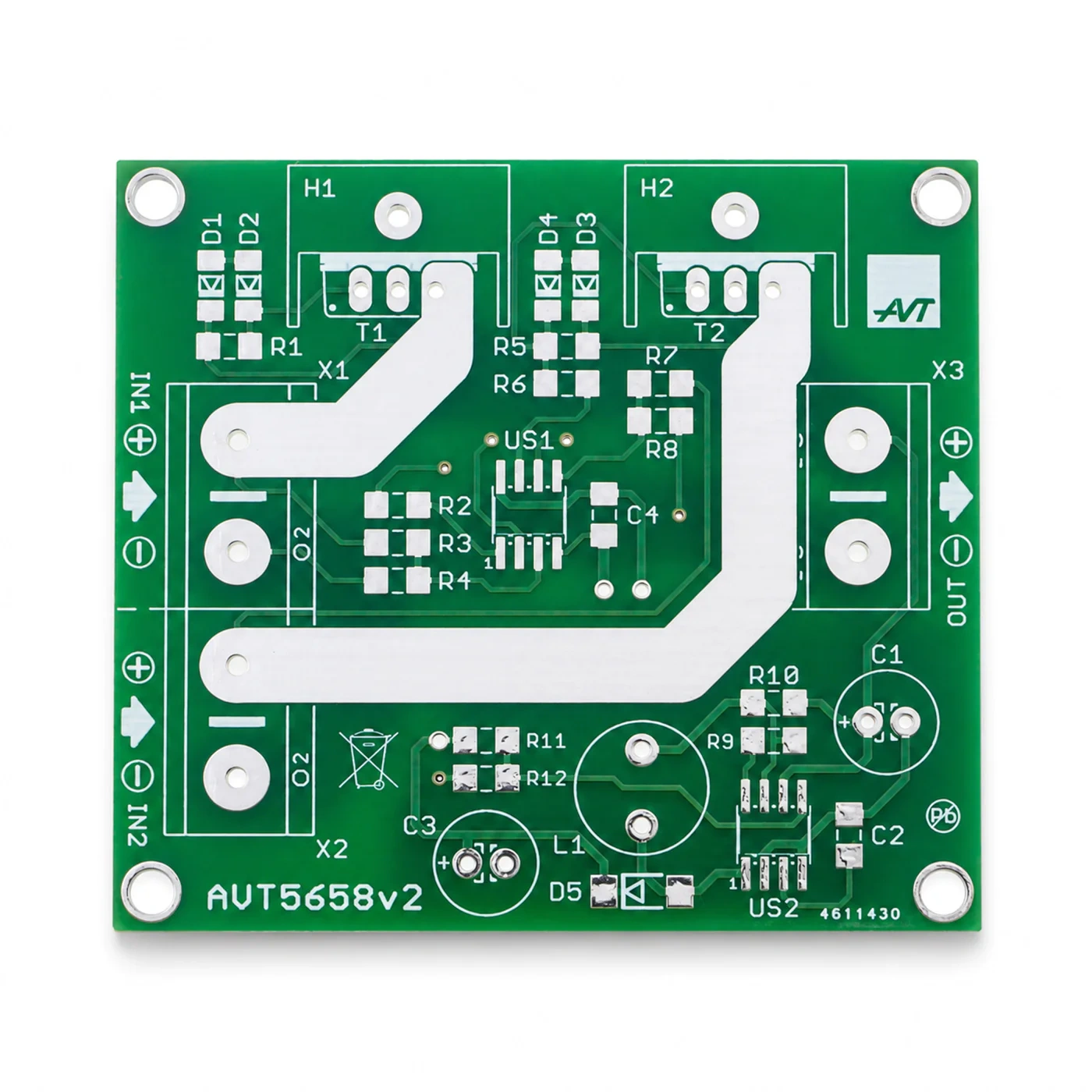

Automatyczny przełącznik źródeł zasilania - PCB do projektu AVT 5658

Do pobrania:

Dokumentacja

Zasilając układ z kilku źródeł (na przykład, stosując zasilanie buforowe) najczęściej trzeba korzystać z tego, które w danej chwili dysponuje najwyższą siłą elektromotoryczną. Zwykły układ z diodami Schottky wprowadza straty energii, zwłaszcza przy dużym prądzie obciążenia. Prezentowany układ wykorzystuje tranzystory MOSFET--N jako elementy przełączające, przez co straty energii są redukowane do minimum.

Działanie opisywanego przełącznika polega na tym, że w czasie rzeczywistym porównuje on dwa źródła napięcia i wybiera te, które cechuje się wyższym napięciem.

Zakres akceptowalnych napięć wejściowych, podawanych na zaciski złącz J1 i J2 wynosi 5…16V. Zakres ten czyni układ idealnym do współpracy z akumulatorami 6 V i 12 V oraz z urządzeniami zasilanymi z USB (5 V).

Wymiary płytki 55x45mm

Projekt AVT 5658 EP 01/19
