Automat schodowy 230V z wyłącznikiem czasowym - zlutowany KIT AVT 2442

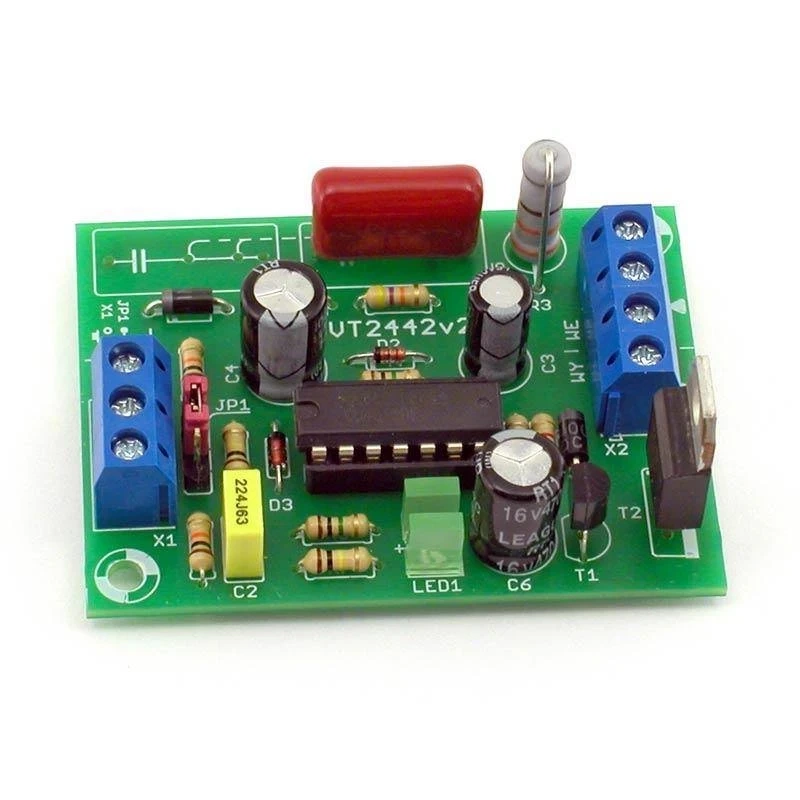

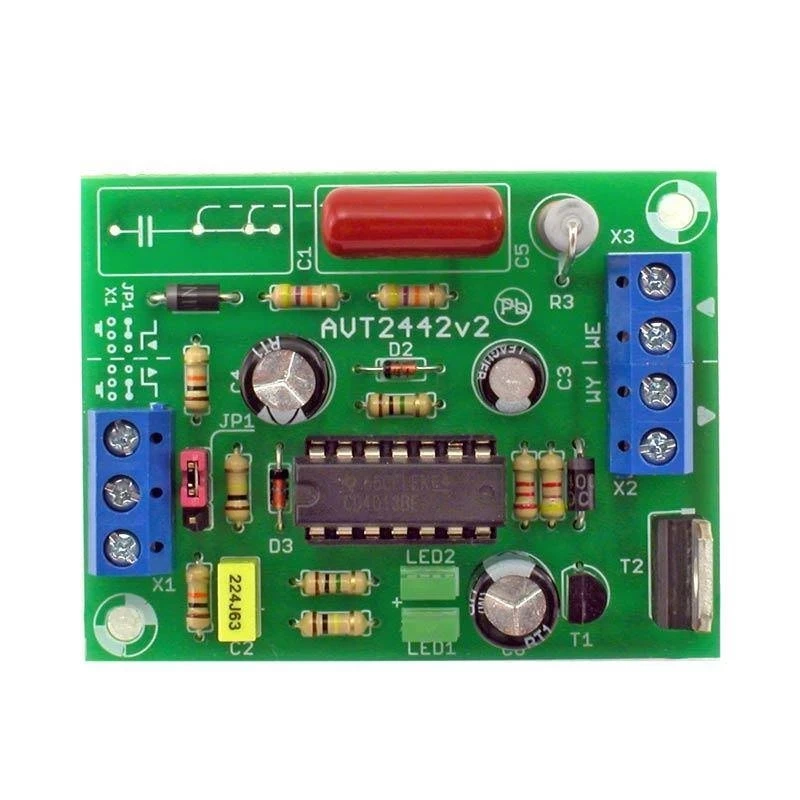

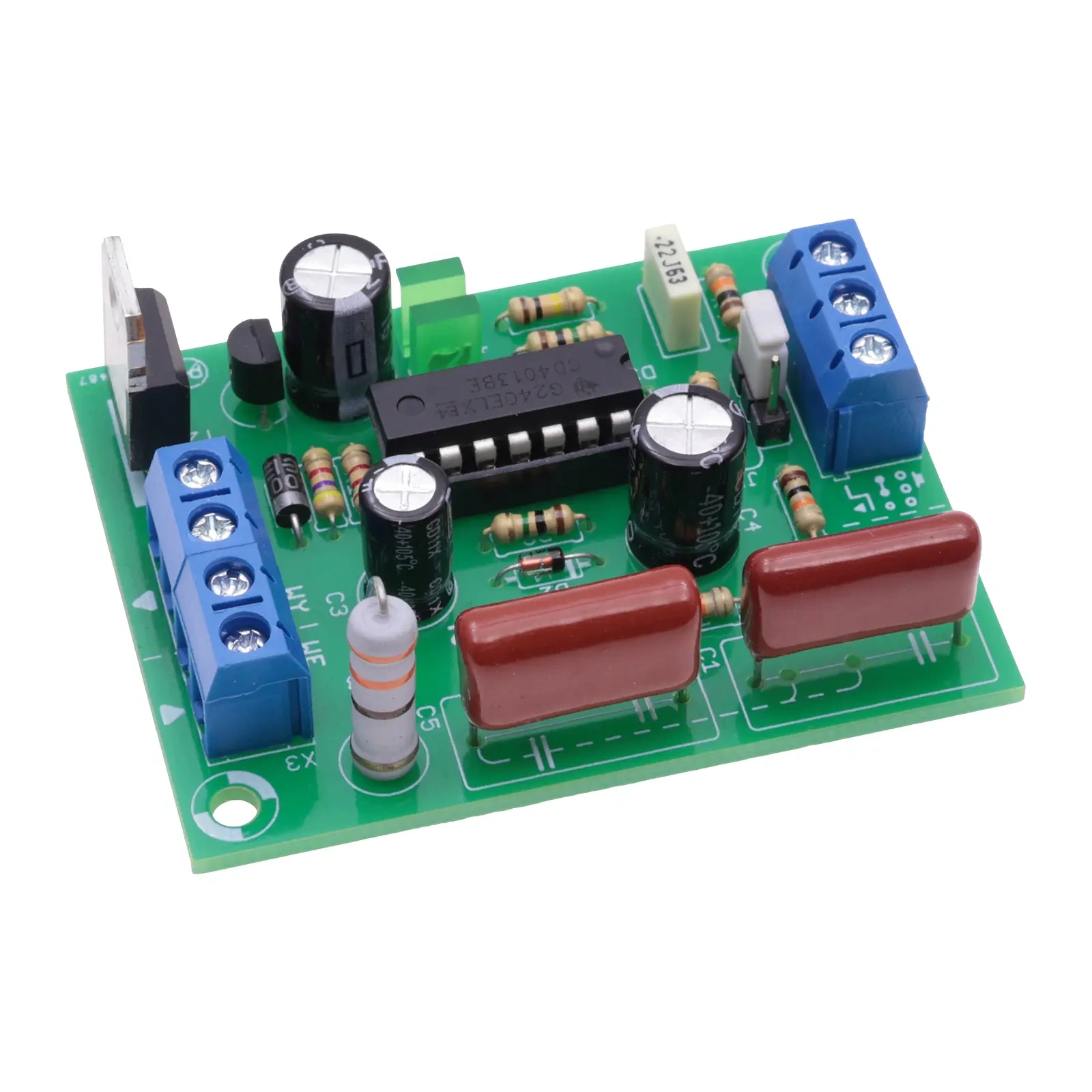

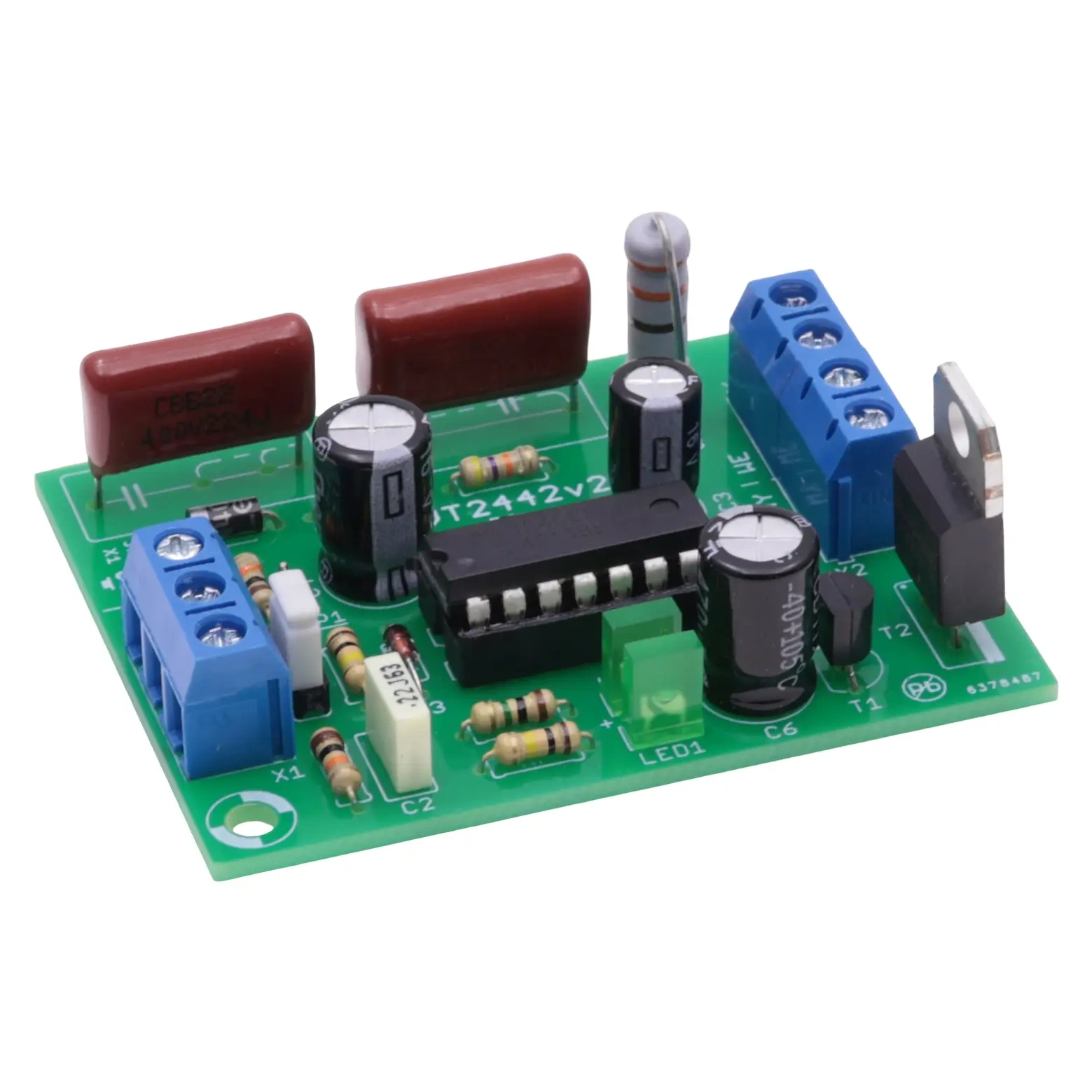

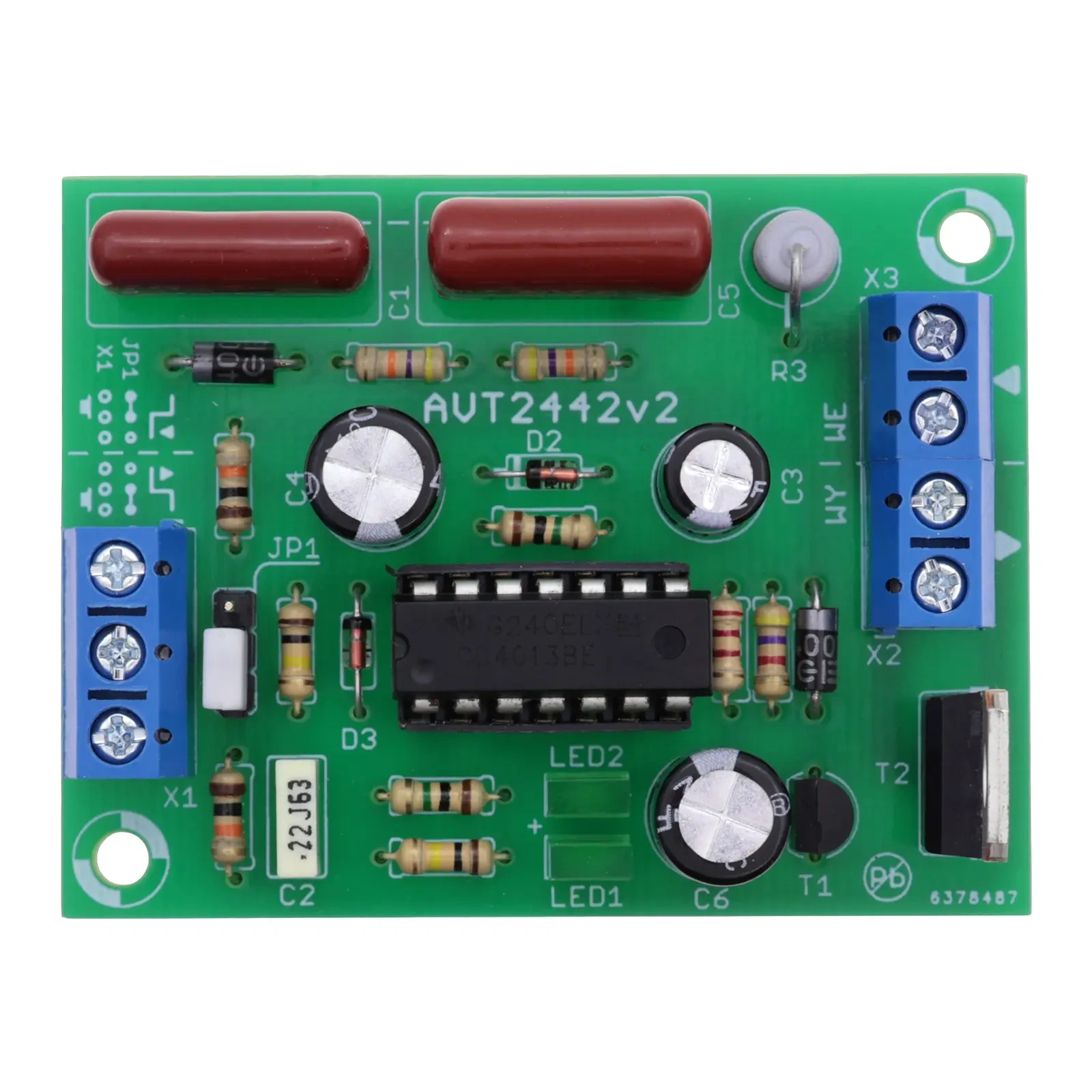

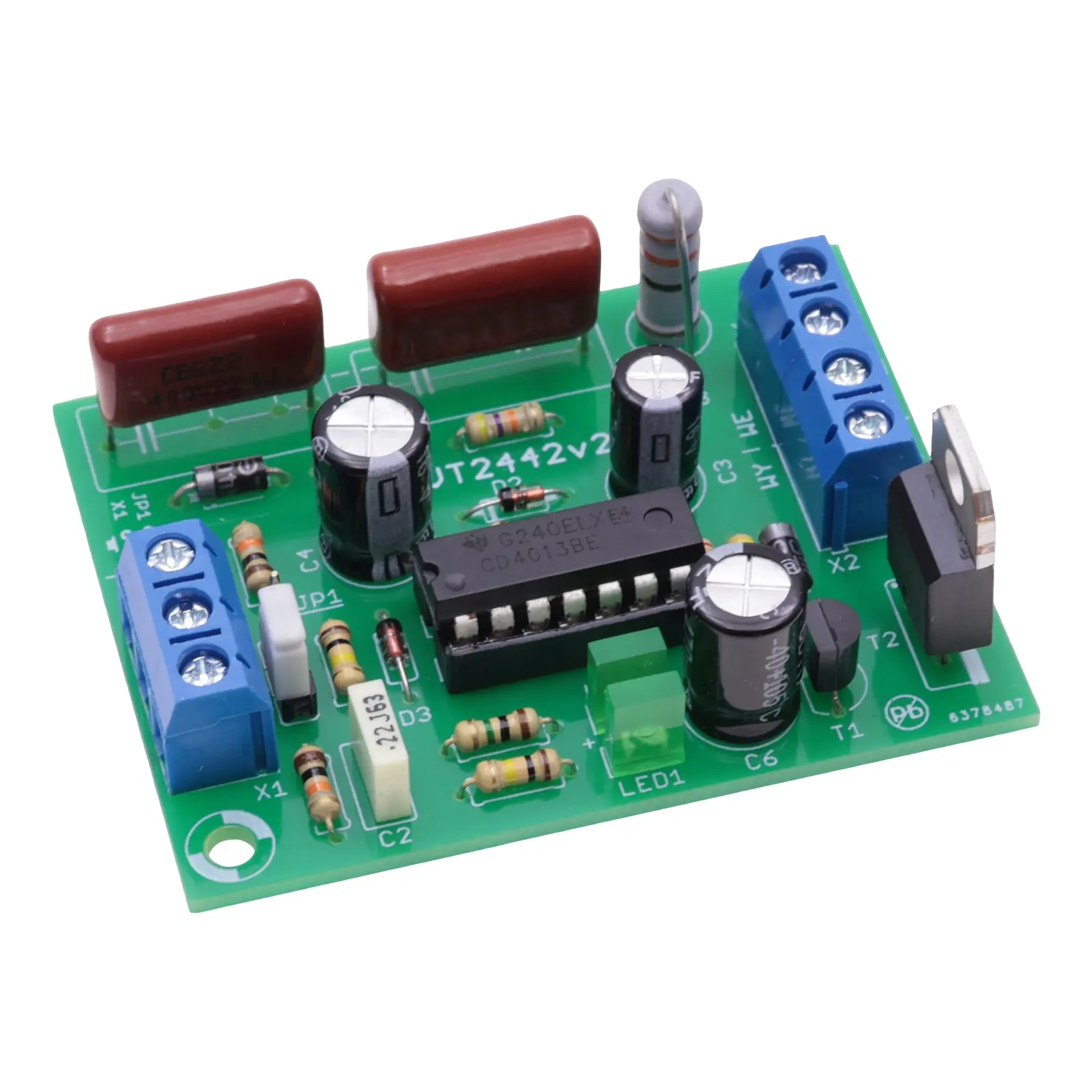

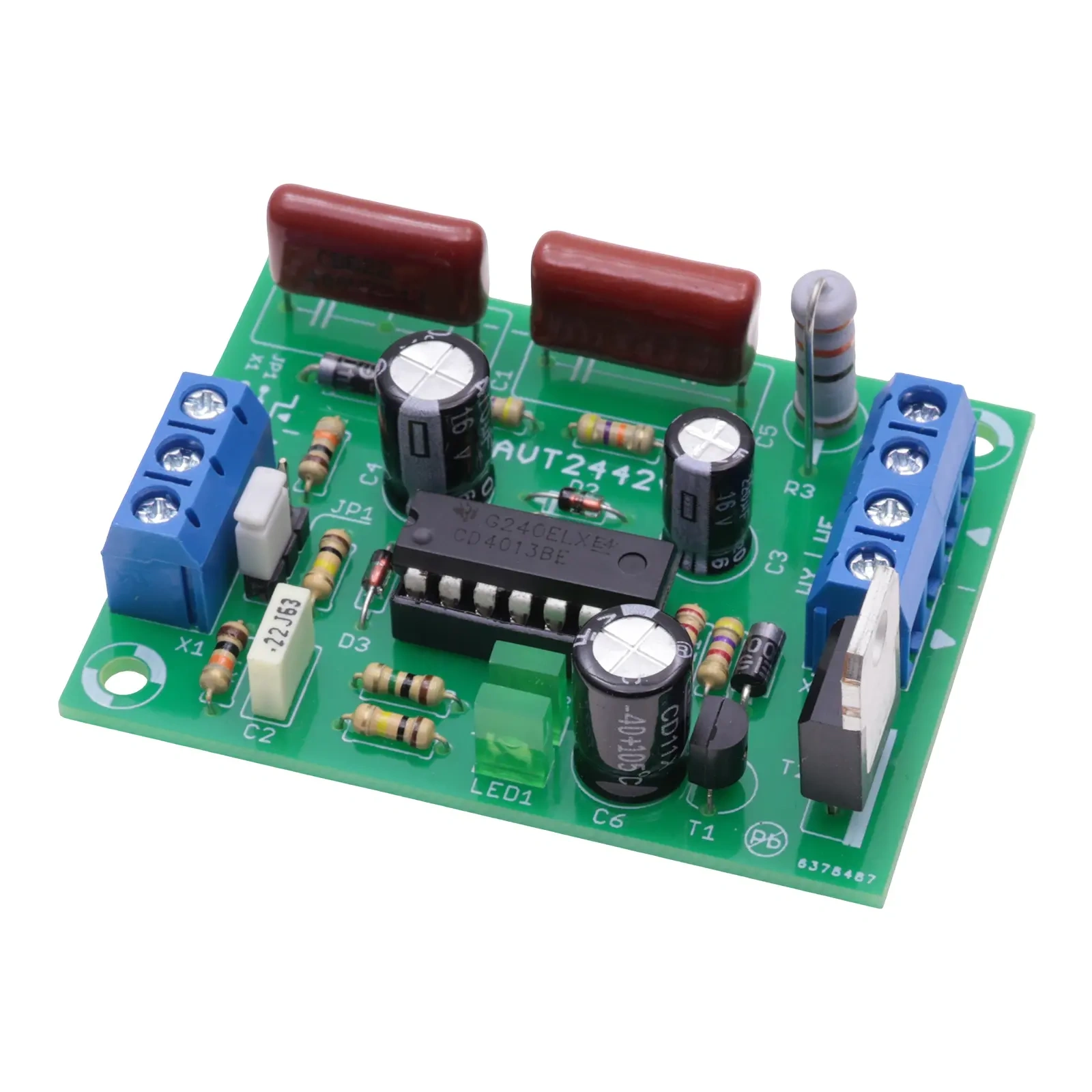

- Automat schodowy 230V włącza oświetlenie po naciśnięciu przycisku i wyłącza je automatycznie po około 3 minutach. AVT2442 C to zlutowany układ do poprawnego podłączenia, zabezpieczenia i montażu w obudowie.
Automat schodowy 230V z wyłącznikiem czasowym - zlutowany AVT2442
Zlutowany układ automatu schodowego do poprawnego podłączenia, zabezpieczenia i integracji w instalacji sterowania oświetleniem.
Automat schodowy z funkcją załącz/wyłącz i wyłączeniem po czasie
AVT2442 pracuje jako automat schodowy zasilany z sieci 230 VAC. Po podłączeniu zasilania układ pozostaje w stanie oczekiwania, a żarówka zostaje włączona dopiero po naciśnięciu przycisku.
Oświetlenie pozostaje załączone przez około 3 minuty, może zostać wyłączone ponownym naciśnięciem przycisku albo wyłączy się samoczynnie po czasie. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub docelowej aplikacji.
Karta techniczna
AVT2442
Zlutowany automat schodowy 230 VAC z czasowym wyłączeniem oświetlenia i sterowaniem przyciskiem.
| Kod projektu | AVT2442 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | automat schodowy, wyłącznik czasowy |
| Funkcja pracy | załączanie przyciskiem i automatyczne wyłączenie po czasie |
| Czas załączenia | około 3 min |
| Wyzwalanie | podczas naciskania przycisku lub jego zwalniania |
| Układ logiczny | CMOS 4013 |
| Element wykonawczy | triak, np. BTA08 600C |
| Zasilanie | 230 VAC |
| Maksymalna moc żarówek | 500 W |
| Wymiary płytki PCB | 45×60 mm |
Wersja
AVT2442 C – zlutowany układ. Wersja zawiera zmontowany automat schodowy przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem. Wymaga poprawnego podłączenia, zabezpieczenia oraz montażu w obudowie gwarantującej bezpieczeństwo użytkowników.
Układ jest zasilany bezpośrednio z sieci 230 VAC. Dokumentacja wskazuje, że także na przewodach sterujących dołączonych do punktów A, B oraz na przyciskach może wystąpić napięcie sieci groźne dla życia.
Do jednej linii sterującej można przyłączyć dowolną liczbę przycisków. W zależności od sposobu podłączenia układ może być wyzwalany podczas naciskania przycisku lub jego zwalniania.
Podstawowy czas załączenia wynosi około 3 min. Dokumentacja dopuszcza zmianę wartości C3 oraz R8 w celu uzyskania innego czasu wyłączania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2442 C to zlutowany układ automatu schodowego. Wymaga poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub docelowej aplikacji.
Do czasowego sterowania oświetleniem z użyciem przycisków, gdy układ ma załączyć światło po naciśnięciu przycisku i wyłączyć je automatycznie po czasie.
Nie. Wersja C jest zlutowanym układem elektronicznym, który wymaga poprawnego podłączenia, zabezpieczenia oraz montażu w obudowie zapewniającej bezpieczeństwo użytkowników.
Nie. Automat schodowy pracuje na układzie CMOS 4013 i elementach dyskretnych, bez mikrokontrolera i bez programu.
Układ jest zasilany bezpośrednio z sieci 230 VAC. Podłączenie i uruchomienie powinny wykonywać wyłącznie osoby z kwalifikacjami do pracy przy napięciu sieciowym.
