Automat schodowy 230V z wyłącznikiem czasowym - PCB do projektu AVT 2442
- Automat schodowy 230V włącza oświetlenie po naciśnięciu przycisku i wyłącza je automatycznie po około 3 minutach. AVT2442 A zawiera płytkę PCB 45×60 mm, a elementy elektroniczne z wykazu należy skompletować osobno.

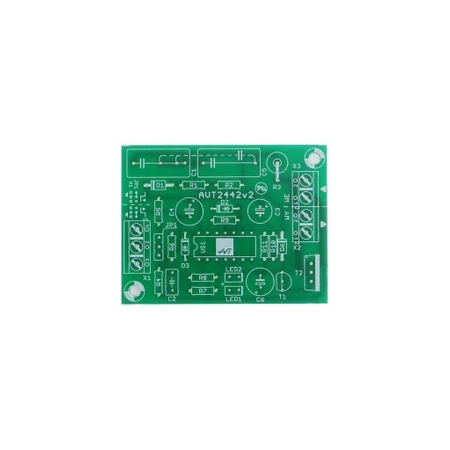

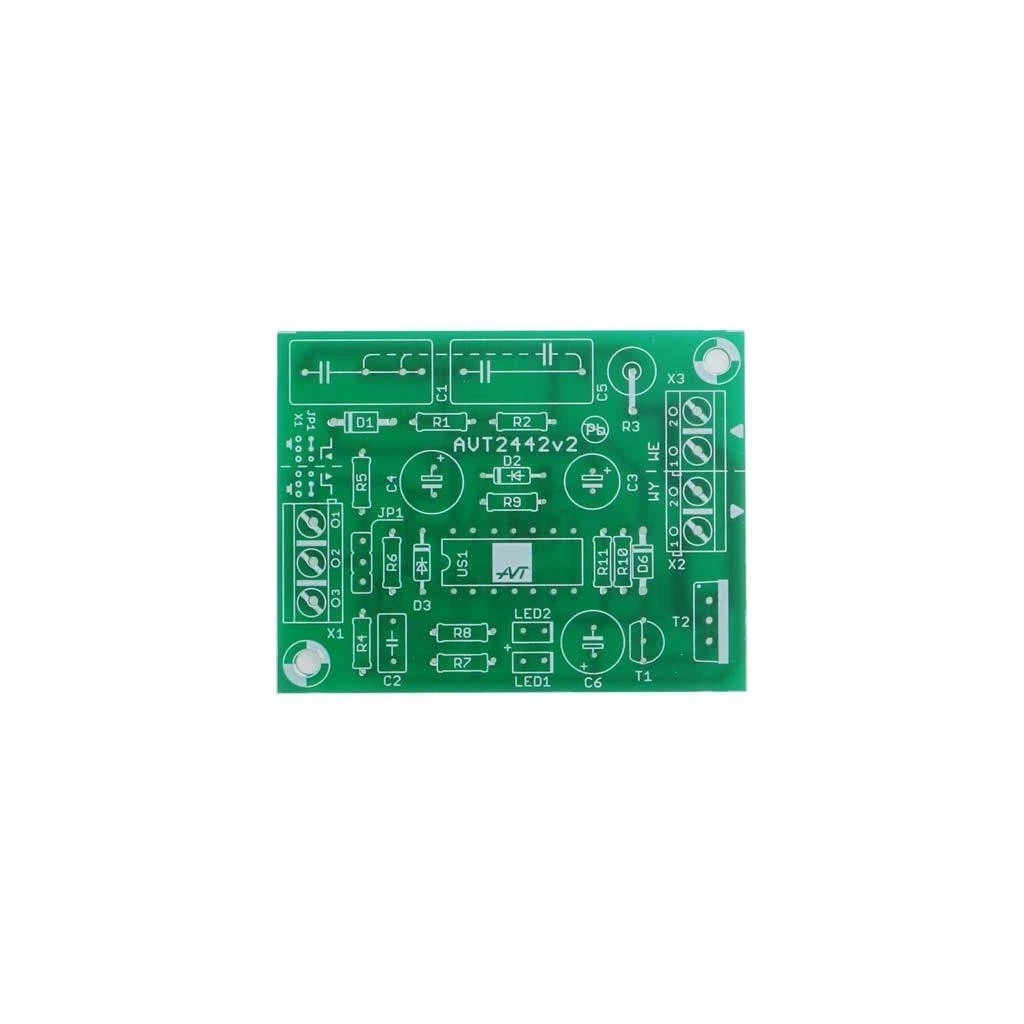

Automat schodowy 230V z wyłącznikiem czasowym - płytka PCB do AVT2442
Płytka PCB do wykonania automatu schodowego, który włącza oświetlenie przyciskiem i wyłącza je automatycznie po czasie.
Automatyczne wyłączenie oświetlenia po około 3 minutach
AVT2442 to projekt automatu schodowego z funkcją czasowego załączania oświetlenia. Po podłączeniu zasilania 230 VAC układ oczekuje na naciśnięcie przycisku, a dopiero po jego użyciu włącza żarówkę na czas około 3 minut.
Ponowne naciśnięcie przycisku w czasie świecenia powoduje wyłączenie żarówki. Układ pełni więc funkcję przerzutnika załącz/wyłącz oraz układu czasowego, a do jednej linii sterującej można przyłączyć dowolną liczbę przycisków. Wersja A obejmuje samą płytkę PCB; elementy z wykazu należy skompletować osobno.
Karta techniczna
AVT2442
Automat schodowy 230 VAC z funkcją przerzutnika załącz/wyłącz oraz samoczynnym wyłączeniem oświetlenia po czasie.
| Kod projektu | AVT2442 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | automat schodowy, wyłącznik czasowy |
| Funkcja pracy | załączanie przyciskiem i automatyczne wyłączenie po czasie |
| Czas załączenia | około 3 min |
| Wyzwalanie | podczas naciskania przycisku lub jego zwalniania |
| Układ logiczny | CMOS 4013 |
| Element wykonawczy | triak, np. BTA08 600C |
| Zasilanie | 230 VAC |
| Maksymalna moc żarówek | 500 W |
| Wymiary płytki PCB | 45×60 mm |
Wersja
AVT2442 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R2: 47 kΩ
- R3: 220 Ω / 0,5 W
- R4: 10 kΩ
- R5, R6: 100 kΩ
- R7, R8: 1 MΩ
- R9: 4,7 kΩ
- R10: 2,2 kΩ
- C1, C5: 330 nF / 400 V
- C2: 220 nF
- C3: 220 µF / 10 V
- C4: 470 µF / 16 V
- C6: 470 µF / 10 V
- D1, D6: 1N4001
- D2: 1N4148
- D3: dioda Zenera 12 V
- D4, D5: dioda LED zielona 3 mm
- Tc1: triak, np. BTA08 600C
- T1: BC558
- U1: CMOS 4013
- Z1, Z2: ARK2
Notes
Układ po podłączeniu zasilania nie włącza żarówki od razu. Oczekuje na naciśnięcie przycisku, po którym oświetlenie zostaje załączone na czas około 3 minut.
Ponowne naciśnięcie przycisku w czasie świecenia wyłącza żarówkę. Konstrukcja działa więc jako układ załącz/wyłącz oraz automat czasowy.
Do jednej linii sterującej można przyłączyć dowolną liczbę przycisków. Dokumentacja opisuje także możliwość przełączania w chwili zwalniania przycisku.
W razie potrzeby dokumentacja dopuszcza zmianę wartości C3 oraz R8 w celu uzyskania innego czasu wyłączania. Gotowy układ należy umieścić w obudowie zapewniającej bezpieczeństwo użytkowników.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2442 A zawiera wyłącznie płytkę PCB do projektu automatu schodowego. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do czasowego załączania i automatycznego wyłączania oświetlenia z użyciem przycisków sterujących, szczególnie tam, gdzie wyłączenie ma następować samoczynnie po określonym czasie.
Nie. Pracę układu realizuje CMOS 4013 oraz elementy dyskretne, bez mikrokontrolera i bez programu.
Tak. Dokumentacja wskazuje możliwość zmiany wartości C3 oraz R8 w celu uzyskania innego czasu wyłączania.
Układ jest zasilany bezpośrednio z sieci 230 VAC. Montaż, sprawdzenie i uruchomienie mogą wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
