Analogowy regulator obrotów wentylatora sterowany temperaturą - PCB do projektu AVT 3243
- Analogowy regulator obrotów wentylatora steruje prędkością chłodzenia zależnie od temperatury radiatora. AVT3243 A zawiera płytkę PCB 58×23 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Analogowy regulator obrotów wentylatora AVT3243

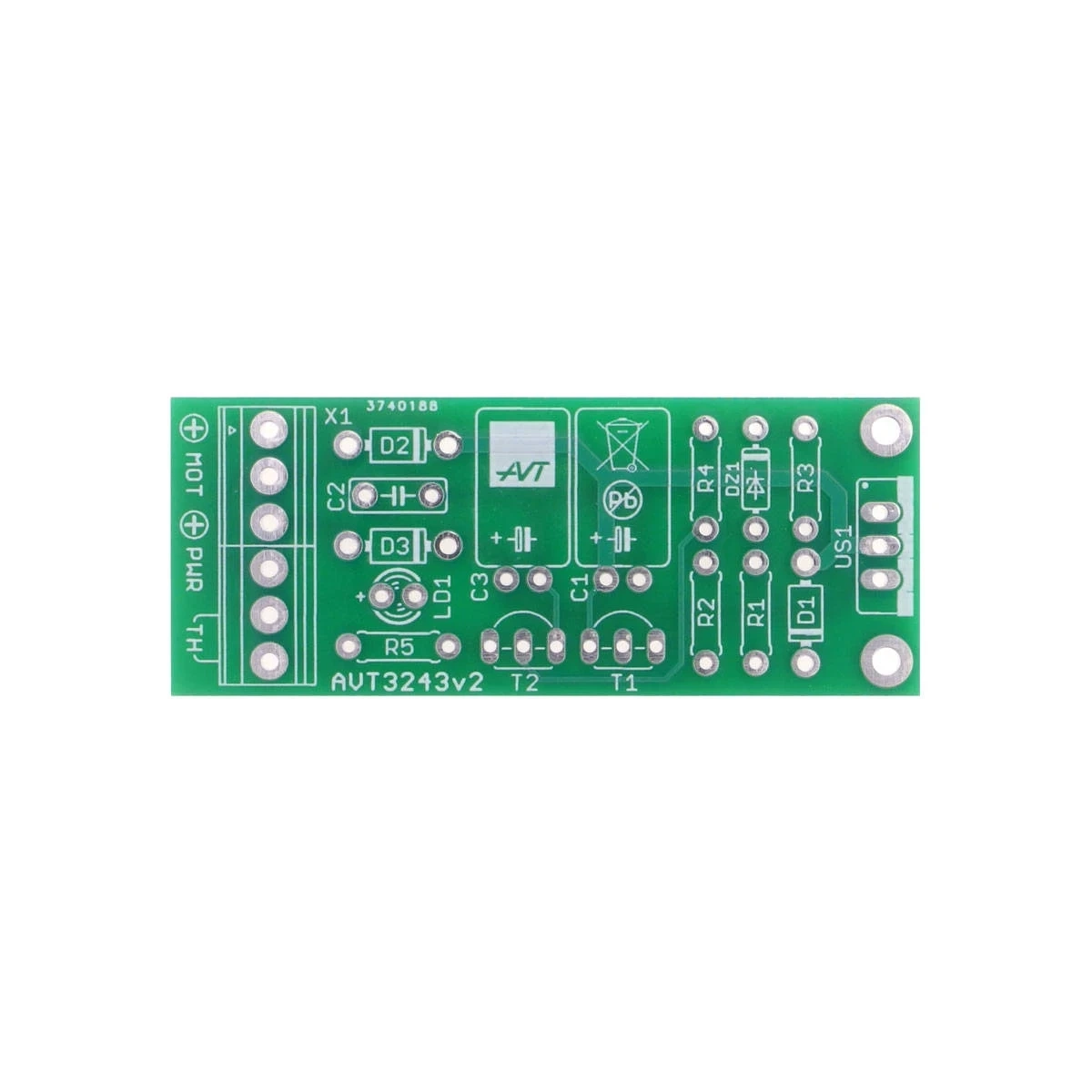

Płytka PCB do wykonania regulatora obrotów wentylatora 12 V sterowanego temperaturą radiatora.
Automatyczne sterowanie chłodzeniem
AVT3243 to prosty analogowy regulator obrotów wentylatora przeznaczony do urządzeń wyposażonych w radiator. Układ automatycznie zwiększa napięcie podawane na wentylator wraz ze wzrostem temperatury mierzonej przez termistor NTC.
Rozwiązanie pozwala ograniczyć hałas i zużycie energii przy niskiej temperaturze, a jednocześnie zapewnia skuteczne chłodzenie podczas większego obciążenia urządzenia.
Karta techniczna
| Projekt | AVT3243 |
|---|---|
| Wersja | A – płytka PCB |
| Typ układu | analogowy regulator obrotów wentylatora |
| Czujnik temperatury | NTC 10 kΩ |
| Układ regulacyjny | LM317 |
| Wentylator | 12 V DC |
| Zasilanie | 20 V DC |
| Wymiary PCB | 58 × 23 mm |
Wersja A – płytka PCB
Produkt zawiera wyłącznie płytkę drukowaną PCB. Wszystkie elementy elektroniczne należy skompletować samodzielnie zgodnie z dokumentacją projektu.
Wykaz elementów
- R1: 100 Ω
- R2, R3, R4: 4,7 kΩ
- R5: 2 kΩ
- NTC: 10 kΩ
- C1, C3: 100 µF
- C2: 100 nF
- D1, D2, D3: 1N5819
- DZ1: dioda Zenera 12 V
- LD1: LED 3 mm
- T1, T2: BC547C
- US1: LM317
- X1: DG381-3.5/3 – 2 szt.
Wskazówki montażowe
Termistor NTC należy zamocować bezpośrednio do chłodzonego radiatora, możliwie blisko elementów mocy.
Układ LM317 powinien zostać wyposażony w radiator oraz pastę termoprzewodzącą.
Podczas montażu należy zwrócić szczególną uwagę na polaryzację diod, kondensatorów elektrolitycznych, tranzystorów oraz układu LM317.
Najczęściej zadawane pytania
Co zawiera wersja AVT3243 A?
Wyłącznie płytkę PCB przeznaczoną do samodzielnego skompletowania elementów.
Jaki wentylator współpracuje z układem?
Typowy wentylator komputerowy 12 V DC.
Czy układ wymaga programowania?
Nie. Jest to konstrukcja całkowicie analogowa.
Gdzie zamontować termistor?
Na radiatorze, możliwie blisko chłodzonych elementów mocy.
Jakie jest wymagane napięcie zasilania?
20 V DC zgodnie z dokumentacją projektu.
