Ampera miniaturowy miernik prądu stałego - PCB i mikroprocesor do projektu AVT 5766
- Mierzy prąd stały do 8 A z rozdzielczością 1 mA, pokazuje wynik na OLED i sygnalizuje przekroczenie progu alarmu. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Ampera miniaturowy miernik prądu stałego – amperomierz OLED AVT5766
Układ mierzy prąd stały pobierany przez odbiornik i sygnalizuje przekroczenie ustawionego progu alarmowego.
Kompaktowy amperomierz DC z alarmem
AVT5766 Ampera pozwala zbudować miniaturowy miernik prądu stałego do systemów zasilanych napięciem do 36 V. Pomiar odbywa się na boczniku rezystancyjnym, a układ INA226A mierzy spadek napięcia i pozwala wyznaczyć prąd pobierany przez odbiornik.
Wynik jest prezentowany na małym wyświetlaczu OLED 0,91”, dobrze widocznym także przy mocnym oświetleniu. Dwa przyciski umożliwiają ustawienie progu alarmowego, a przekroczenie progu jest sygnalizowane wbudowanym buzzerem piezoelektrycznym.
Karta techniczna
AVT5766
Miniaturowy miernik prądu stałego Ampera z układem pomiarowym INA226A, mikrokontrolerem ATtiny44, OLED 0,91”, dwoma przyciskami nastawy progu i buzzerem alarmowym.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | miniaturowy miernik prądu stałego |
| Nazwa projektu | Ampera |
| Zakres pomiaru prądu | 0…8 A |
| Rozdzielczość pomiaru | 1 mA |
| Dokładność pomiaru | około 1%, zależnie od klasy dokładności bocznika |
| Napięcie szyny mierzonego układu | 0…36 V DC |
| Zakres nastawy alarmu | 0…10 A |
| Rozdzielczość nastawy alarmu | 1 mA |
| Regulacja alarmu | krótkie naciśnięcie 1 mA, długie 10 mA, przytrzymanie 100 mA |
| Pamięć progu alarmu | EEPROM mikrokontrolera |
| Sygnalizacja alarmu | pojedyncze sygnały z buzzera po przekroczeniu ustawionego progu prądu |
| Częstotliwość odświeżania ekranu | 10 razy na sekundę |
| Układ pomiarowy | INA226A, 16-bitowy przetwornik pomiarowy ADC |
| Mierzone wielkości układu INA226 | napięcie szyny VBUS i napięcie bocznika VSHUNT |
| Bocznik pomiarowy | 0,01 Ω / 1 W / 1%, SMD 2010 |
| Konfiguracja pomiarowa | pomiar prądu przez spadek napięcia na boczniku szeregowym z odbiornikiem |
| Interfejs pomiarowy | programowa magistrala I²C |
| Częstotliwość magistrali I²C | 400 kHz |
| Wyświetlacz | OLED 0,91”, 128×32 px, SSD1306, I²C |
| Wymiary wyświetlacza OLED | około 38×12 mm |
| Interfejs użytkownika | przyciski PLUS i MINUS |
| Tryb nastawy progu | chwilowe przełączenie na 2 sekundy po naciśnięciu PLUS albo MINUS |
| Mikrokontroler | ATtiny44, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | wewnętrzny generator RC 8 MHz, z podziałem przez 8 |
| Stabilizator zasilania | TS9011SCX, SOT23 |
| Zasilanie modułu | 4,5…10 V / 10 mA |
| Złącze obciążenia | LOAD, złącze śrubowe AK500/2 |
| Buzzer | przetwornik piezoelektryczny LPT9018BS-HL-03-4.0-12-R |
| Montaż | dwustronna płytka, elementy po obu stronach laminatu, OLED montowany na końcu |
| Wymiary płytki PCB | 63×24 mm |

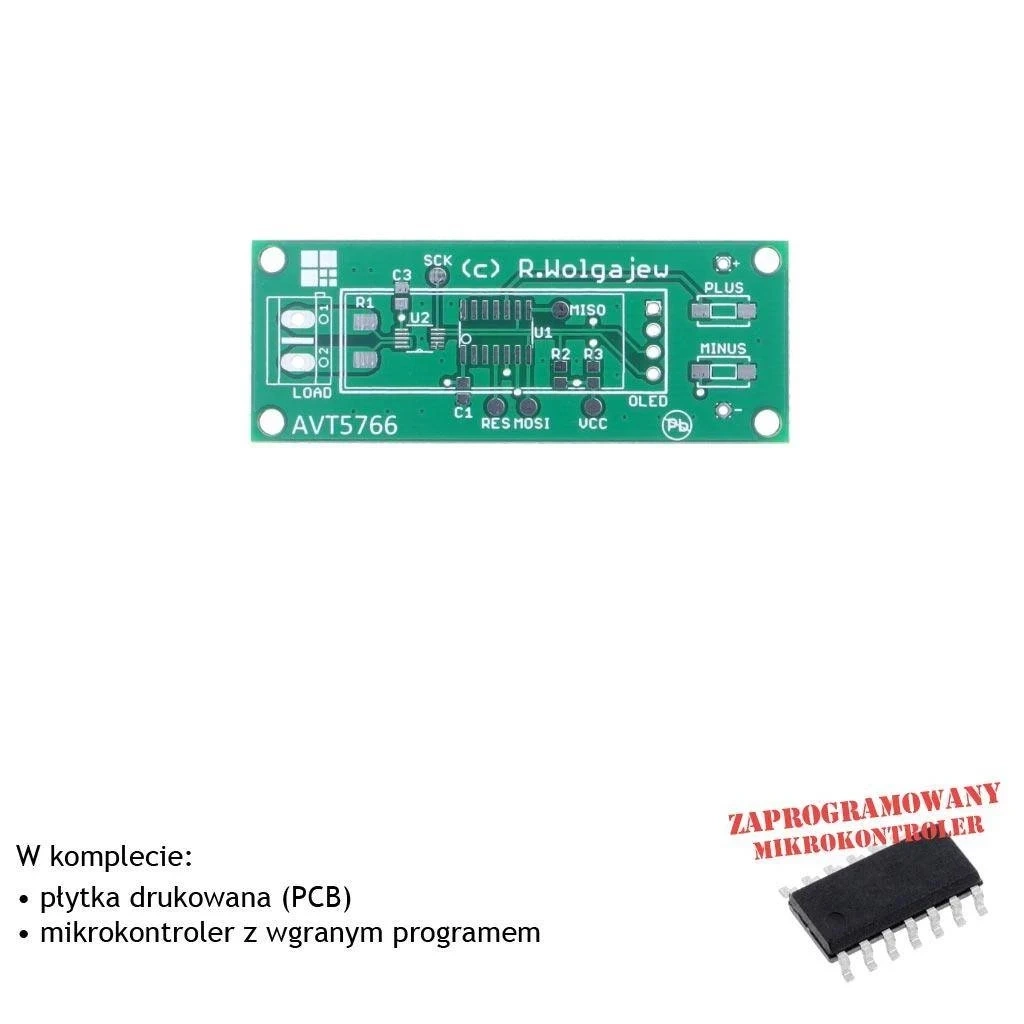

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5766 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny44 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: rezystor pomiarowy 0,01 Ω / 1 W / 1%, SMD 2010
- R2, R3: 4,7 kΩ, SMD 0805
- C1-C3: 100 nF, ceramiczny X7R, SMD 0805
- C4: 1 µF, ceramiczny X7R, SMD 0805
- U1: ATtiny44, SOIC14, zaprogramowany
- U2: INA226A, MSOP-10
- U3: TS9011SCX, SOT23
- OLED: wyświetlacz OLED 128×32 px, 0,91”, SSD1306, I²C, około 38×12 mm
- PLUS, MINUS: mikroprzełączniki SMD typu DTSM31NB
- BUZZ: przetwornik piezoelektryczny LPT9018BS-HL-03-4.0-12-R
- LOAD: złącze śrubowe AK500/2
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny44 do podstawowego uruchomienia miernika.
Wyświetlacz OLED należy montować na końcu, po kontroli płytki i sprawdzeniu polaryzacji zasilania modułu OLED. Połączenia wyświetlacza zapewniają jednocześnie jego stabilne mocowanie mechaniczne.
Układ INA226A ma obudowę MSOP-10 o gęstym rastrze wyprowadzeń, dlatego przed pierwszym zasileniem warto dokładnie obejrzeć luty, usunąć nadmiar topnika i sprawdzić, czy między wyprowadzeniami nie ma zwarć.
Uwaga: Miernik jest przeznaczony do pomiaru prądu stałego w układach o napięciu szyny do 36 V. Nie wolno stosować go do pomiarów sieciowych 230 VAC ani przekraczać dopuszczalnego prądu bocznika, ponieważ może to uszkodzić bocznik i ścieżki pomiarowe.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny44. Pozostałe elementy trzeba skompletować osobno.
To miniaturowy miernik prądu stałego do kontroli prądu pobieranego przez odbiornik w układach zasilanych napięciem stałym.
Zakres pomiaru prądu wynosi 0…8 A, a rozdzielczość wskazania to 1 mA. Układ może pracować w systemach o napięciu szyny do 36 V DC.
Próg alarmu można ustawić w zakresie 0…10 A. Po przekroczeniu ustawionej wartości miernik generuje pojedyncze sygnały dźwiękowe przez buzzer.
Tak. Ustawiony próg alarmowy jest zapisywany w pamięci EEPROM mikrokontrolera i wczytywany po ponownym uruchomieniu urządzenia.
Potrzebny jest wyświetlacz OLED 0,91” 128×32 px ze sterownikiem SSD1306 i interfejsem I²C.
Nie. Ampera jest przeznaczona do pomiaru prądu stałego w układach niskonapięciowych. Nie należy używać jej do pomiarów 230 VAC.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Układ INA226A, OLED, stabilizator, bocznik pomiarowy, buzzer, przyciski, złącze śrubowe, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
