Alarm zalaniowy - czujnik obecności wody - PCB do projektu AVT 1433
- Wykryj wyciek wody zanim spowoduje szkody przy pralce, zmywarce lub instalacji. AVT1433 A to płytka PCB alarmu zalaniowego; elementy kompletujesz osobno.

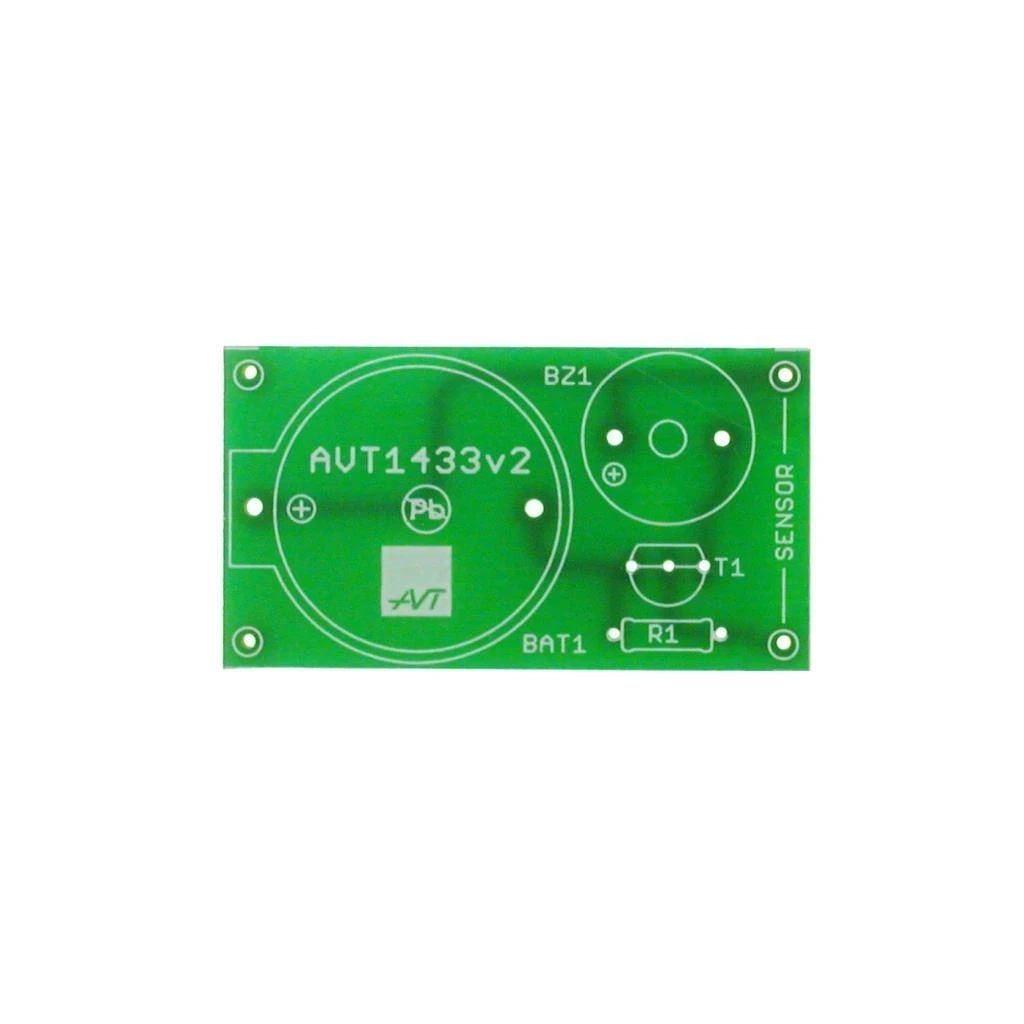

Alarm zalaniowy - czujnik obecności wody - płytka PCB do AVT1433
Pozwala zbudować mały alarm zalaniowy z brzęczykiem do lokalnego wykrywania wody pod zlewem, przy pralce, zmywarce lub w łazience.
Lokalny czujnik wycieku z alarmem dźwiękowym
AVT1433 to prosty alarm zalaniowy do miejsc, w których szybkie wykrycie wody może ograniczyć szkody: pod zlewem, przy pralce, zmywarce, filtrze wody, bojlerze albo zaworach. Po pojawieniu się wody między elektrodami układ uruchamia brzęczyk.
Czujnik pracuje lokalnie i nie wysyła powiadomień, dlatego powinien znajdować się tam, gdzie sygnał będzie słyszalny. Wersja A obejmuje samą płytkę PCB; brzęczyk, tranzystor, gniazdo baterii CR2032, elektrody i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1433
Miniaturowy alarm zalaniowy z elektrodowym czujnikiem wody i sygnalizacją dźwiękową.
| Wersja | A – płytka drukowana PCB |
| Funkcja | wykrywanie obecności wody między elektrodami |
| Sygnalizacja | dźwiękowa, brzęczyk z generatorem |
| Czujnik | elektrody z goldpinów |
| Zasilanie | 3 VDC, bateria CR2032 |
| Pobór prądu w spoczynku | poniżej 1 µA |
| Pobór prądu podczas alarmu | około 10 mA |
| Płytka PCB | 42×22 mm |
Wersja
AVT1433 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1,5 MΩ
- T1: BC517
- BZ1: brzęczyk
- Gniazdo baterii CR2032 + bateria
- Goldpin 1×1 – 4 szt.
Notes
Elektrody czujnika wykonuje się z pojedynczych pinów goldpin. Po wlutowaniu pełnią także rolę nóżek, które utrzymują płytkę nad podłożem na wysokości około 1 cm.
Układ najskuteczniej działa wtedy, gdy elektrody znajdują się możliwie nisko nad powierzchnią narażoną na zalanie. Czujnik można ustawić przy urządzeniu lub instalacji, ale nie należy umieszczać go w miejscu stale mokrym.
Podczas montażu trzeba zwrócić uwagę na polaryzację tranzystora, brzęczyka i gniazda baterii. W stanie spoczynku pobór prądu jest bardzo mały, dlatego bateria CR2032 może długo zasilać czuwający układ.
Uwaga: Alarm zalaniowy jest prostym czujnikiem pomocniczym. Nie odcina dopływu wody i nie zastępuje systemu zabezpieczeń przeciwzalaniowych z zaworem lub powiadomieniem zdalnym.
Najczęściej zadawane pytania
AVT1433 A zawiera wyłącznie płytkę PCB do projektu alarmu zalaniowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Woda zmniejsza rezystancję między elektrodami czujnika. Po jej pojawieniu się układ wysterowuje tranzystor i uruchamia brzęczyk.
Przy pralce, zmywarce, bojlerze, zaworach, w okolicy instalacji wodnej albo w miejscu, gdzie szybkie wykrycie wycieku ma ograniczyć szkody.
Tak. W spoczynku pobór prądu jest poniżej 1 µA, a podczas sygnalizacji wynosi około 10 mA, dlatego projekt nadaje się do bateryjnego czuwania.
