Alarm zalaniowy - czujnik obecności wody - KIT AVT 1433
- Zbuduj mały alarm zalaniowy do szybkiej sygnalizacji wycieku przy pralce, zmywarce lub zaworach. Wersja B to KIT DIY z PCB i elementami do lutowania.
Alarm zalaniowy - czujnik obecności wody - KIT DIY AVT1433
KIT do zbudowania małego alarmu zalaniowego z brzęczykiem, przydatnego pod zlewem, przy pralce, zmywarce lub w łazience.
Czujnik wycieku do samodzielnego montażu
AVT1433 reaguje na obecność wody między elektrodami i uruchamia sygnał dźwiękowy. To prosty sposób na lokalne wykrycie wycieku w miejscach narażonych na zalanie: przy wężach doprowadzających wodę, zaworach, filtrach, bojlerach i urządzeniach AGD.
Układ jest zasilany baterią CR2032, a w stanie czuwania pobiera bardzo mały prąd. Wersja B to zestaw KIT z płytką PCB i elementami do samodzielnego montażu alarmu, który po złożeniu warto umieścić w zasięgu słuchu.
Karta techniczna
AVT1433
Miniaturowy alarm zalaniowy z elektrodowym czujnikiem wody i lokalną sygnalizacją akustyczną.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | wykrywanie obecności wody między elektrodami |
| Sygnalizacja | dźwiękowa, brzęczyk z generatorem |
| Czujnik | elektrody z goldpinów |
| Zasilanie | 3 VDC, bateria CR2032 |
| Pobór prądu w spoczynku | poniżej 1 µA |
| Pobór prądu podczas alarmu | około 10 mA |

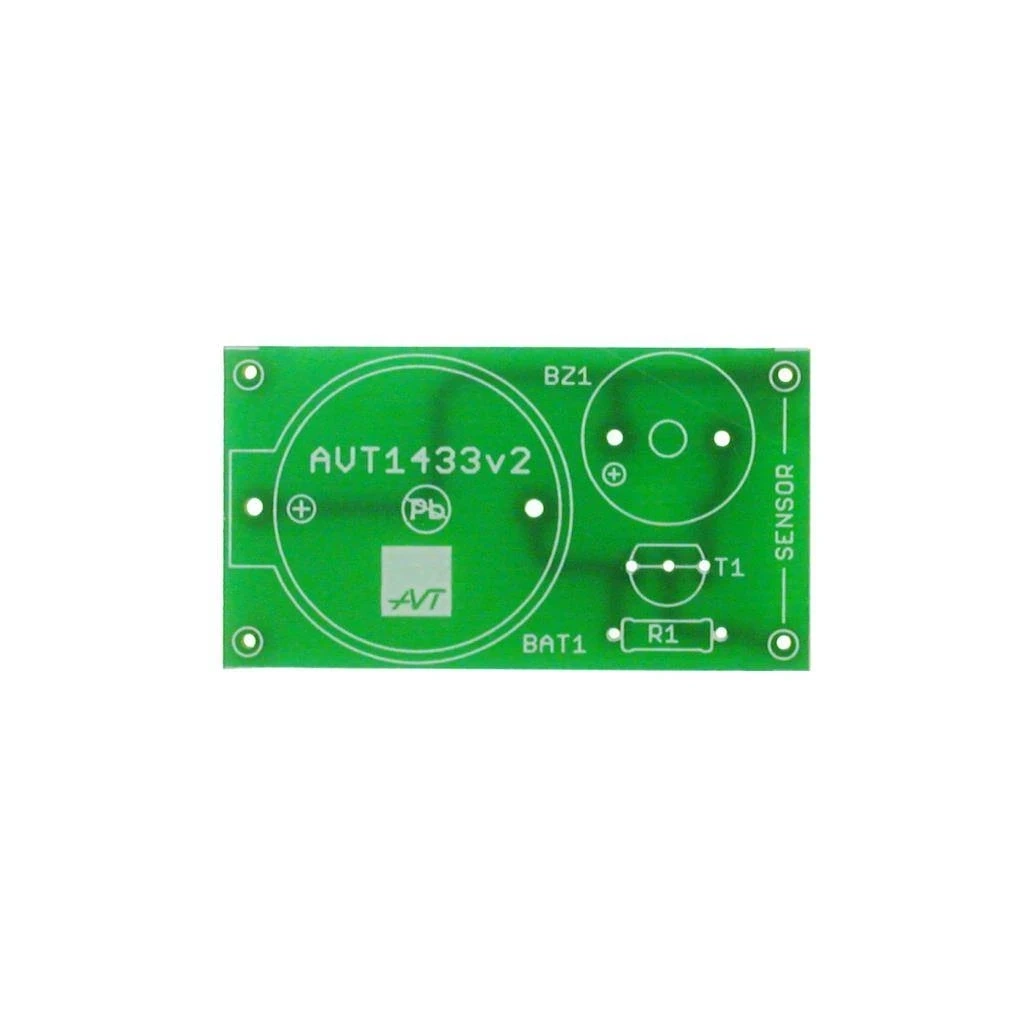

| Płytka PCB | 42×22 mm |
Wersja
AVT1433 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania małego alarmu zalaniowego. Po montażu układ można umieścić w niskiej obudowie albo ustawić tak, aby elektrody z goldpinów dotykały chronionej powierzchni.
Notes

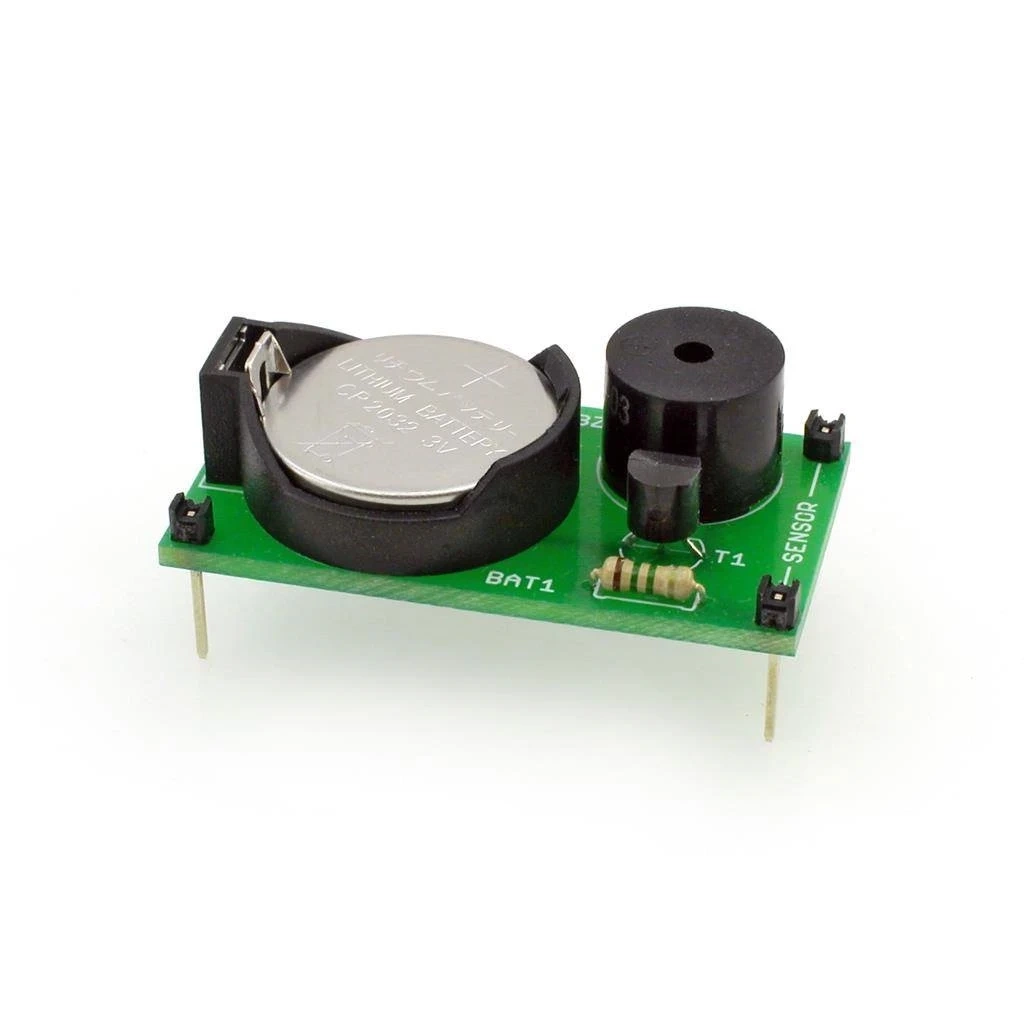

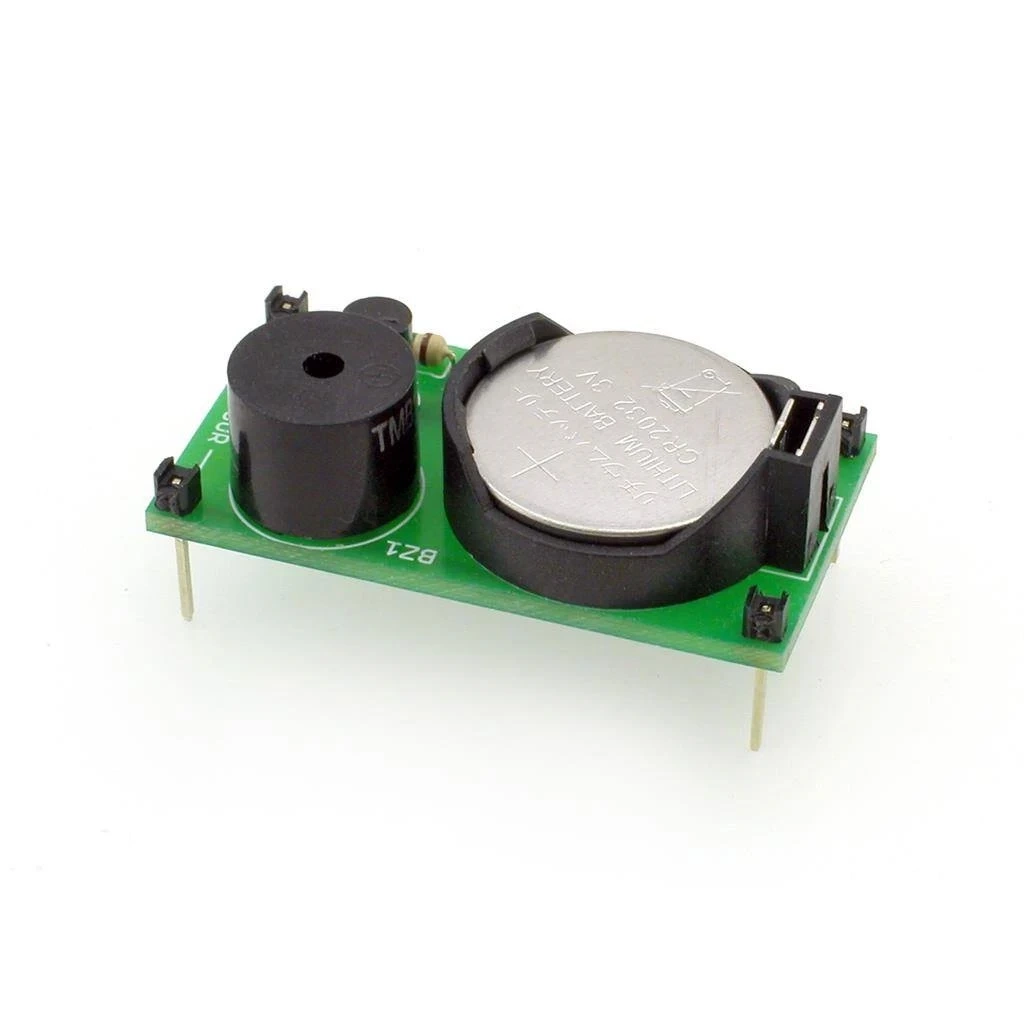

Elektrody wykonane z pinów goldpin pełnią podwójną funkcję: wykrywają wodę i unoszą płytkę nad podłożem. Czujnik najlepiej ustawić tam, gdzie woda pojawi się wcześnie po wycieku.
Ponieważ alarm ma wyłącznie lokalny brzęczyk, powinien pracować w zasięgu słuchu. Nie wysyła powiadomień zdalnych i nie steruje zaworem odcinającym wodę.
Podczas montażu trzeba zwrócić uwagę na polaryzację tranzystora, brzęczyka i gniazda baterii CR2032. Działanie można sprawdzić przez chwilowe zwilżenie elektrod lub zwarcie ich mokrym palcem.
Uwaga: Alarm zalaniowy jest prostym czujnikiem pomocniczym. Nie odcina dopływu wody i nie zastępuje systemu przeciwzalaniowego z zaworem, komunikacją lub powiadomieniem zdalnym.
Najczęściej zadawane pytania
AVT1433 B to zestaw KIT z płytką PCB i elementami do zlutowania alarmu zalaniowego. Po montażu wymaga włożenia baterii CR2032 i ustawienia elektrod w miejscu, w którym ma być wykrywany wyciek.
Pod zlewem, przy pralce, zmywarce, bojlerze, filtrze wody, zaworze albo w łazience przy instalacji wodnej. Ważne, aby elektrody znajdowały się nisko, przy powierzchni narażonej na zalanie.
To zależy od miejsca montażu i warunków akustycznych. Układ ma lokalny brzęczyk, dlatego najlepiej stosować go tam, gdzie sygnał będzie słyszalny dla użytkownika.
Nie. AVT1433 uruchamia lokalny sygnał dźwiękowy, ale nie steruje zaworem i nie wysyła powiadomień. To prosty alarm pomocniczy.
