Aktywny filtr do subwoofera 70-270 Hz - zlutowany KIT AVT 1687
- Zlutowany filtr aktywny przyspieszy budowę wzmacniacza subwoofera z wejściem stereo i regulacją basu. AVT1687 C wymaga zasilania symetrycznego ±18...35 VDC.
Aktywny tor niskotonowy do wzmacniacza subwoofera - zlutowany AVT1687
Zlutowany filtr aktywny do integracji z końcówką mocy subwoofera i stereofonicznym źródłem sygnału.
Zlutowany filtr aktywny do subwoofera

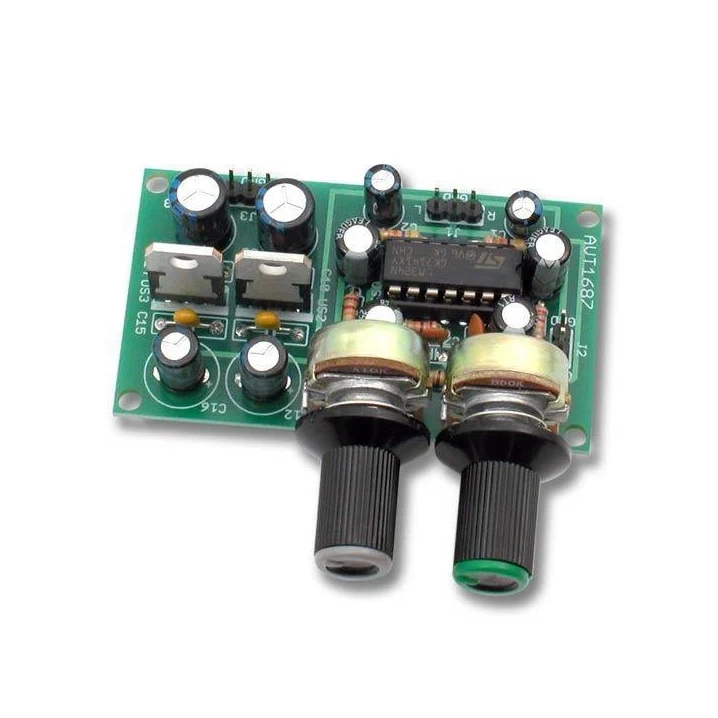

AVT1687 C to zlutowany moduł filtra do subwoofera, który sumuje sygnał stereo i przygotowuje wyjście niskotonowe dla wzmacniacza basowego. Sprawdza się przy budowie aktywnej kolumny niskotonowej, modernizacji wzmacniacza albo integracji osobnej końcówki mocy dla subwoofera.
Moduł ma regulację poziomu wyjściowego i częstotliwości odcięcia 70…270 Hz. Wersja C wymaga podłączenia wejścia stereo, wyjścia do końcówki mocy, zasilania symetrycznego ±18…35 VDC oraz montażu w obudowie lub własnym urządzeniu audio.
Karta techniczna
AVT1687
Zlutowany aktywny filtr do subwoofera z sumowaniem sygnału stereo, regulacją poziomu wyjściowego i regulacją częstotliwości odcięcia.
| Wersja | C – zlutowany układ |
| Funkcja | aktywny filtr dolnoprzepustowy do subwoofera |
| Wejście audio | stereo L/R, złącze J1 |
| Wyjście audio | mono OUT/GND, złącze J2 |
| Sumowanie sygnału | L+R dla toru niskotonowego |
| Typ filtra | dolnoprzepustowy filtr Czebyszewa drugiego rzędu |
| Zakres odcięcia | 70…270 Hz |
| Regulacja | P1 – poziom wyjściowy, P2 – częstotliwość odcięcia |
| Układ operacyjny | LM324 lub TL074 |
| Zasilanie | symetryczne ±18…35 VDC |
| Płytka PCB | 65×38 mm |
Wersja
AVT1687 C – zlutowany układ. Wersja zawiera zmontowany filtr aktywny do subwoofera z układem operacyjnym, stabilizatorami zasilania, potencjometrem poziomu P1, potencjometrem odcięcia P2 oraz złączami wejścia stereo, wyjścia mono i zasilania. Układ wymaga montażu w obudowie lub własnym urządzeniu audio.
Notes
Wejście J1 przyjmuje sygnał lewego i prawego kanału. Układ buforuje oba kanały, sumuje je do sygnału L+R i kieruje na filtr dolnoprzepustowy.
Potencjometr P1 reguluje poziom sygnału wyjściowego, a P2 zmienia częstotliwość odcięcia w zakresie 70…270 Hz, co ułatwia dopasowanie subwoofera do kolumn głównych.
Zlutowany moduł nie jest kompletnym wzmacniaczem subwoofera. Wymaga końcówki mocy, zasilania symetrycznego, źródła sygnału i poprawnego połączenia masy.
Aby ograniczyć ryzyko przydźwięku, masę filtra najlepiej połączyć z masą reszty wzmacniacza w jednym punkcie, przez złącze zasilania J3.
Uwaga: układ wymaga zasilania symetrycznego ±18…35 VDC. Zbyt niskie napięcie może zakłócić pracę stabilizatorów, a zbyt wysokie może je uszkodzić. Przy podłączaniu toru audio trzeba unikać pętli masy.
Najczęściej zadawane pytania
AVT1687 C to zlutowany filtr aktywny do subwoofera z wejściem stereo, wyjściem mono, regulacją poziomu, regulacją odcięcia i stabilizatorami zasilania. Wymaga zasilania symetrycznego oraz integracji z końcówką mocy.
Nie. To zlutowany moduł filtra aktywnego. Do pracy z głośnikiem niskotonowym potrzebna jest osobna końcówka mocy i odpowiedni zasilacz.
Tak. Sygnały lewego i prawego kanału są buforowane, a następnie sumowane do sygnału L+R przeznaczonego dla toru niskotonowego.
Potencjometr P1 ustawia poziom wyjściowy, a P2 częstotliwość odcięcia w zakresie około 70…270 Hz.
Moduł wymaga zasilania symetrycznego ±18…35 VDC. Pobór prądu jest niewielki i nie przekracza 15 mA.
