- Filtr do subwoofera pozwoli zbudować aktywny tor niskotonowy z regulacją poziomu i odcięcia 70-270 Hz. AVT1687 B to KIT DIY z PCB i elementami do lutowania.
Aktywny tor niskotonowy do wzmacniacza subwoofera - KIT DIY AVT1687
KIT do zbudowania filtra aktywnego z sumowaniem stereo, regulacją poziomu i odcięciem 70…270 Hz.
Filtr do subwoofera do samodzielnego montażu

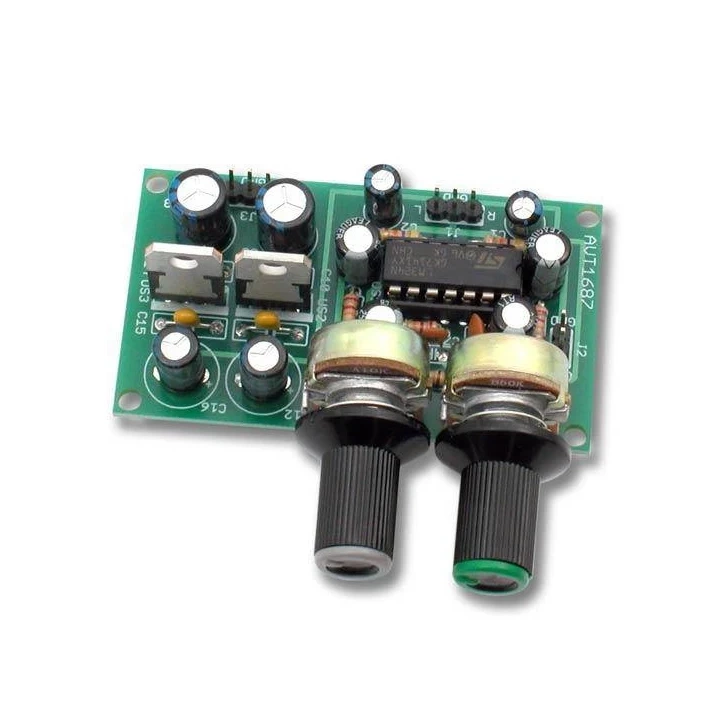

AVT1687 pozwala zbudować aktywny filtr do subwoofera, który przygotowuje sygnał niskotonowy dla końcówki mocy. Moduł sumuje sygnały stereofoniczne, oddziela składową stałą, wzmacnia sygnał i przepuszcza tylko pasmo basowe ustawiane potencjometrem.
Regulacja poziomu wyjściowego i częstotliwości odcięcia ułatwia dopasowanie subwoofera do zestawu głośnikowego. Wersja B to zestaw KIT z płytką PCB, elementami biernymi, wzmacniaczem operacyjnym LM324 lub TL074, stabilizatorami LM7815/LM7915, potencjometrami, złączami i podstawką DIL14 do samodzielnego montażu.
Karta techniczna
AVT1687
Aktywny filtr do subwoofera z sumowaniem sygnału stereo, regulacją poziomu wyjściowego i regulacją częstotliwości odcięcia.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | aktywny filtr dolnoprzepustowy do subwoofera |
| Wejście audio | stereo L/R, złącze J1 |
| Wyjście audio | mono OUT/GND, złącze J2 |
| Sumowanie sygnału | L+R dla toru niskotonowego |
| Typ filtra | dolnoprzepustowy filtr Czebyszewa drugiego rzędu |
| Zakres odcięcia | 70…270 Hz |
| Regulacja | P1 – poziom wyjściowy, P2 – częstotliwość odcięcia |
| Układ operacyjny | LM324 lub TL074 |
| Zasilanie | symetryczne ±18…35 VDC |

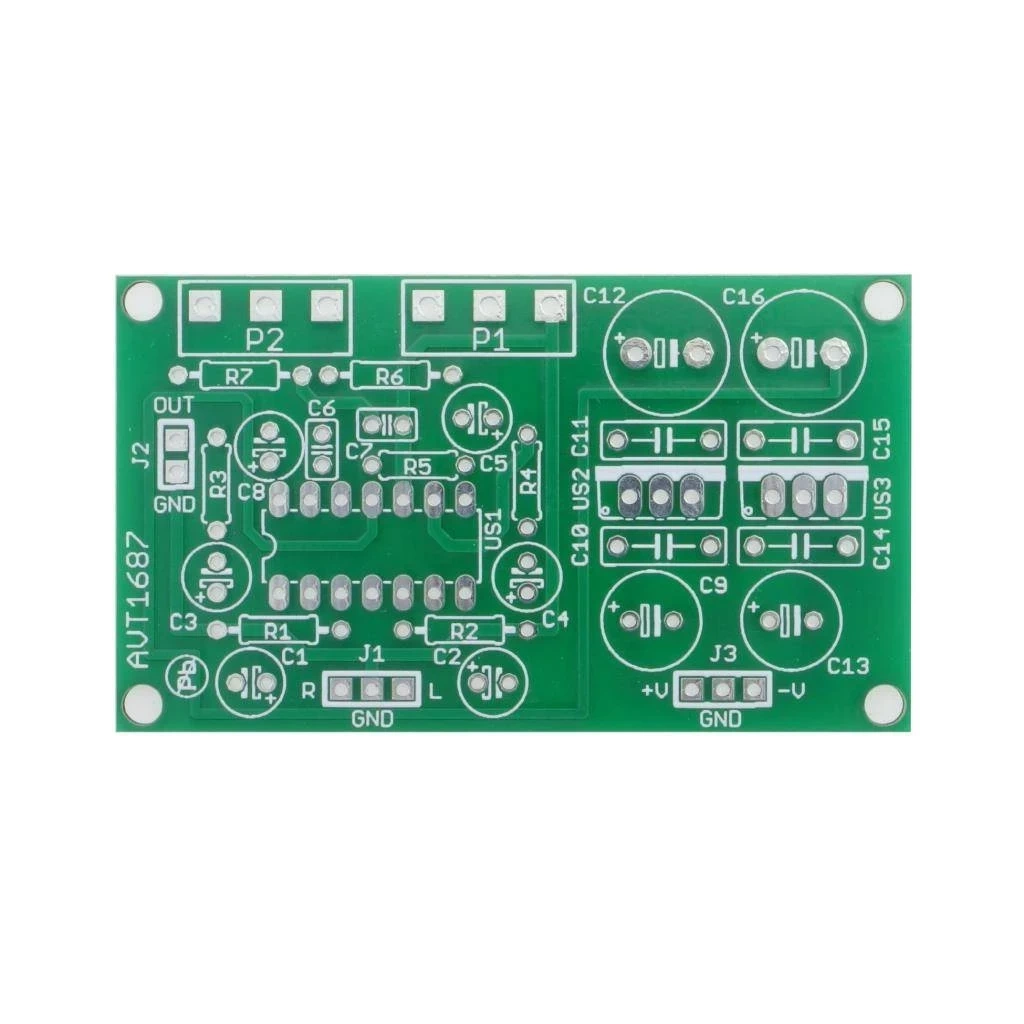

| Płytka PCB | 65×38 mm |
Wersja
AVT1687 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, wzmacniacz operacyjny LM324 lub TL074, stabilizatory LM7815 i LM7915, potencjometry P1/P2, rezystory, kondensatory, złącza i podstawkę DIL14 do zbudowania aktywnego filtra subwoofera.
Notes
Wejście J1 przyjmuje sygnał lewego i prawego kanału. Układ buforuje oba kanały, sumuje je do sygnału L+R i kieruje na filtr dolnoprzepustowy.
Potencjometr P1 reguluje poziom sygnału wyjściowego, a P2 zmienia częstotliwość odcięcia w zakresie 70…270 Hz, co ułatwia dopasowanie subwoofera do kolumn głównych.
Filtr można zasilać z tego samego zasilacza co końcówkę mocy, jeżeli napięcie mieści się w zakresie ±18…35 VDC. Pobór prądu nie przekracza 15 mA.
Aby ograniczyć ryzyko przydźwięku, masę filtra najlepiej połączyć z masą reszty wzmacniacza w jednym punkcie, przez złącze zasilania J3.
Uwaga: układ wymaga zasilania symetrycznego ±18…35 VDC. Zbyt niskie napięcie może zakłócić pracę stabilizatorów, a zbyt wysokie może je uszkodzić. Przy podłączaniu toru audio trzeba unikać pętli masy.
Najczęściej zadawane pytania
AVT1687 B to zestaw KIT z płytką PCB i elementami do zlutowania aktywnego filtra do subwoofera, w tym wzmacniaczem operacyjnym, stabilizatorami, potencjometrami, elementami biernymi i złączami.
Do budowy aktywnego toru subwoofera, wzmacniacza niskotonowego albo modułu filtrującego między wyjściem liniowym stereo a końcówką mocy subwoofera.
Tak. Potencjometr P1 reguluje poziom sygnału wyjściowego podawanego na końcówkę mocy subwoofera.
Tak. Potencjometr P2 umożliwia regulację odcięcia w zakresie około 70…270 Hz.
Po poprawnym zmontowaniu filtr jest gotowy do pracy. W praktyce ustawia się poziom P1 i częstotliwość odcięcia P2 pod konkretny subwoofer oraz zestaw kolumn.
