Adapter zasilacza HLK-PMxx - PCB do projektu AVT 5785
- Ułatwia montaż miniaturowego zasilacza HLK-PMxx w urządzeniach zasilanych z sieci 100…240 VAC, z wyjściem 5 V i bezpiecznikiem wejściowym. Wersja A zawiera płytkę PCB.
Adapter zasilacza HLK-PMxx – moduł 5 V do zasilania z sieci AVT5785
Płytka pozwala wygodnie zamontować miniaturowy zasilacz HLK-PMxx i uzyskać stabilizowane napięcie 5 V z sieci 100…240 VAC.
Mały adapter do zasilacza HLK-PMxx
AVT5785 pozwala zbudować kompaktowy adapter dla miniaturowego zasilacza impulsowego z rodziny HLK-PMxx. W opisanej konfiguracji wykorzystuje moduł HLK-PM01 5 V / 3 W, który przetwarza napięcie sieciowe 100…240 VAC na stabilizowane napięcie stałe 5 V.
Płytka zawiera złącze wejściowe sieciowe, szybki bezpiecznik w obwodzie zasilania, złącze wyjściowe 5 V oraz diodę LED sygnalizującą obecność napięcia wyjściowego. Otwory montażowe i punkty lutownicze umożliwiają wygodne dołączenie własnego modułu, także w układzie warstwowym z użyciem goldpinów.
Karta techniczna
AVT5785
Adapter do modułu zasilacza HLK-PMxx, z wejściem sieciowym 100…240 VAC, bezpiecznikiem wejściowym, wyjściem 5 V, złączami ARK i diodą LED sygnalizującą obecność napięcia wyjściowego.
| Wersja | A – płytka PCB |
| Typ projektu | adapter zasilacza do modułu HLK-PMxx |
| Zastosowanie | zasilanie małych układów elektronicznych z sieci 100…240 VAC, także w urządzeniach pracujących ciągle |
| Przykładowy moduł zasilacza | HLK-PM01 5 V / 3 W |
| Napięcie wejściowe | 100…240 VAC |
| Napięcie wyjściowe dla HLK-PM01 | 5 V DC |
| Wydajność prądowa dla HLK-PM01 | 600 mA |
| Chwilowa wydajność prądowa | do 1000 mA |
| Moc modułu HLK-PM01 | 3 W |
| Moc spoczynkowa | poniżej 0,1 W |
| Sprawność przy 230 V i pełnym obciążeniu | około 70% |
| Stabilizacja napięcia | ±0,2% |
| Stabilizacja prądu | ±0,5% |
| Zabezpieczenie nadprądowe modułu | 150…200% maksymalnego obciążenia znamionowego |
| Zabezpieczenie przeciwzwarciowe | wbudowane w moduł HLK-PM01 |
| Temperatura pracy modułu | -20°C do +60°C |
| Bezpiecznik wejściowy | F1, szybki bezpiecznik kubkowy 250 mA |
| Złącze wejściowe | X1, ARK2/5.08 |
| Złącze wyjściowe | X2, ARK2/3.5 |
| Wyprowadzenia wejścia | AC1, AC2 |
| Wyprowadzenia wyjścia | +VO, -VO |
| Sygnalizacja napięcia wyjściowego | LD1, zielona LED 3 mm |
| Rezystor LED | R1 560 Ω |
| Wymiary modułu HLK-PM01 | 34×20×15 mm |
| Wymiary gotowego modułu z płytką | 38×38×20 mm |
| Montaż w puszce | możliwy w tradycyjnej puszce podtynkowej o średnicy 60 mm, przy zachowaniu zasad bezpieczeństwa |
| Możliwość dołączenia modułu użytkownika | punkty lutownicze przy otworach montażowych do połączeń goldpin i konstrukcji warstwowej |
| Uruchomienie | po poprawnym montażu działa od razu po podłączeniu do sieci elektrycznej |
| Wymiary płytki PCB | 38×38 mm |
Wersja A – płytka PCB

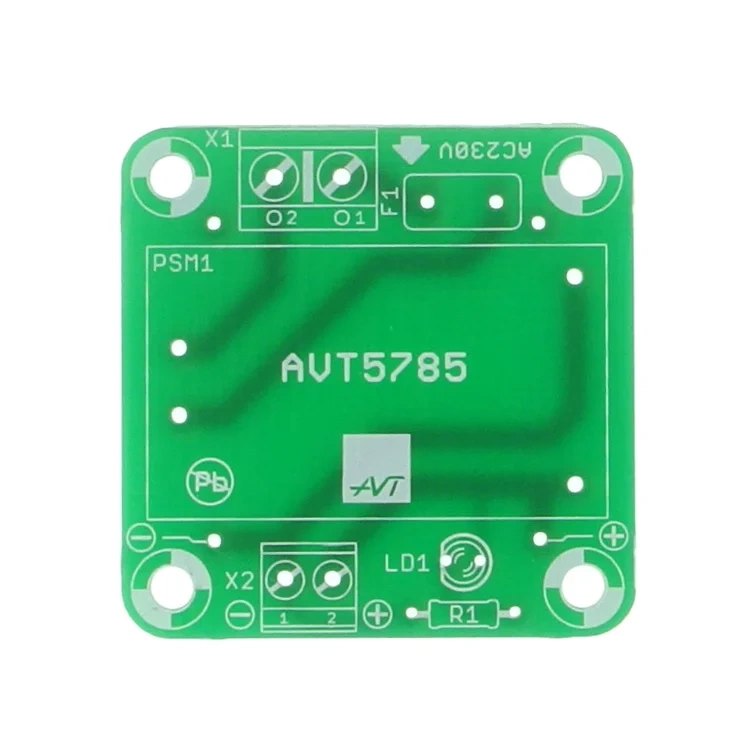

AVT5785 A zawiera płytkę PCB do projektu adaptera zasilacza do modułu HLK-PMxx. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 560 Ω
- LD1: dioda LED 3 mm, zielona
- PSM1: HLK-PM01 5 V lub zgodny moduł HLK-PMxx dopasowany do wymaganego napięcia
- F1: szybki bezpiecznik kubkowy 250 mA
- X1: ARK2/5.08
- X2: ARK2/3.5
- Elementy montażowe, obudowa i izolacja dobrane do pracy z napięciem sieciowym
Notes
Moduł HLK-PM01 daje 5 V DC i jest dobrym wyborem dla małych układów zasilanych stale z sieci. Przy zastosowaniu innego modułu HLK-PMxx trzeba sprawdzić jego napięcie wyjściowe, moc, rozstaw wyprowadzeń i wymagania aplikacyjne.
Punkty lutownicze przy otworach montażowych mogą służyć do dołączenia własnej płytki, na przykład w układzie warstwowym. Dwa z tych punktów mogą przenosić napięcie wyjściowe przetwornicy bez dodatkowego przewodu ze złącza śrubowego.
Mimo małych wymiarów adapter pracuje bezpośrednio z napięciem sieciowym. Odstępy izolacyjne, mocowanie płytki, obudowa i sposób doprowadzenia przewodów są tak samo ważne jak poprawność lutowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Wszelkie prace należy wykonywać po odłączeniu układu od sieci, a gotowy moduł musi być zamknięty w odpowiedniej, wentylowanej obudowie chroniącej przed porażeniem.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To adapter do montażu miniaturowego zasilacza HLK-PMxx, pozwalający uzyskać napięcie stałe z sieci 100…240 VAC na małej płytce z gotowymi złączami.
Projekt opisuje zastosowanie HLK-PM01 5 V / 3 W. Przy innym module HLK-PMxx trzeba sprawdzić jego parametry i zgodność wyprowadzeń.
Dla HLK-PM01 zakres napięcia wejściowego wynosi 100…240 VAC.
HLK-PM01 daje stabilizowane napięcie 5 V DC.
Dla HLK-PM01 wydajność prądowa wynosi 600 mA, a chwilowo może osiągać 1000 mA.
Tak. W obwodzie zasilania sieciowego przewidziano szybki bezpiecznik kubkowy F1 o wartości 250 mA.
Wymiary gotowego modułu z płytką to około 38×38×20 mm, co pozwala umieścić go w tradycyjnej puszce podtynkowej o średnicy 60 mm, pod warunkiem zachowania wymagań bezpieczeństwa.
Tak. Płytka jest podłączana do sieci elektrycznej, dlatego występuje na niej napięcie groźne dla zdrowia i życia. Gotowy układ musi być zabezpieczony przed dotknięciem.
Nie. To wersja A, czyli sama płytka PCB. Moduł HLK-PMxx, bezpiecznik, rezystor, diodę LED, złącza ARK, obudowę, elementy izolacyjne i pozostałe podzespoły trzeba dobrać osobno według wykazu.
