Adapter SMD SSOP i TSSOP SSOP8–SSOP56 i TSSOP8–TSSOP56 na raster 2,54 mm MS-DIP/SO8
Płytka przejściowa do układów SSOP i TSSOP z rastrem 0,5 mm

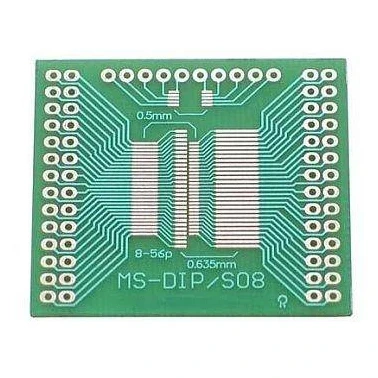

Adapter SMD MS-DIP/SO8 umożliwia montaż układów SSOP8–SSOP56 i TSSOP8–TSSOP56 z rastrem wyprowadzeń 0,5 mm i wyprowadzenie połączeń do otworów w rastrze 2,54 mm.
Płytka ułatwia budowę prototypów, modułów testowych i przejściówek bez projektowania osobnego laminatu dla pojedynczego układu scalonego.
Najważniejsze cechy
- Obsługiwane obudowy: SSOP8–SSOP56 i TSSOP8–TSSOP56
- Raster pól SMD: 0,5 mm
- Otwory wyjściowe w rastrze 2,54 mm
- Jednostronny laminat FR4
- Wymiary: 43 × 38 mm
Zastosowanie
Adapter służy do wykonywania przejść między obudowami SMD a połączeniami przewlekanymi
- Budowa prototypów elektronicznych
- Testowanie układów scalonych
- Wykonywanie modułów i przejściówek
Specyfikacja techniczna
- Model: MS-DIP/SO8
- Typ produktu: jednostronna płytka przejściowa
- Długość: 43 mm
- Szerokość: 38 mm
- Średnica otworów: 1 mm
- Raster otworów: 2,54 mm
- Materiał laminatu: FR4
- Grubość laminatu: 1 mm
- Grubość miedzi: 18 µm
Warto wiedzieć: Prawidłowa orientacja układu ma znaczenie
Adapter nie zmienia kolejności funkcjonalnej pinów, dlatego numerację należy porównać z dokumentacją montowanego układu.
Błędne ustawienie pinu 1 może spowodować nieprawidłowe podłączenie całego modułu.
Najczęściej zadawane pytania
Płytka jest przeznaczona do układów w obudowach SSOP8–SSOP56 i TSSOP8–TSSOP56.
Otwory wyjściowe są rozmieszczone w rastrze 2,54 mm.
Tak. Jest to jednostronna płytka wykonana z laminatu FR4.
Nie. Adapter jedynie porządkuje i przenosi wyprowadzenia do innej geometrii montażowej.
Przed montażem należy sprawdzić numerację wyprowadzeń oraz położenie pinu 1 układu scalonego.
