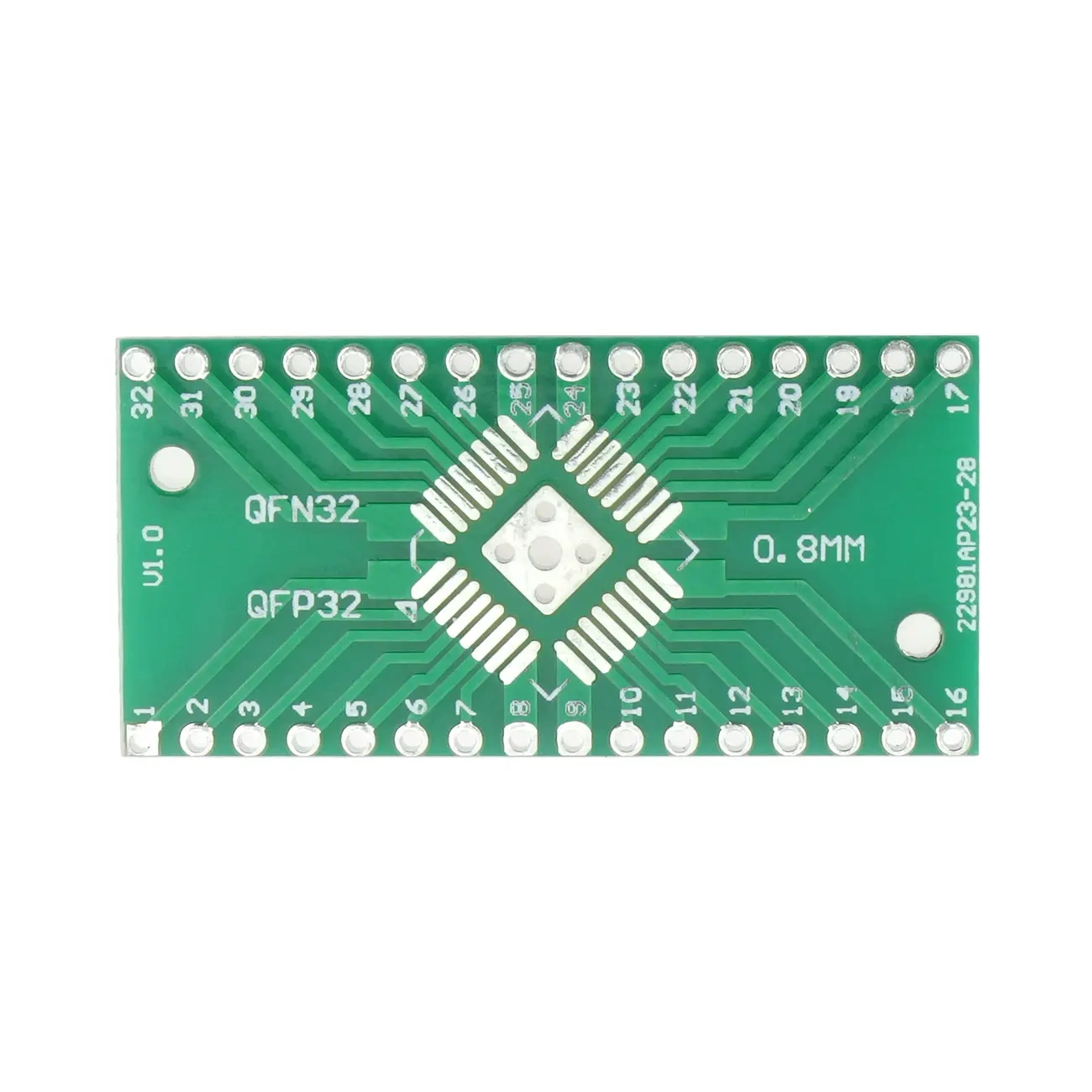

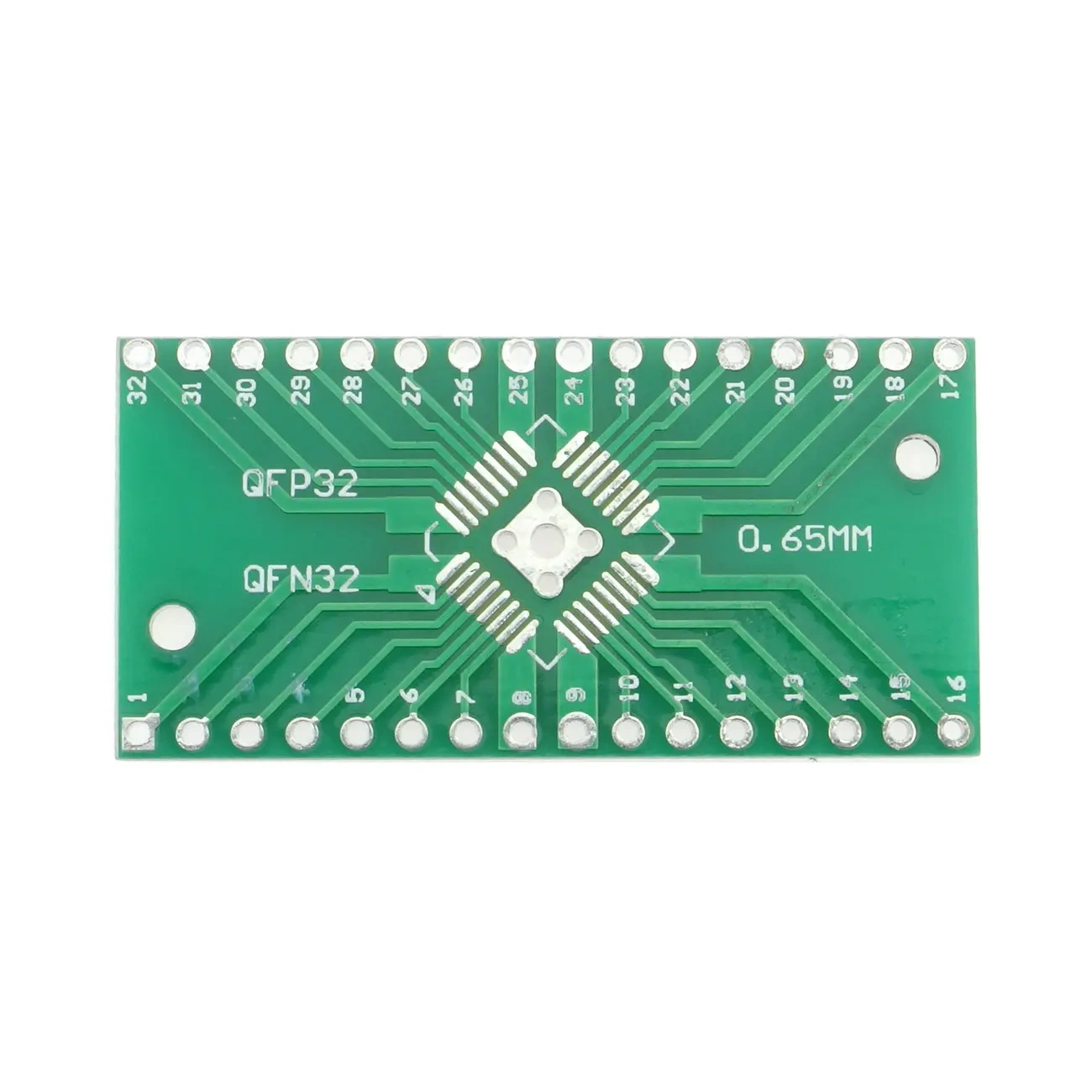

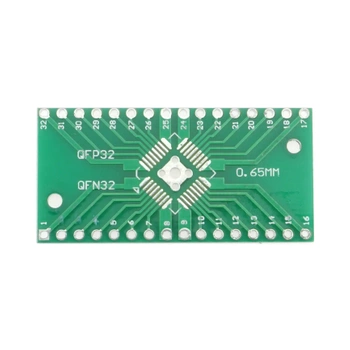

Praktyczny adapter QFN32 / QFP32, raster 0,65 mm / 0,8 mm na DIP32 do pracy prototypowej

Adapter płytkowy umożliwia wyprowadzenie układu w obudowie QFN32 / QFP32, raster 0,65 mm / 0,8 mm do formatu DIP32. Rozwiązanie ułatwia lutowanie, pomiary i włączanie elementu SMD do układu prototypowego.

Płytka pośrednia pozwala rozmieścić wyprowadzenia w wygodniejszym układzie, co upraszcza pracę z płytką stykową, przewodami pomiarowymi lub własnym prototypem.

Najważniejsze cechy

• Obsługiwane obudowy: QFN32 / QFP32, raster 0,65 mm / 0,8 mm
• Format wyjściowy: DIP32
• Adapter do prototypowania układów SMD
• Wymiary: 20 × 41 mm

Zastosowanie

Produkt sprawdza się podczas budowy, uruchamiania i modyfikowania układów elektronicznych.

• Montaż układów SMD w prototypach
• Wyprowadzenie sygnałów do formatu DIP
• Pomiary i uruchamianie układów scalonych

Specyfikacja techniczna

• Model: PU27
• Typ produktu: adapter płytkowy
• Obsługiwane obudowy: QFN32 / QFP32, raster 0,65 mm / 0,8 mm
• Format wyjściowy: DIP32
• Długość: 20
• Szerokość: 41 mm

Warto wiedzieć: dlaczego adapter upraszcza pracę z SMD

Układy SMD mają małe odstępy między wyprowadzeniami, dlatego trudno podłączać je bezpośrednio do typowych płytek stykowych. Adapter rozprowadza sygnały na wygodniejsze pola.

Przed lutowaniem warto sprawdzić orientację układu i oznaczenie pierwszego wyprowadzenia. Zapobiega to odwróceniu elementu i pomyłkom podczas uruchamiania.

Najczęściej zadawane pytania

Do jakich obudów pasuje adapter?

Adapter jest przeznaczony do obudów QFN32 / QFP32, raster 0,65 mm / 0,8 mm.

Jaki format ma strona wyjściowa?

Wyprowadzenia są dostępne w formacie DIP32.

Czy adapter nadaje się do prototypowania?

Tak. Ułatwia wykorzystanie układu SMD w układzie testowym lub na płytce stykowej.

Czy układ scalony jest częścią zestawu?

Nie. Opis dotyczy samej płytki adaptera.

Czy przed lutowaniem trzeba sprawdzić rozstaw wyprowadzeń?

Tak. Należy porównać obudowę układu z oznaczeniami i polami lutowniczymi adaptera.
