Adapter dla programatorów AVR ISP - podstawka ZIF - zlutowany KIT AVT 1462
- Programuj mikrokontrolery AVR DIP poza układem docelowym z wygodną podstawką ZIF. Wersja C to zlutowany adapter AVT1462 do pracy z programatorem ISP.
Adapter dla programatorów AVR ISP - podstawka ZIF - zlutowany AVT1462
Zlutowany adapter AVR ISP z podstawką ZIF do programowania mikrokontrolerów DIP przy użyciu zewnętrznego programatora.
Zlutowany adapter ZIF do stanowiska AVR ISP

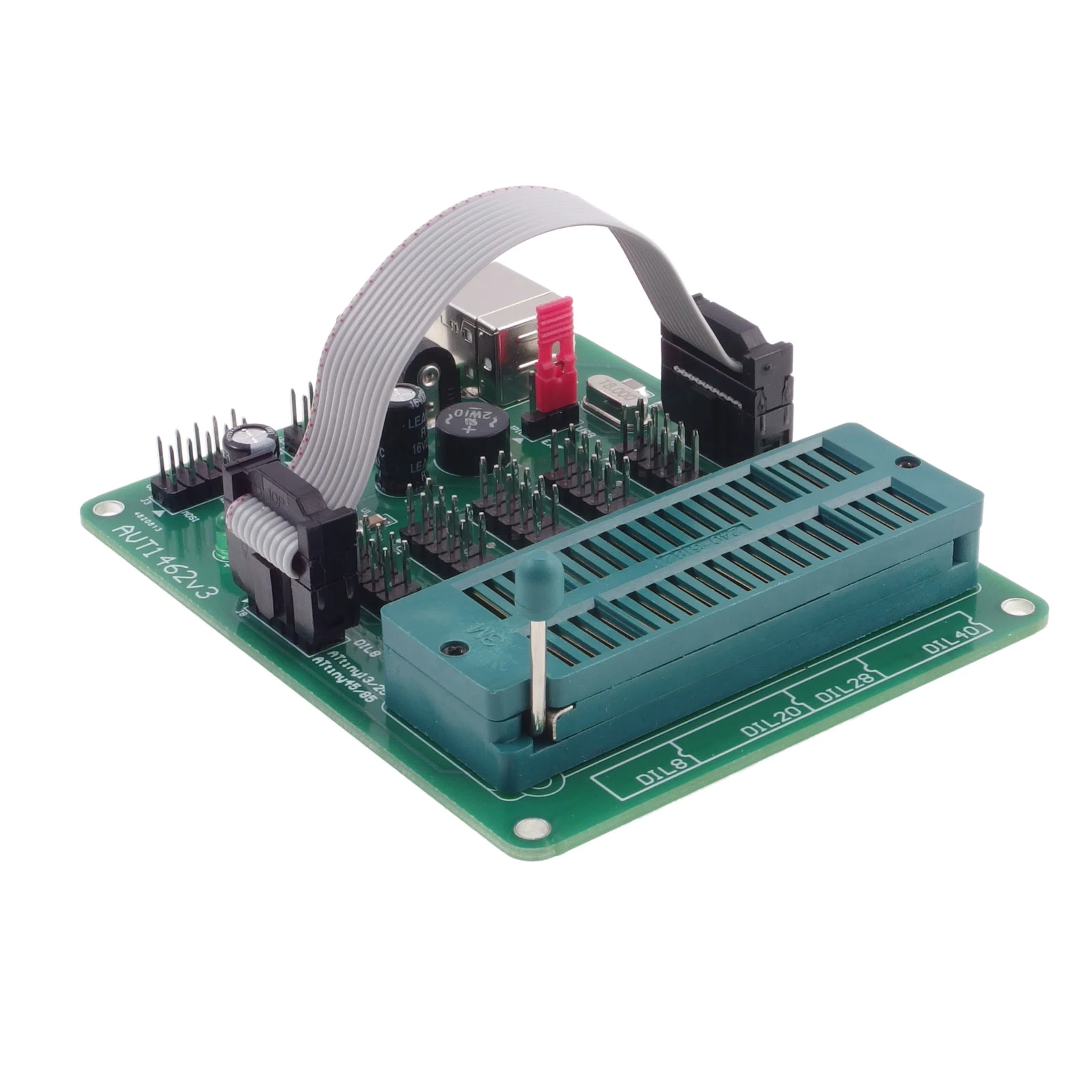

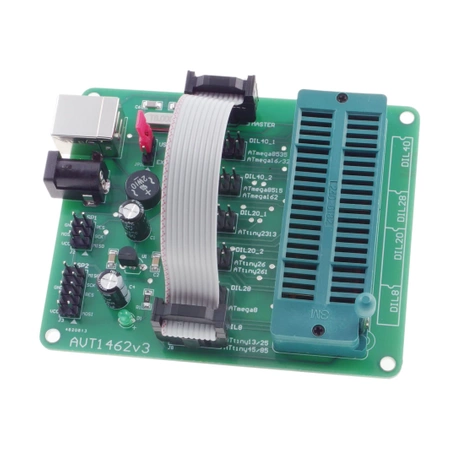

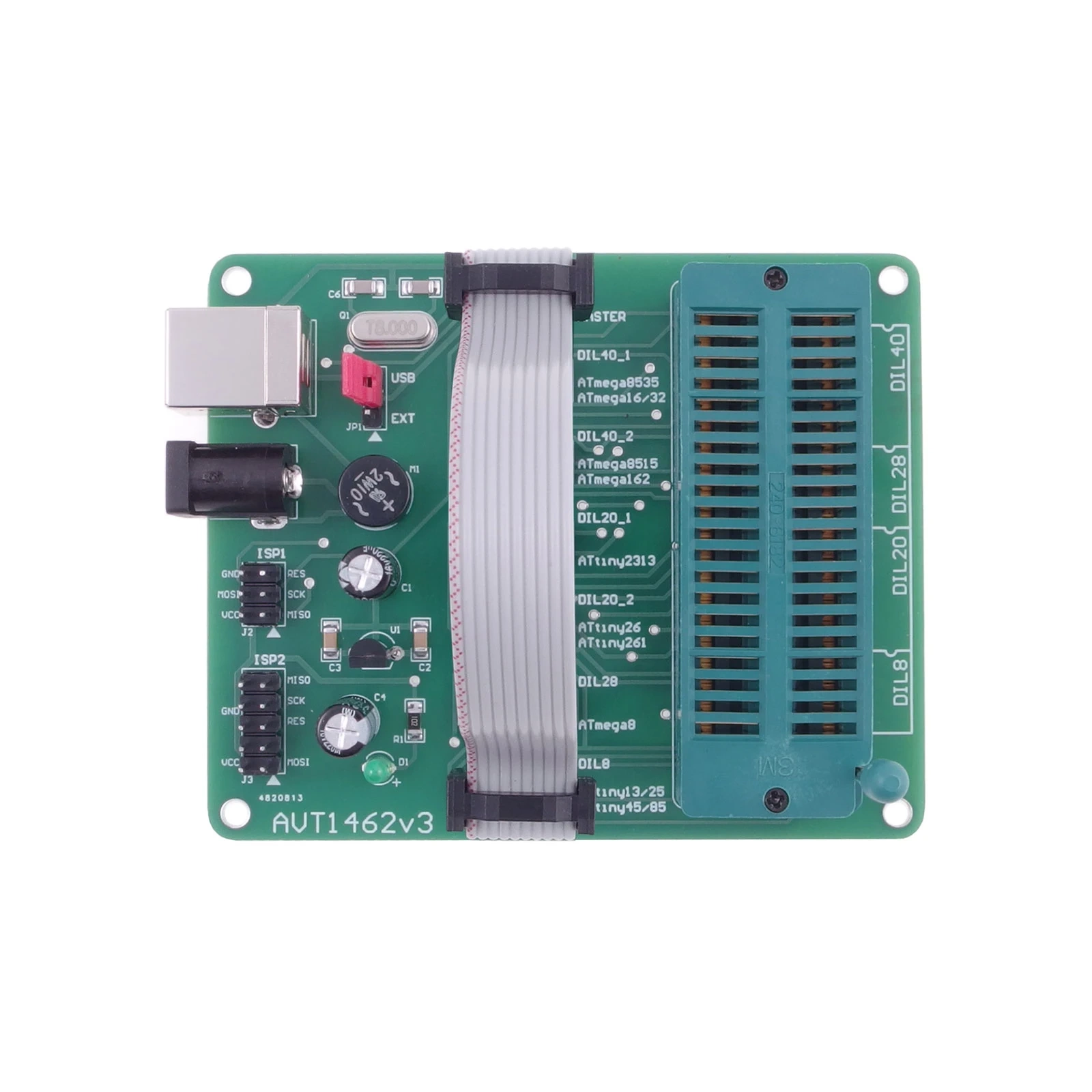

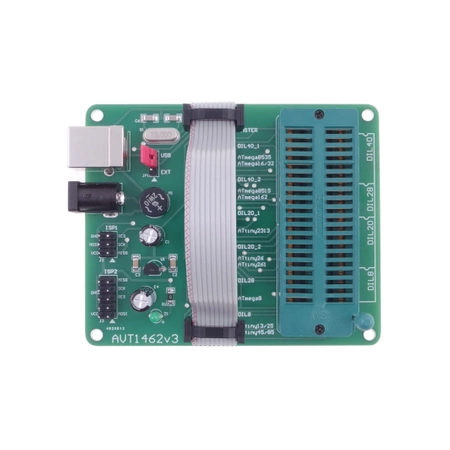

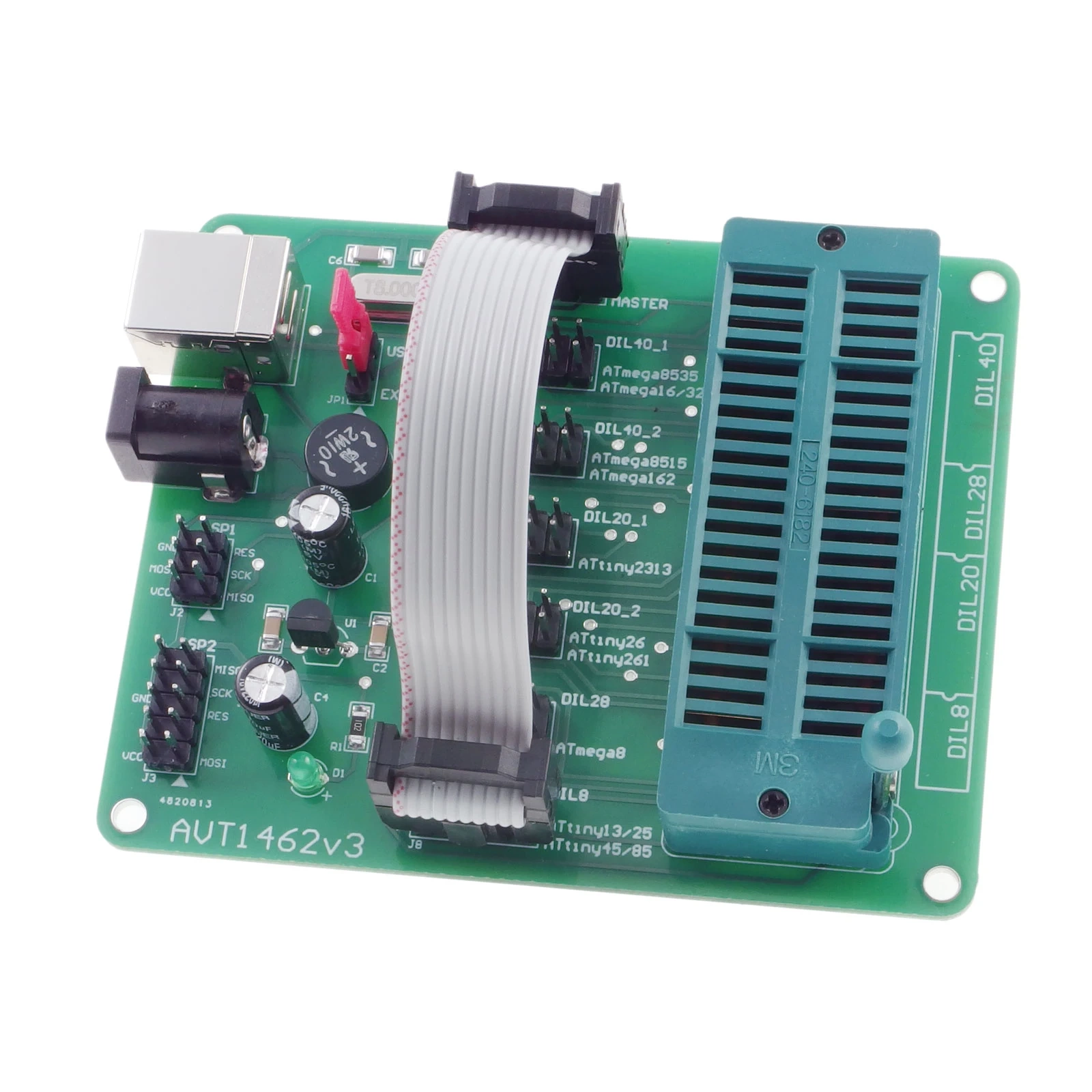

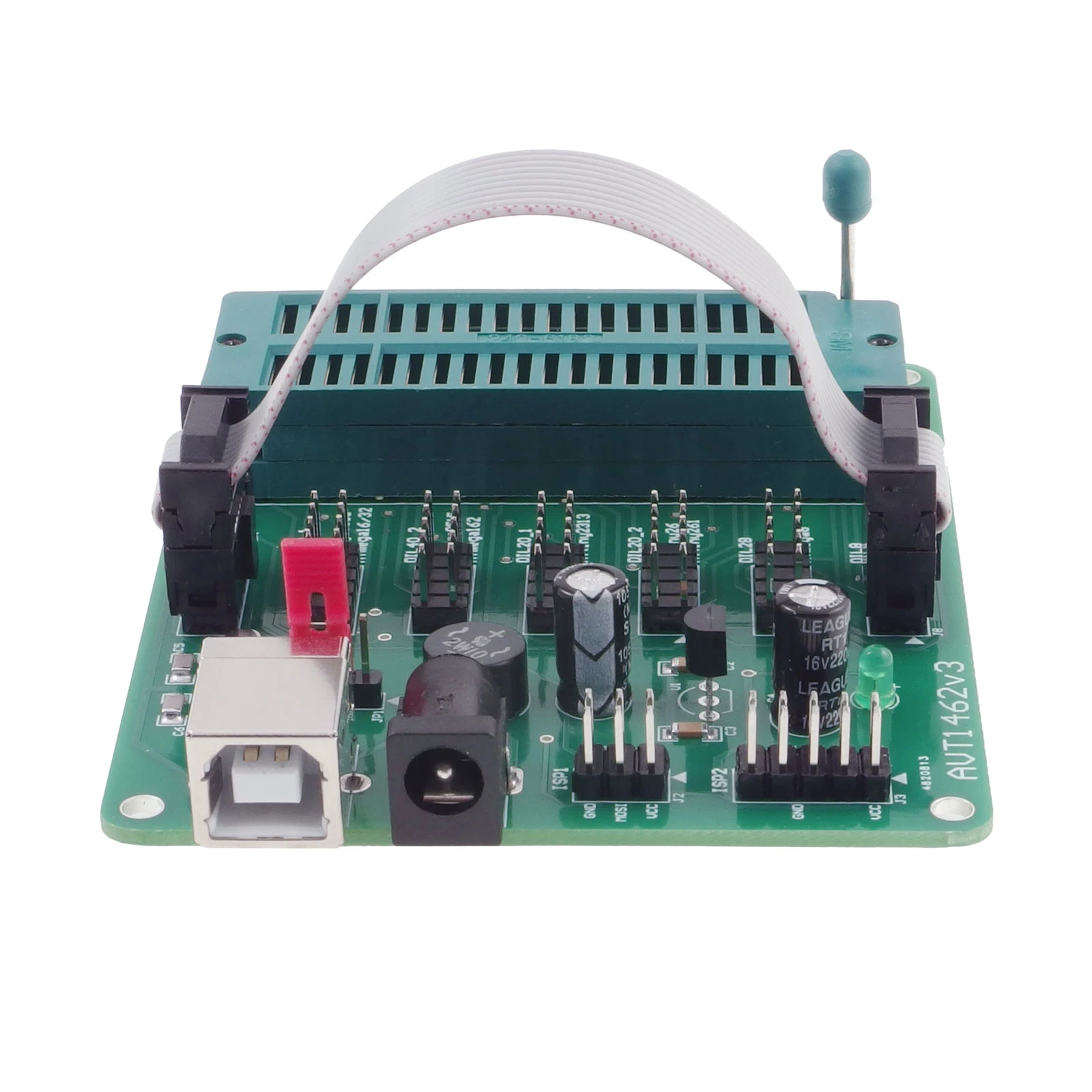

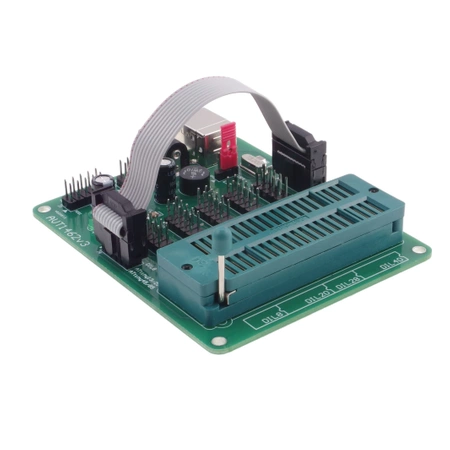

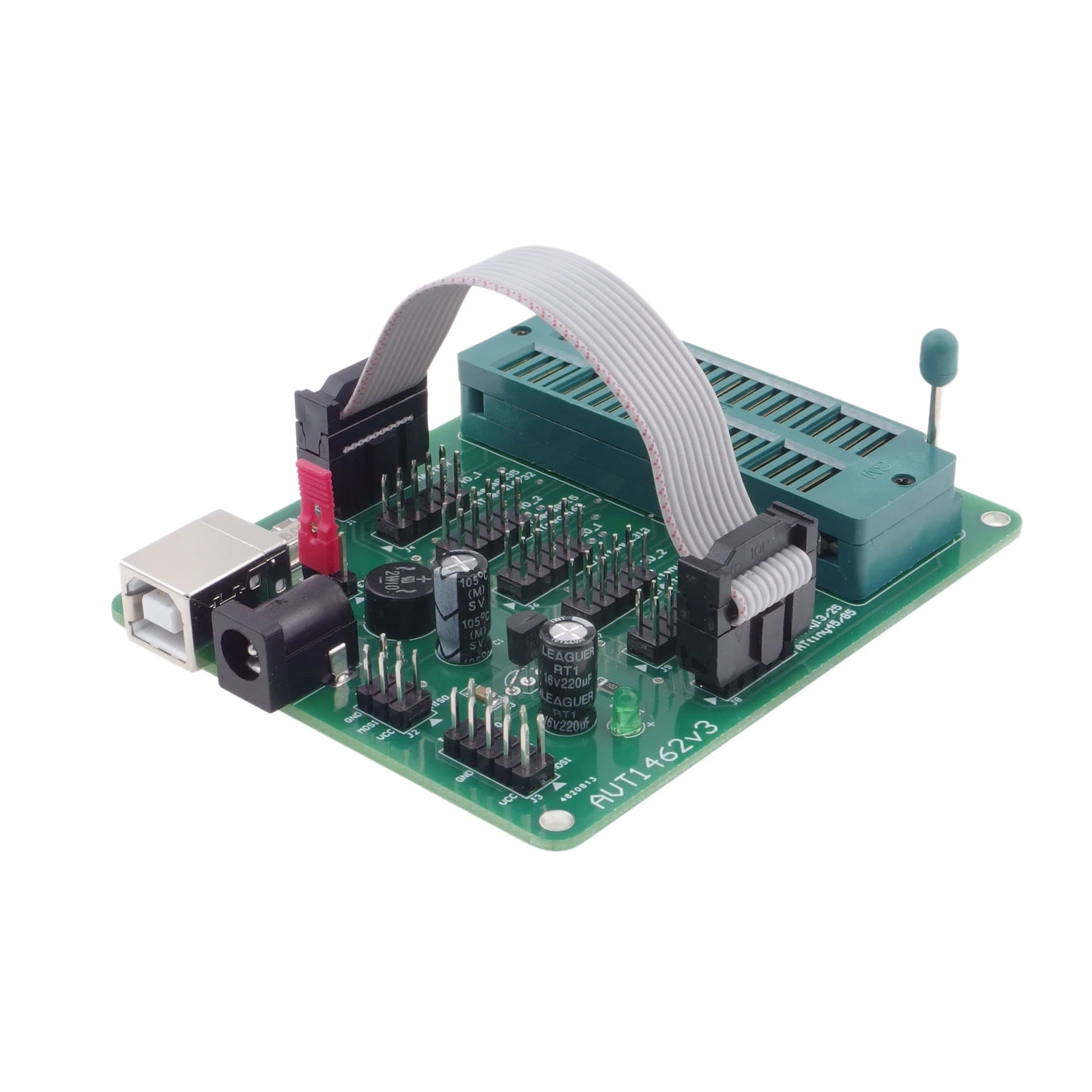

AVT1462 C to zlutowany adapter do programowania mikrokontrolerów AVR w obudowach DIP poza układem docelowym. Podstawka ZIF przyspiesza pracę z układami często wkładanymi i wyjmowanymi, dlatego adapter sprawdza się jako element stanowiska warsztatowego, serwisowego lub edukacyjnego.

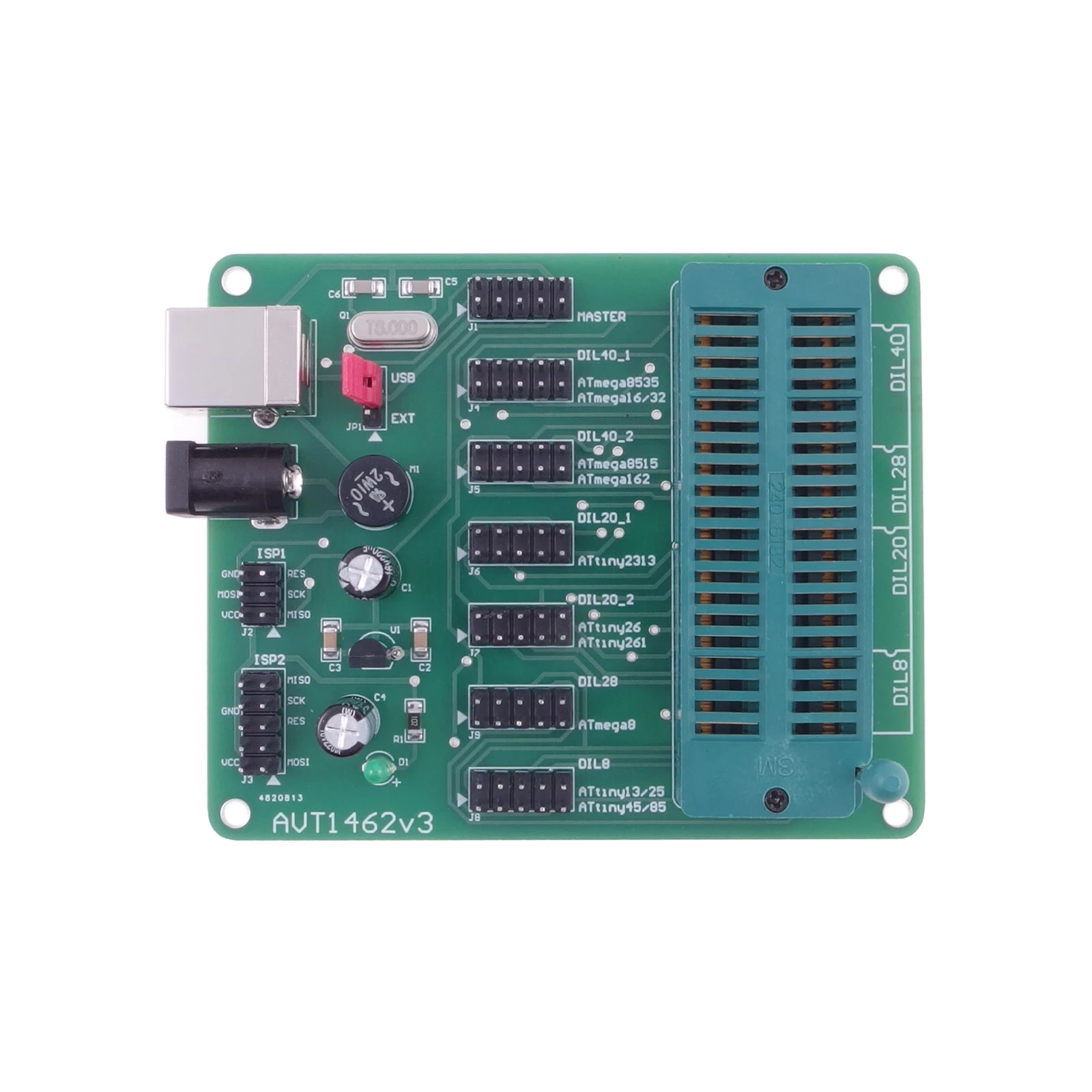

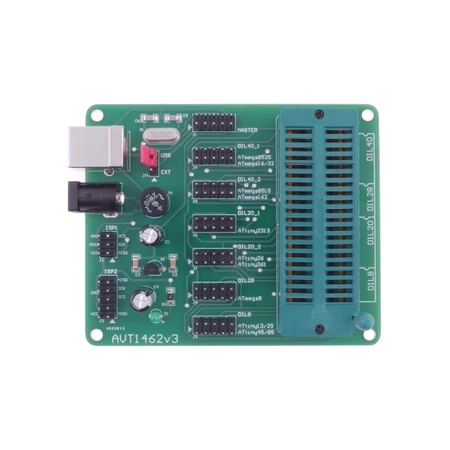

Adapter udostępnia złącza ISP 6-pin i 10-pin, zasilanie dla programowanego mikrokontrolera oraz wybór typu układu przewodem taśmowym między złączem MASTER i złączami J4–J9. Wersja C nie jest samodzielnym programatorem — wymaga zewnętrznego programatora AVR ISP oraz montażu w obudowie lub własnym stanowisku.
Karta techniczna
AVT1462
Zlutowany adapter warsztatowy z podstawką ZIF do programowania mikrokontrolerów AVR DIP przy użyciu zewnętrznego programatora ISP.
| Wersja | C – zlutowany układ |
| Funkcja | adapter do programatorów AVR ISP |
| Podstawka | ZIF-40 / TEXTOOL40 |
| Obsługiwane obudowy | DIP8, DIP20, DIP28, DIP40 |
| Złącza programujące | ISP 6-pin Atmel, ISP 10-pin STK200 |
| Wybór programowanego układu | przewód taśmowy 10-żyłowy między złączem MASTER i złączami J4–J9 |
| Zasilanie adaptera | 5 V z USB-B lub 9–12 V z zewnętrznego zasilacza |
| Zasilanie programowanego układu | stabilizowane +5 V |
| Rezonator | kwarcowy 8 MHz |
| Płytka PCB | 89×73 mm |
Wersja
AVT1462 C – zlutowany układ. Wersja zawiera zmontowany adapter AVR ISP z podstawką ZIF, przeznaczony do montażu w obudowie lub własnym stanowisku programującym. Wymaga podłączenia zewnętrznego programatora, ustawienia wyboru mikrokontrolera przewodem taśmowym i prawidłowego osadzenia układu w podstawce ZIF.
Notes
AVT1462 C może być częścią stanowiska do częstego programowania mikrokontrolerów AVR w obudowach DIP. Dla wygody warto zabudować adapter tak, aby dostępne były złącza ISP, przewód wyboru układu oraz dźwignia podstawki ZIF.
Przed programowaniem trzeba dobrać właściwe złącze J4–J9 przewodem taśmowym, sprawdzić orientację mikrokontrolera w podstawce ZIF i upewnić się, że programator obsługuje wybrany układ oraz ustawione fuse bity.
Adapter zapewnia wygodne połączenia i zasilanie dla programowanego mikrokontrolera, ale nie zastępuje programatora. Poprawność pracy zależy od zgodności wybranego AVR, programatora, złącza ISP i konfiguracji oprogramowania.
Uwaga: Wersja C nie jest samodzielnym programatorem AVR. To zlutowany adapter do implementacji w obudowie, własnym urządzeniu lub stanowisku programującym, wymagający zewnętrznego programatora ISP.
Najczęściej zadawane pytania
AVT1462 C to zlutowany adapter AVR ISP z podstawką ZIF. Wymaga podłączenia zewnętrznego programatora, wyboru programowanego mikrokontrolera przewodem taśmowym oraz montażu w obudowie lub własnym stanowisku.
Nie. To zlutowany adapter z podstawką ZIF i złączami ISP. Programowanie wykonuje zewnętrzny programator AVR ISP podłączony do adaptera.
Wybór odbywa się przez połączenie złącza MASTER z odpowiednim złączem J4–J9 za pomocą przewodu taśmowego. Trzeba dobrać złącze do konkretnego układu AVR.
Podstawka ZIF ułatwia szybkie wkładanie i wyjmowanie mikrokontrolerów DIP, szczególnie wtedy, gdy adapter jest często używany w warsztacie lub serwisie.
