Adapter dla programatorów AVR ISP - podstawka ZIF - KIT AVT 1462
- Zbuduj warsztatowy adapter AVR ISP z podstawką ZIF do szybkiego programowania mikrokontrolerów DIP. Wersja B to KIT DIY z PCB i elementami do lutowania.
Adapter dla programatorów AVR ISP - podstawka ZIF - KIT DIY AVT1462
KIT do zbudowania adaptera AVR ISP z podstawką ZIF, który ułatwia szybkie programowanie mikrokontrolerów w obudowach DIP.
Adapter ZIF do programowania AVR poza układem

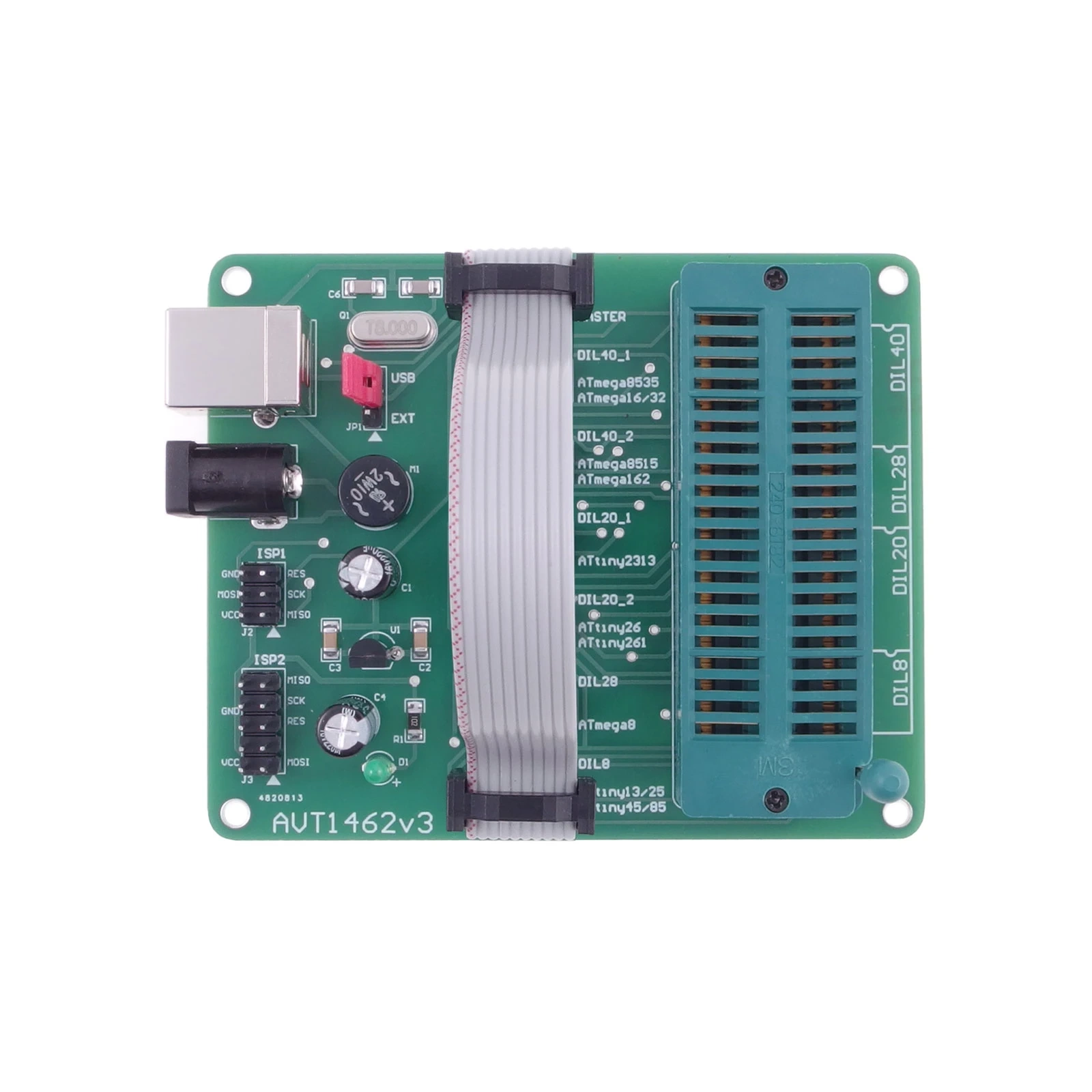

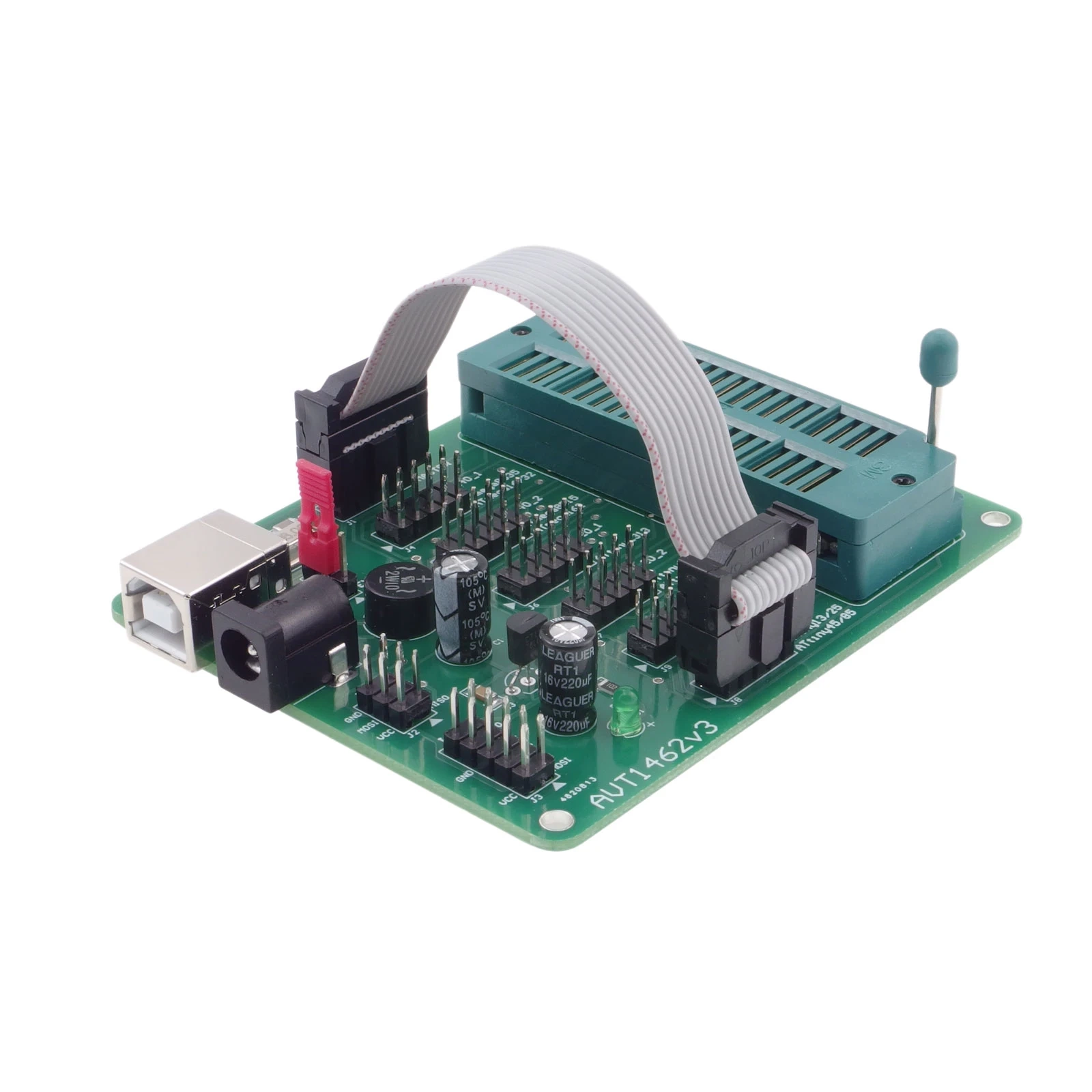

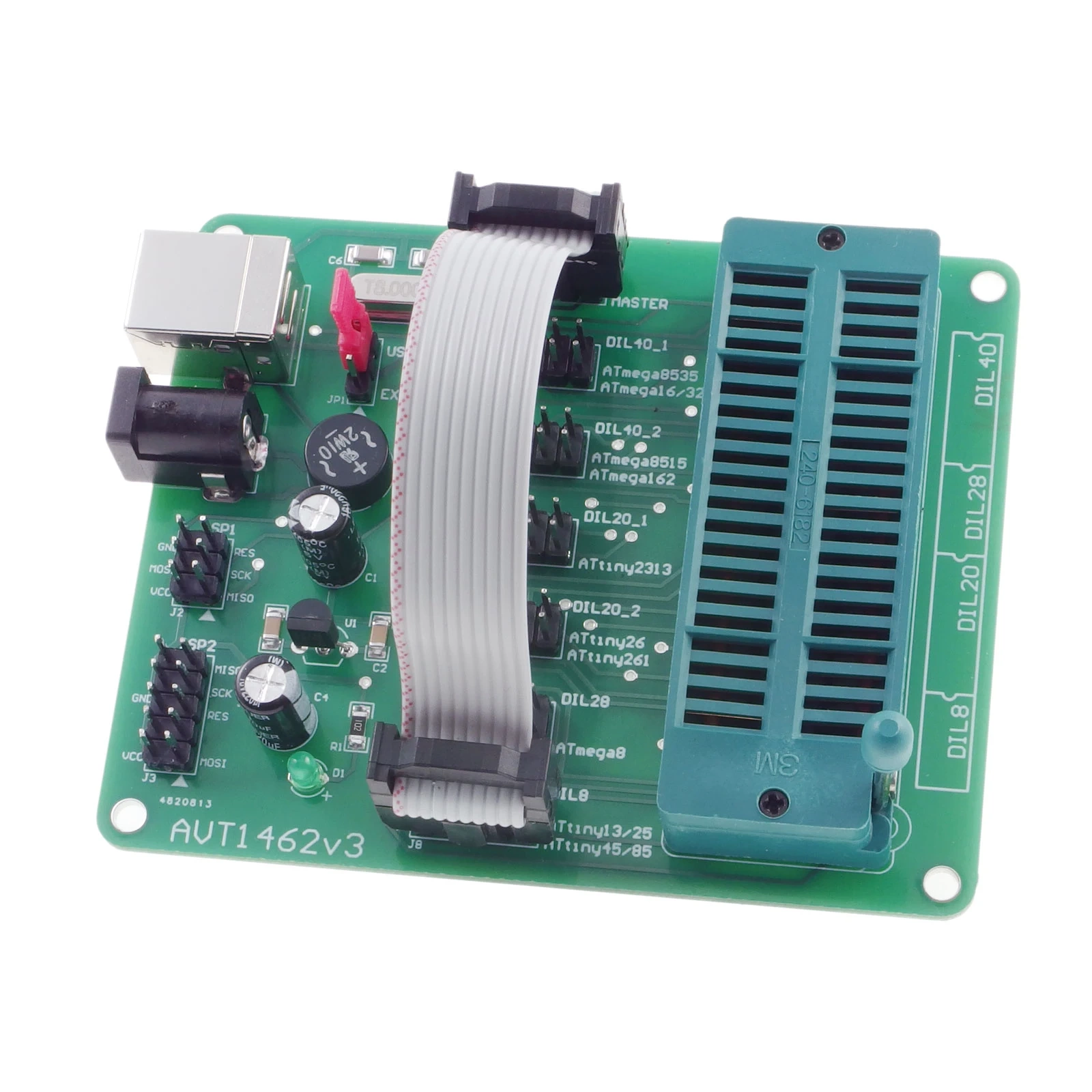

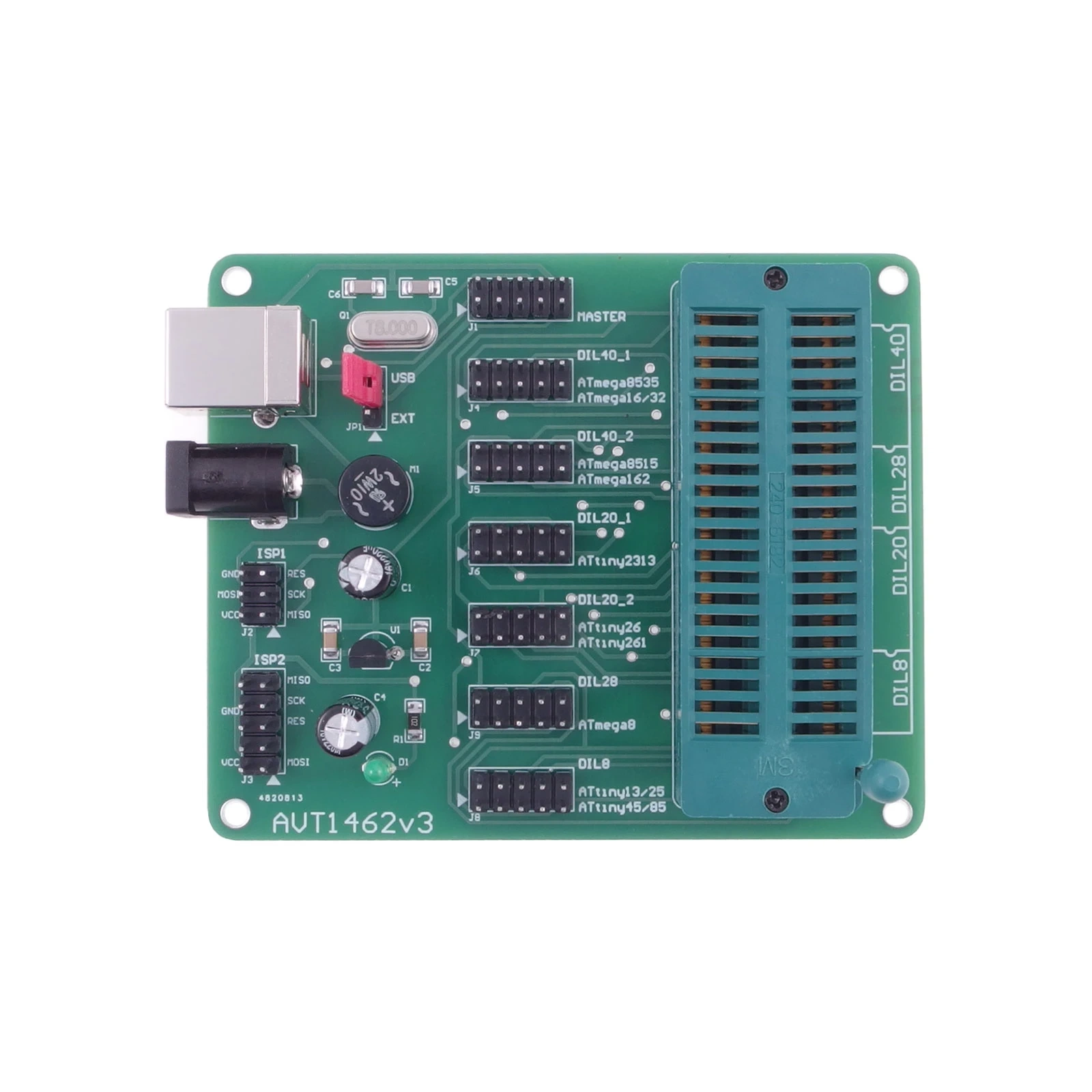

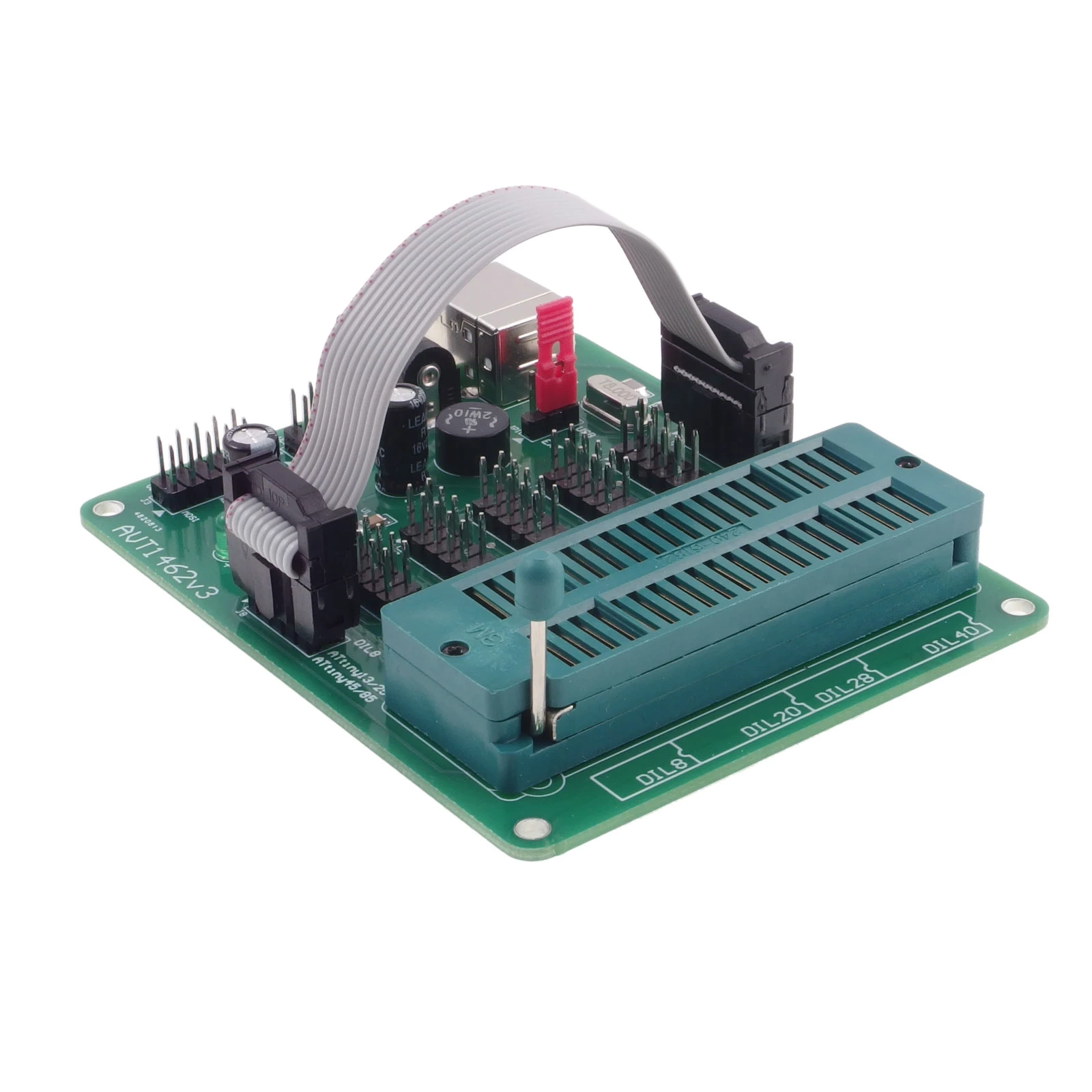

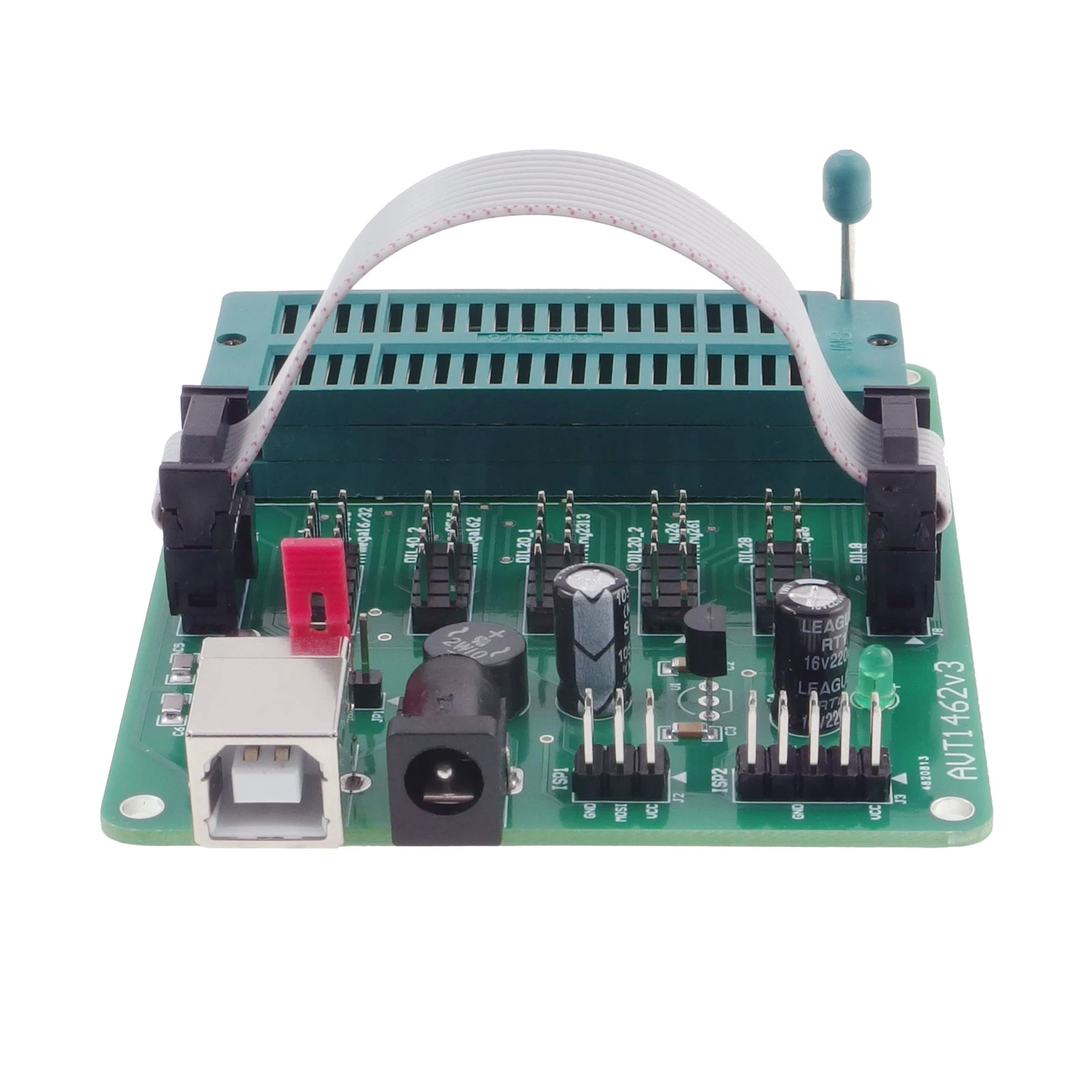

AVT1462 pozwala zbudować warsztatowy adapter do programowania mikrokontrolerów AVR w obudowach DIP bez montowania ich w układzie docelowym. Podstawka ZIF ułatwia częste wkładanie i wyjmowanie układów, co przydaje się w serwisie, edukacji, prototypowaniu i przy przygotowywaniu mikrokontrolerów do wielu projektów.
Adapter współpracuje z zewnętrznym programatorem AVR ISP przez złącze 6-pin zgodne ze standardem Atmel albo 10-pin zgodne ze standardem STK200. Wersja B to zestaw KIT z płytką PCB, podstawką ZIF, złączami, przewodem taśmowym i elementami do samodzielnego montażu.
Karta techniczna
AVT1462
Adapter warsztatowy z podstawką ZIF do programowania mikrokontrolerów AVR DIP przy użyciu zewnętrznego programatora ISP.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | adapter do programatorów AVR ISP |
| Podstawka | ZIF-40 / TEXTOOL40 |
| Obsługiwane obudowy | DIP8, DIP20, DIP28, DIP40 |
| Złącza programujące | ISP 6-pin Atmel, ISP 10-pin STK200 |
| Wybór programowanego układu | przewód taśmowy 10-żyłowy między złączem MASTER i złączami J4–J9 |
| Zasilanie adaptera | 5 V z USB-B lub 9–12 V z zewnętrznego zasilacza |
| Zasilanie programowanego układu | stabilizowane +5 V |
| Rezonator | kwarcowy 8 MHz |
| Płytka PCB | 89×73 mm |
Wersja
AVT1462 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, podstawkę ZIF, złącza ISP, elementy zasilania, przewód taśmowy i komponenty do zlutowania adaptera dla programatorów AVR ISP. Adapter wymaga użycia zewnętrznego programatora.
Notes
Montaż wymaga dokładności, ponieważ projekt zawiera elementy SMD, wiele złączy, podstawkę ZIF i przewód taśmowy z wtykami. Warto lutować kolejno elementy niskie, zasilanie, złącza i dopiero na końcu elementy mechaniczne.
Wybór programowanego układu realizuje się przez podłączenie przewodu taśmowego między złączem MASTER a jednym ze złączy J4–J9. Przed programowaniem trzeba sprawdzić, czy wybrane złącze odpowiada danemu mikrokontrolerowi.
Podstawka ZIF ułatwia częste programowanie układów DIP, ale nie zwalnia z kontroli orientacji mikrokontrolera. Błędne włożenie układu lub niewłaściwe ustawienie programatora może uniemożliwić programowanie albo uszkodzić mikrokontroler.
Uwaga: AVT1462 nie jest samodzielnym programatorem. Do pracy wymagany jest zewnętrzny programator AVR ISP oraz poprawne ustawienie przewodu wyboru układu, mikrokontrolera w podstawce ZIF i oprogramowania programującego.
Najczęściej zadawane pytania
AVT1462 B to zestaw KIT z płytką PCB, podstawką ZIF, złączami, przewodem taśmowym i elementami do zlutowania adaptera AVR ISP. Do pracy potrzebny jest zewnętrzny programator AVR ISP.
Nie. To adapter z podstawką ZIF i złączami ISP. Programowanie wykonuje zewnętrzny programator podłączony do adaptera.
Podstawka ZIF pozwala szybko wkładać i wyjmować mikrokontrolery DIP bez wyginania wyprowadzeń. To wygodne przy częstym programowaniu wielu układów.
Projekt zawiera elementy SMD, liczne złącza, podstawkę ZIF i przewód taśmowy. Wymaga starannego lutowania oraz sprawdzenia połączeń przed pierwszym użyciem.
