Adapter dla programatorów AVR ISP - 6 podstawek DIL - zlutowany KIT AVT 1452
- Programuj mikrokontrolery AVR DIP wygodnie poza układem docelowym. Wersja C to zlutowany adapter AVT1452 do pracy z zewnętrznym programatorem ISP.
Adapter dla programatorów AVR ISP - 6 podstawek DIL - zlutowany AVT1452
Zlutowany adapter do programowania mikrokontrolerów AVR DIP poza układem docelowym przy użyciu zewnętrznego programatora ISP.
Zlutowany adapter do stanowiska AVR ISP

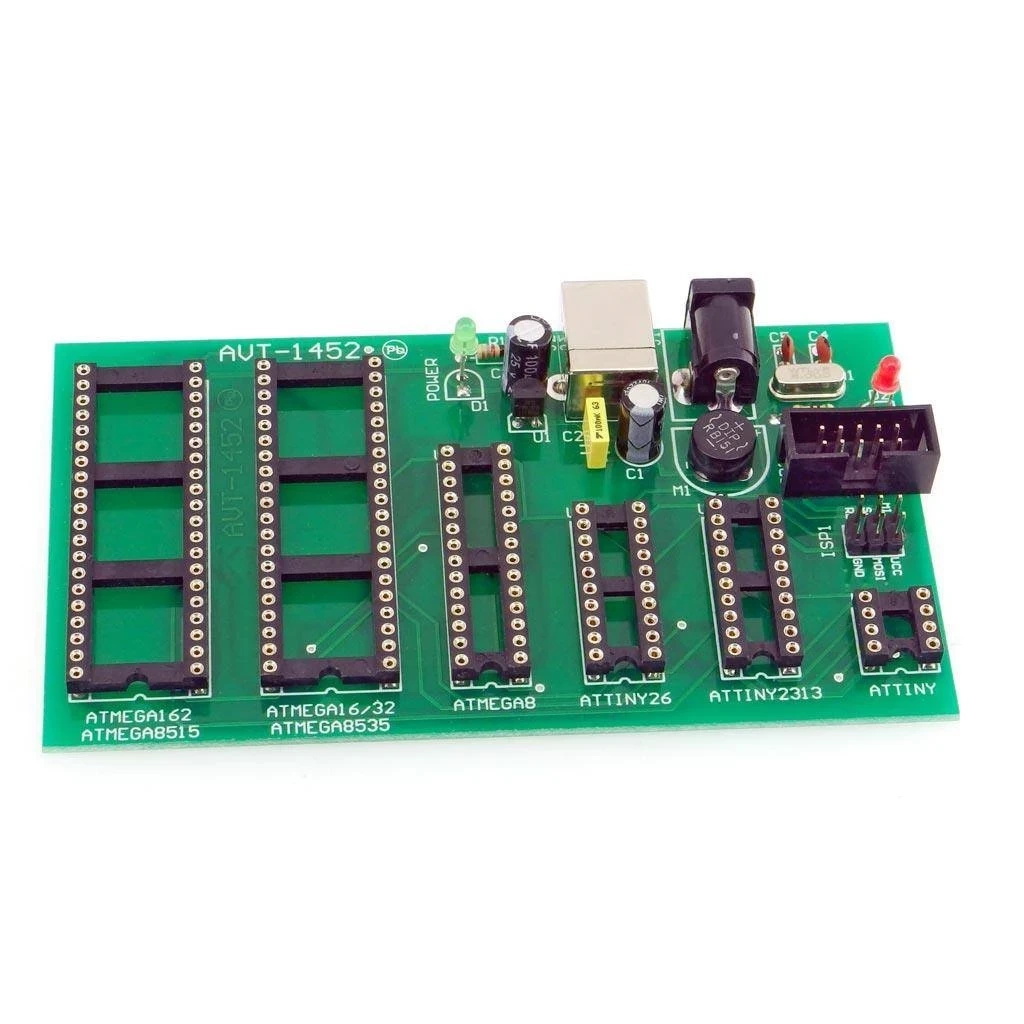

AVT1452 C to zlutowany adapter z sześcioma podstawkami DIL, przygotowany do programowania popularnych mikrokontrolerów AVR w obudowach DIP8, DIP20, DIP28 i DIP40. Ułatwia pracę z układami wyjętymi z projektu albo programowanymi przed montażem w urządzeniu docelowym.
Adapter udostępnia złącza ISP 6-pin i 10-pin, stabilizowane zasilanie +5 V oraz rezonator 8 MHz dla programowanego mikrokontrolera. Wersja C nie jest samodzielnym programatorem — jest przeznaczona do montażu w obudowie lub własnym urządzeniu/stanowisku i wymaga zewnętrznego programatora AVR ISP.
Karta techniczna
AVT1452
Zlutowany adapter do programowania mikrokontrolerów AVR w obudowach DIL/DIP przy użyciu zewnętrznego programatora ISP.
| Wersja | C – zlutowany układ |
| Funkcja | adapter do programatorów AVR ISP |
| Obsługiwane obudowy | DIP8, DIP20, DIP28, DIP40 |
| Podstawki | 6 podstawek DIL |
| Złącza programujące | ISP 6-pin Atmel, ISP 10-pin STK200 |
| Zasilanie adaptera | 9–12 VDC lub USB-B |
| Zasilanie programowanego układu | stabilizowane +5 V |
| Rezonator | kwarcowy 8 MHz |
| Płytka PCB | 117×64 mm |
Wersja
AVT1452 C – zlutowany adapter. Wersja zawiera zmontowany adapter dla programatorów AVR ISP, przeznaczony do montażu w obudowie lub własnym urządzeniu/stanowisku programującym. Wymaga podłączenia zewnętrznego programatora oraz właściwego osadzenia mikrokontrolera w odpowiedniej podstawce.
Notes
Adapter może być elementem stanowiska do szybkiego programowania układów AVR w obudowach DIP. Przy intensywnym użyciu warto rozważyć obudowę z opisem podstawek i stałym wyprowadzeniem złącza ISP.
Przed programowaniem należy sprawdzić, czy wybrany mikrokontroler pasuje do danej podstawki i czy został włożony zgodnie z oznaczeniem pinu 1. Złącze programatora trzeba dobrać do używanego standardu 6-pin lub 10-pin.
AVT1452 zapewnia wygodne połączenia i zasilanie dla układu, ale poprawność programowania zależy także od ustawień programatora, obsługi danego mikrokontrolera i konfiguracji fuse bitów.
Uwaga: Wersja C nie jest samodzielnym programatorem AVR. To zlutowany adapter do implementacji w obudowie, własnym urządzeniu lub stanowisku programującym, wymagający zewnętrznego programatora ISP.
Najczęściej zadawane pytania
AVT1452 C to zlutowany adapter dla programatorów AVR ISP. Wymaga podłączenia zewnętrznego programatora, zasilania oraz montażu w obudowie lub własnym urządzeniu/stanowisku programującym.
Nie. To zlutowany adapter z podstawkami DIL i złączami ISP. Programowanie wykonuje zewnętrzny programator AVR ISP podłączony do adaptera.
Ułatwiają programowanie różnych mikrokontrolerów AVR w obudowach DIP bez wykonywania osobnych przejściówek dla każdej liczby wyprowadzeń.
Tak. Wersja C dobrze nadaje się do implementacji w obudowie lub własnym stanowisku programującym, szczególnie gdy mikrokontrolery AVR są programowane często.
