Adapter dla programatorów AVR ISP - 6 podstawek DIL - KIT AVT 1452
- Zbuduj warsztatowy adapter do programowania mikrokontrolerów AVR DIP poza układem docelowym. Wersja B to KIT DIY z PCB, podstawkami DIL i elementami do lutowania.
Adapter dla programatorów AVR ISP - 6 podstawek DIL - KIT DIY AVT1452
KIT do zbudowania adaptera warsztatowego, który ułatwia programowanie mikrokontrolerów AVR w obudowach DIP poza układem docelowym.
Adapter ISP do mikrokontrolerów AVR w obudowach DIP

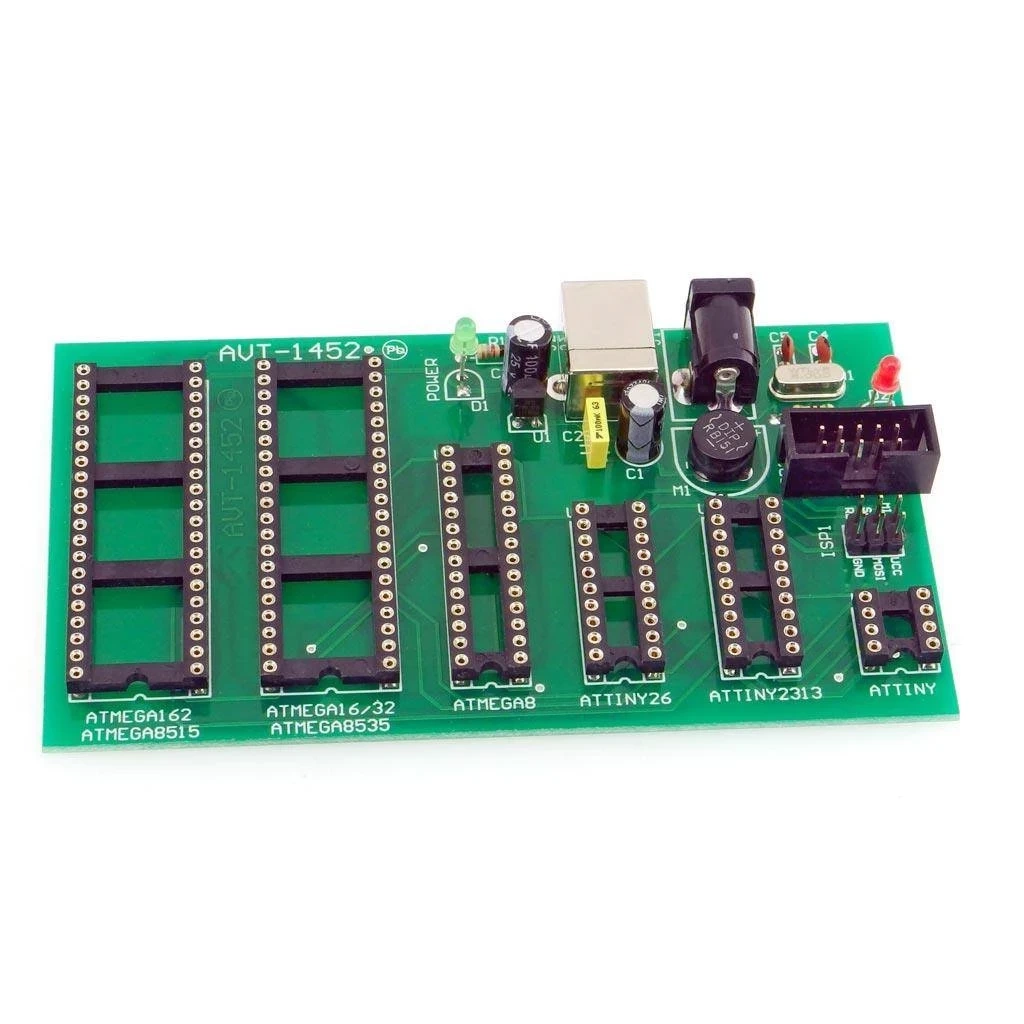

AVT1452 pozwala programować popularne mikrokontrolery AVR bez konieczności budowania osobnego układu testowego dla każdej obudowy. Płytka ma miejsca na sześć podstawek DIL, dzięki czemu sprawdza się w warsztacie, serwisie, edukacji i przy częstym programowaniu układów przed montażem w projekcie.
Adapter współpracuje z zewnętrznym programatorem AVR ISP przez złącze 6-pin zgodne ze standardem Atmel albo 10-pin zgodne ze standardem STK200. Wersja B to zestaw KIT z płytką PCB, podstawkami, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1452
Adapter warsztatowy do programowania mikrokontrolerów AVR w obudowach DIL/DIP przy użyciu zewnętrznego programatora ISP.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | adapter do programatorów AVR ISP |
| Obsługiwane obudowy | DIP8, DIP20, DIP28, DIP40 |
| Podstawki | 6 podstawek DIL |
| Złącza programujące | ISP 6-pin Atmel, ISP 10-pin STK200 |
| Zasilanie adaptera | 9–12 VDC lub USB-B |
| Zasilanie programowanego układu | stabilizowane +5 V |
| Rezonator | kwarcowy 8 MHz |
| Płytka PCB | 117×64 mm |
Wersja

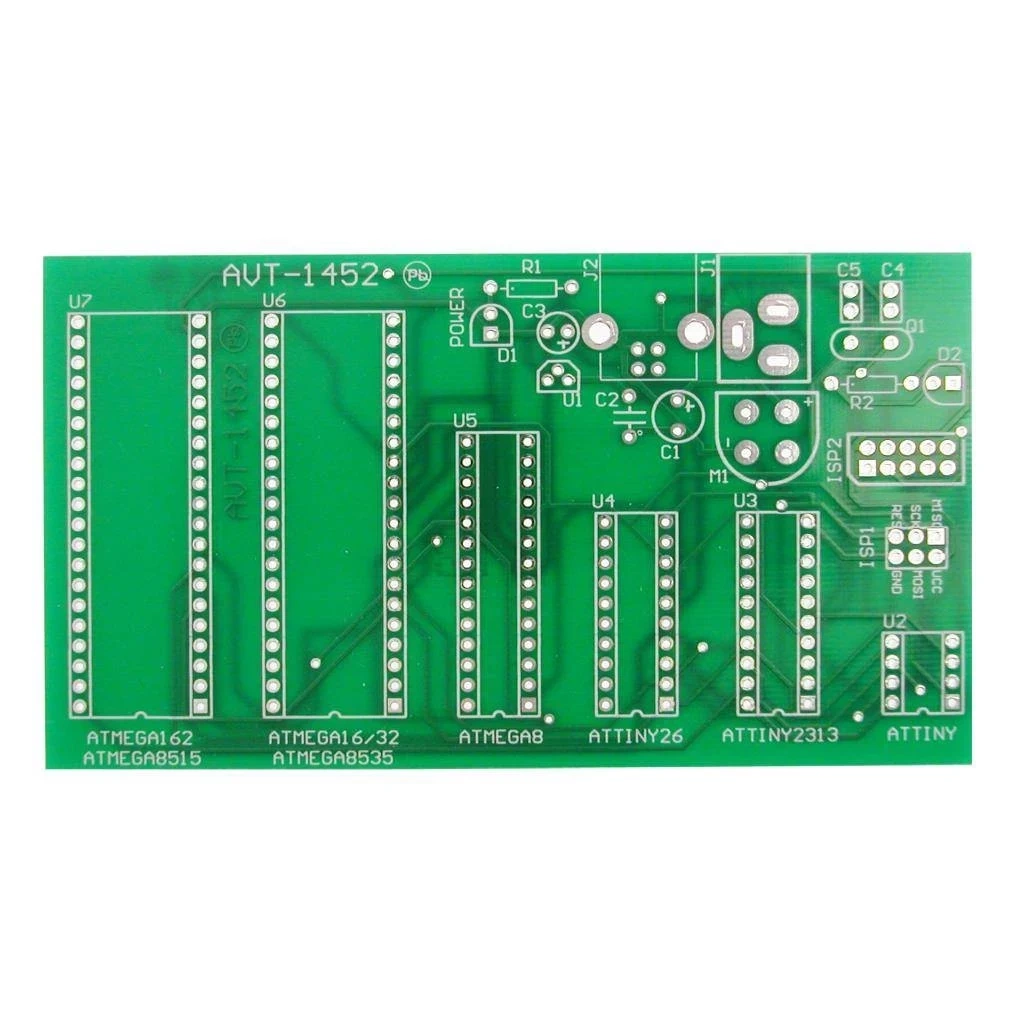

AVT1452 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, podstawki DIL, złącza ISP, elementy zasilania i pozostałe komponenty do zlutowania adaptera dla programatorów AVR ISP. Adapter wymaga użycia zewnętrznego programatora.
Notes
AVT1452 nie programuje mikrokontrolerów samodzielnie. Pełni rolę adaptera z podstawkami i złączami ISP, dlatego do pracy potrzebny jest zgodny programator AVR oraz oprogramowanie obsługujące dany układ.
Montaż warto rozpocząć od rezystorów i elementów niskich, a podstawki DIL oraz złącza lutować na końcu, pilnując ich położenia względem nadruku na płytce. Przy częstym użyciu adaptera można rozważyć podstawki ZIF.
Przed włożeniem mikrokontrolera należy dobrać właściwą podstawkę dla danej obudowy i sprawdzić orientację układu. Błędne włożenie mikrokontrolera może uniemożliwić programowanie albo uszkodzić układ.
Uwaga: Adapter współpracuje z mikrokontrolerami AVR w obudowach DIP. Przed programowaniem trzeba sprawdzić zgodność wyprowadzeń wybranego układu, orientację w podstawce i ustawienia programatora.
Najczęściej zadawane pytania
AVT1452 B to zestaw KIT z płytką PCB, podstawkami DIL, złączami ISP i elementami do zlutowania adaptera dla programatorów AVR ISP. Do pracy potrzebny jest jeszcze zewnętrzny programator zgodny z AVR ISP.
Nie. To adapter z podstawkami i złączami ISP. Programowanie wykonuje zewnętrzny programator podłączony do złącza 6-pin albo 10-pin.
Gdy mikrokontroler AVR w obudowie DIP trzeba zaprogramować przed wlutowaniem, wymienić wsad w układzie zapasowym albo szybko obsłużyć kilka popularnych obudów w warsztacie.
Tak. Adapter może być zasilany z gniazda USB-B albo z zewnętrznego zasilacza 9–12 VDC przez gniazdo zasilania.
