Adapter Bluetooth WT12 na goldpin - PCB do projektu AVT 1453
- Ułatwia użycie modułu Bluetooth WT12 w prototypach, przenosząc jego pady SMD na standardowe złącza goldpin i udostępniając punkt antenowy. Wersja A zawiera płytkę PCB.
Adapter Bluetooth WT12 – płytka przejściowa na goldpin AVT1453
Płytka pozwala wygodnie zastosować moduł Bluetooth WT12 w prototypach i własnych urządzeniach.
Adapter do modułu Bluetooth WT12

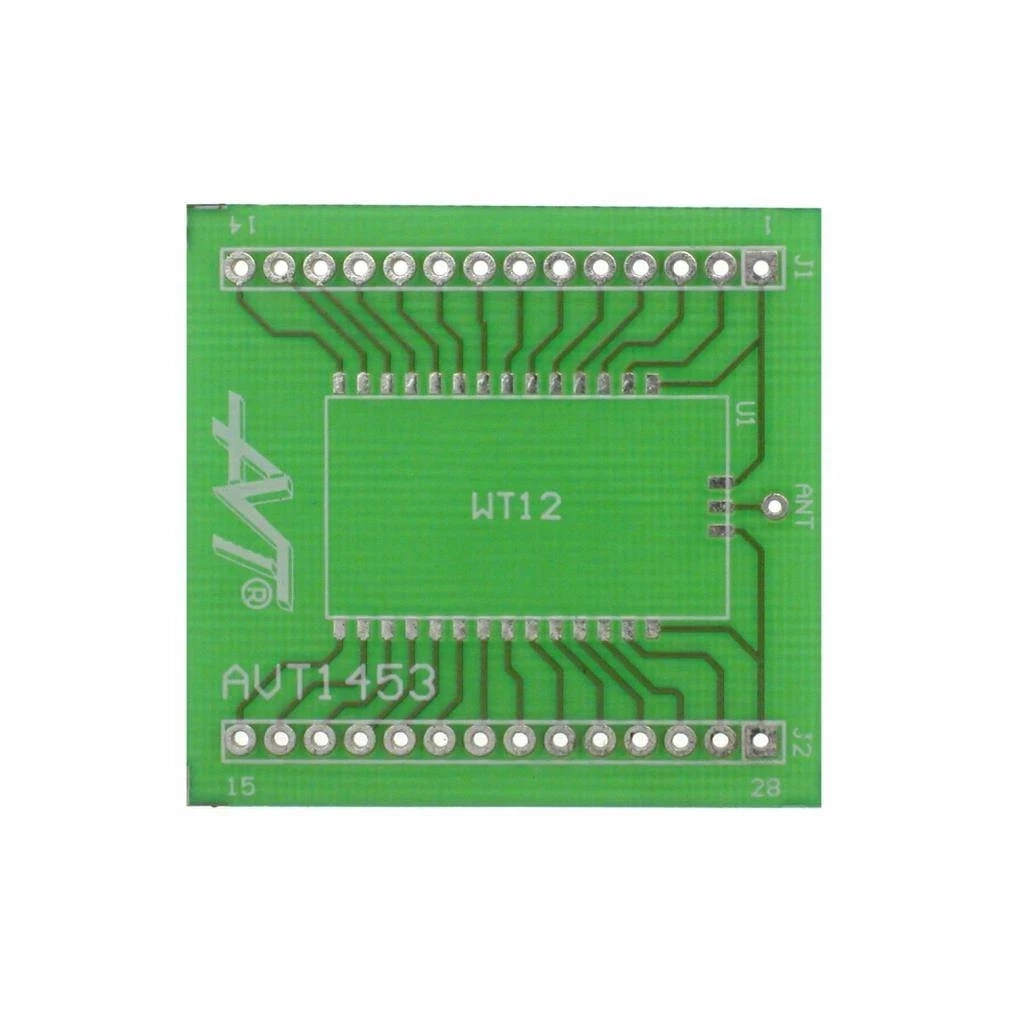

AVT1453 pozwala zbudować płytkę przejściową dla modułu Bluetooth WT12. Moduł ma nietypowy rozkład wyprowadzeń przeznaczony do montażu SMD, dlatego bez adaptera bywa niewygodny w prototypach i przy szybkim uruchamianiu układów.
Adapter przenosi sygnały z padów WT12 na standardowe listwy goldpin, co ułatwia podłączenie modułu do płytki testowej, własnej elektroniki lub docelowego urządzenia. Na płytce przewidziano także punkt lutowniczy do dołączenia zewnętrznej anteny.
Karta techniczna
AVT1453
Adapter do modułu Bluetooth WT12, przenoszący pady montażowe SMD modułu na standardowe złącza goldpin oraz udostępniający punkt do podłączenia zewnętrznej anteny.
| Wersja | A – płytka PCB |
| Typ projektu | adapter dla modułu Bluetooth WT12 |
| Zastosowanie | ułatwienie montażu i testowania modułu WT12 w prototypach oraz własnych urządzeniach |

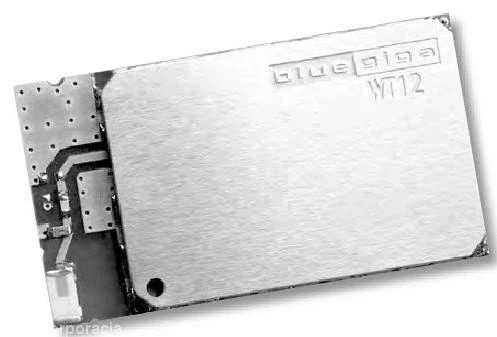

| Obsługiwany moduł | Bluetooth WT12 firmy Bluegiga |
| Standard modułu WT12 | Bluetooth 2.0 |
| Transfer danych modułu WT12 | do 2…3 Mb/s |
| Stos Bluetooth modułu | IWrap |
| Obsługa modułu | proste komendy IWrap |
| Typowe użycie | zastąpienie połączenia przewodowego RS232 transmisją Bluetooth |
| Funkcja adaptera | przeniesienie sygnałów z padów WT12 na standardowe listwy goldpin |
| Złącza wyprowadzeń | J1 i J2, CON14 |
| Liczba pinów złącz | 2×14 pin, raster 2,54 mm |
| Wyprowadzone sygnały | m.in. GND, VDD, PIO, UART, USB_D+, USB_D−, PCM, SPI oraz sygnały sterujące modułu WT12 |
| Punkt antenowy | ANT, punkt lutowniczy do dołączenia zewnętrznej anteny |
| Montaż modułu WT12 | montaż SMD na polach adaptera, wymagający cienkiej cyny i lutownicy z cienkim grotem |
| Zalecenie montażowe | przed wlutowaniem modułu warto pocynować pola lutownicze i dokładnie sprawdzić brak zwarć |
| Biblioteka projektowa | przygotowana biblioteka SCH i PCB dla Altium Designer |
| Wymiary płytki PCB | 40×38 mm |
Wersja A – płytka PCB
AVT1453 A zawiera płytkę PCB do projektu adaptera dla modułu Bluetooth WT12. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- U1: moduł Bluetooth WT12 firmy Bluegiga
- J1: listwa goldpin CON14, raster 2,54 mm
- J2: listwa goldpin CON14, raster 2,54 mm
- Przewód lub złącze do punktu ANT, jeśli wymagana jest zewnętrzna antena
- Cienka cyna, topnik i materiały montażowe potrzebne do lutowania modułu WT12 na polach SMD
Notes
Moduł WT12 należy lutować starannie, używając cienkiej cyny i grotu dopasowanego do pól SMD. Przed montażem dobrze jest delikatnie pocynować pola adaptera.
Po wlutowaniu modułu trzeba sprawdzić pod lupą, czy między sąsiednimi padami nie powstały zwarcia. Jest to szczególnie ważne przy liniach zasilania, UART, USB i sygnałach sterujących.
Punkt ANT można wykorzystać do dołączenia anteny zewnętrznej, jeżeli wymaga tego obudowa, zasięg lub sposób zabudowy modułu w urządzeniu.
Uwaga: Adapter nie stabilizuje zasilania i nie dopasowuje automatycznie poziomów logicznych. Parametry zasilania, poziomy sygnałów oraz sposób podłączenia anteny trzeba dobrać zgodnie z wymaganiami modułu WT12 i układu, do którego będzie podłączony.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To adapter dla modułu Bluetooth WT12, który przenosi jego pady SMD na standardowe listwy goldpin i ułatwia użycie modułu w prototypach.
Płytka jest przeznaczona dla modułu Bluetooth WT12 firmy Bluegiga.
Nie. Adapter pełni funkcję płytki przejściowej i wyprowadza sygnały modułu WT12 na złącza J1 oraz J2.
Na płytce przewidziano punkt lutowniczy ANT, do którego można dołączyć zewnętrzną antenę.
Montaż wymaga staranności, cienkiej cyny i lutownicy z cienkim grotem, ponieważ moduł WT12 ma pola przeznaczone do montażu SMD.
Tak. Moduł WT12 z obsługą komend IWrap może być użyty do zastąpienia przewodowego połączenia RS232 transmisją Bluetooth.
Nie. Adapter nie jest zasilaczem ani konwerterem poziomów. Napięcie zasilania i poziomy logiczne trzeba dobrać zgodnie z wymaganiami modułu WT12.
Nie. To wersja A, czyli sama płytka PCB. Moduł Bluetooth WT12, listwy goldpin, przewód lub element antenowy oraz pozostałe materiały montażowe trzeba dobrać osobno według wykazu.
