Adapter ATmega128 do płytki ewaluacyjnej AVT5311 - zlutowany KIT AVT 1752
- ATmega128 na adapterze do płytki AVT5311 pozwala rozwijać projekty AVR z dostępem do ISP, JTAG i dodatkowych portów. AVT1752 C to zlutowany układ wymagający podłączenia do AVT5311 i zaprogramowania mikrokontrolera.
Przejściówka ATmega128 dla płytki testowej AVR - zlutowany AVT1752
Zlutowany adapter ATmega128 do integracji z płytką ewaluacyjną AVT5311.
Zlutowany adapter ATmega128 do AVT5311

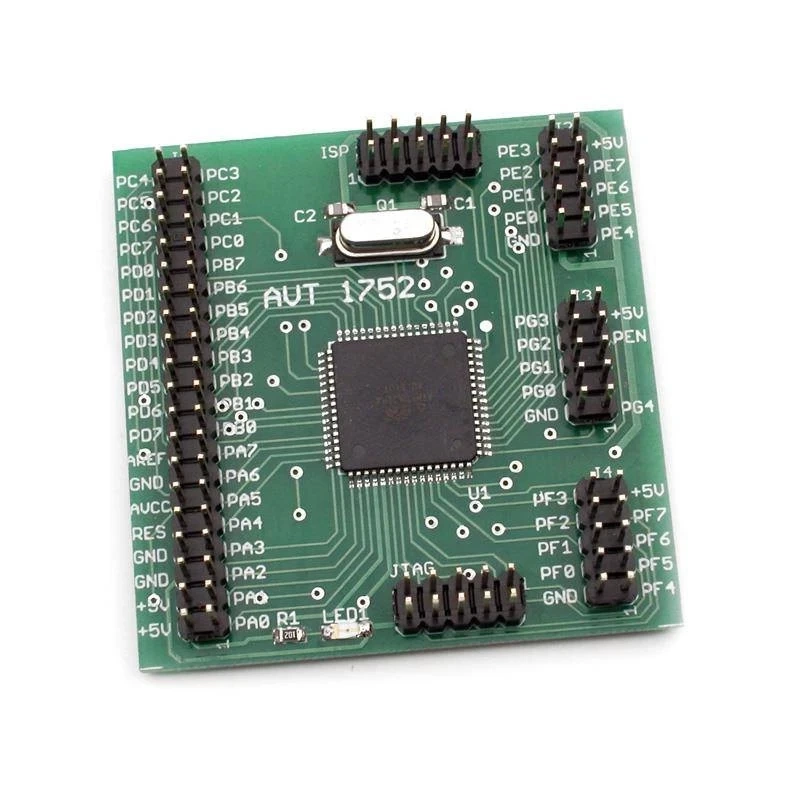

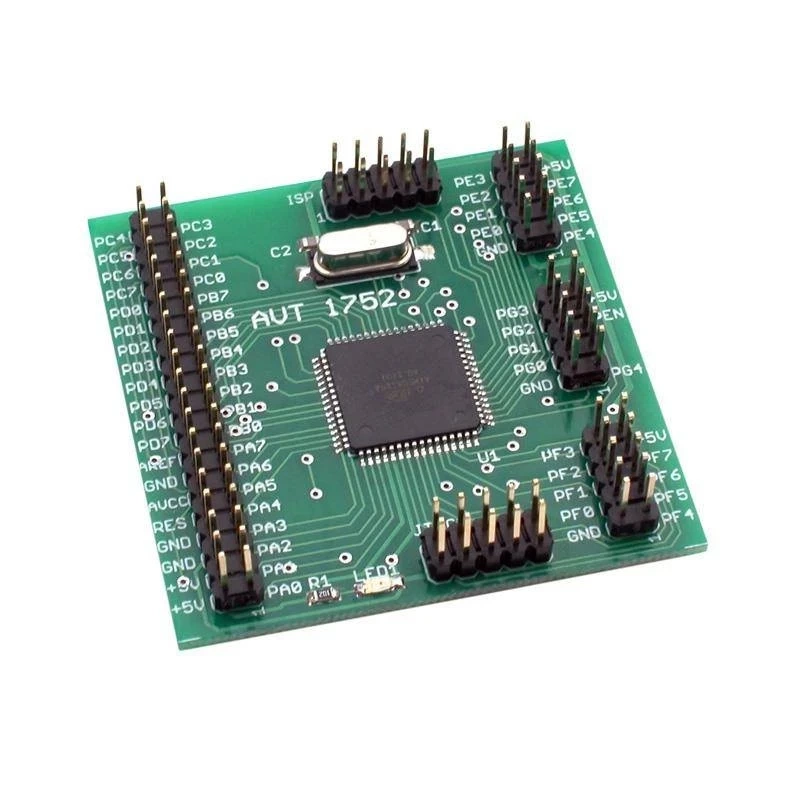

AVT1752 C to zlutowany adapter umożliwiający użycie mikrokontrolera ATmega128 z płytką ewaluacyjną AVT5311. Moduł podłącza się do złącza JP1 płytki testowej AVR, a dodatkowe sygnały mikrokontrolera są dostępne na złączach J2, J3 i J4.
Na adapterze znajduje się rezonator 16 MHz, 10-pinowe złącze ISP oraz złącze do programowania i debugowania przez JTAG. Wersja C wymaga podłączenia do AVT5311, zasilania z układu bazowego i zaprogramowania ATmega128 własnym programem. To zlutowany układ do integracji, a nie samodzielna płytka ewaluacyjna.
Karta techniczna
AVT1752
Zlutowany adapter mikrokontrolera ATmega128 do płytki ewaluacyjnej AVT5311 z dodatkowymi złączami programowania i portów.
| Wersja | C – zlutowany układ |
| Funkcja | adapter ATmega128 do płytki ewaluacyjnej AVT5311 |
| Mikrokontroler docelowy | ATmega128 |
| Płytka bazowa | AVT5311, złącze JP1 |
| Taktowanie | rezonator kwarcowy 16 MHz |
| Programowanie | złącze ISP 10-pin |
| Debugowanie | złącze JTAG |
| Dodatkowe złącza sygnałowe | J2, J3, J4 – wyprowadzenia portów ATmega128 |
| Płytka PCB | 55×56 mm |
Wersja
AVT1752 C – zlutowany układ. Wersja zawiera zmontowany adapter z mikrokontrolerem ATmega128, rezonatorem 16 MHz, kondensatorami oraz złączami do współpracy z płytką ewaluacyjną AVT5311. Układ wymaga podłączenia do AVT5311, zasilania z płytki bazowej i zaprogramowania mikrokontrolera przez ISP albo JTAG.
Notes
AVT1752 C nie jest samodzielną płytką ewaluacyjną. Do pracy wymaga płytki AVT5311, do której podłączany jest przez złącze JP1.
Mikrokontroler ATmega128 wymaga wgrania programu użytkownika. Na płytce przewidziano programowanie przez ISP oraz programowanie i debugowanie przez JTAG.
Złącza J2, J3 i J4 wyprowadzają dodatkowe sygnały ATmega128, które można wykorzystać w aplikacjach wymagających dostępu do portów mikrokontrolera.
Przed uruchomieniem warto sprawdzić poprawność osadzenia adaptera w złączu płytki AVT5311 oraz zgodność kierunku podłączenia.
Uwaga: AVT1752 C wymaga płytki bazowej AVT5311 oraz programu użytkownika dla ATmega128. Zlutowana wersja nie oznacza gotowego, zaprogramowanego urządzenia działającego samodzielnie.
Najczęściej zadawane pytania
AVT1752 C to zlutowany układ adaptera ATmega128 dla płytki ewaluacyjnej AVT5311. Zawiera zmontowaną płytkę z mikrokontrolerem, rezonatorem 16 MHz, kondensatorami i złączami. Wymaga podłączenia do AVT5311 oraz zaprogramowania mikrokontrolera.
Do użycia mikrokontrolera ATmega128 na płytce ewaluacyjnej AVT5311 oraz wyprowadzenia dodatkowych sygnałów mikrokontrolera na osobne złącza.
Nie. To zlutowany adapter do płytki AVT5311. Wymaga płytki bazowej, zasilania z tej płytki oraz programu użytkownika dla ATmega128.
Nie. ATmega128 wymaga zaprogramowania przez ISP albo JTAG zgodnie z aplikacją użytkownika. Moduł jest adapterem sprzętowym, nie gotowym urządzeniem z firmware użytkowym.
Na adapterze przewidziano 10-pinowe złącze ISP oraz złącze umożliwiające programowanie i debugowanie przez JTAG.
