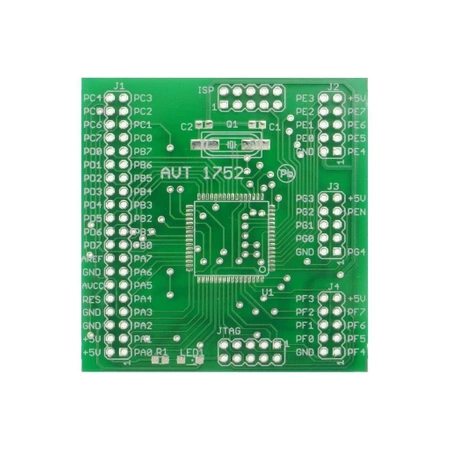

Adapter ATmega128 do płytki ewaluacyjnej AVT5311 - PCB do projektu AVT 1752
- Adapter ATmega128 rozszerza płytkę ewaluacyjną AVT5311 o możliwość pracy z większym mikrokontrolerem AVR. Wersja A zawiera PCB do AVT1752; elementy kompletujesz osobno.
Przejściówka ATmega128 dla płytki testowej AVR - płytka PCB do AVT1752
Płytka PCB do wykonania adaptera umożliwiającego użycie ATmega128 na płytce ewaluacyjnej AVT5311.
ATmega128 jako rozszerzenie płytki ewaluacyjnej AVT5311
AVT1752 to adapter dla użytkowników płytki ewaluacyjnej AVT5311, którzy chcą pracować z mikrokontrolerem ATmega128. Moduł dołącza się do złącza JP1 płytki testowej AVR, dzięki czemu ATmega128 można wykorzystać w środowisku przygotowanym dla AVT5311.

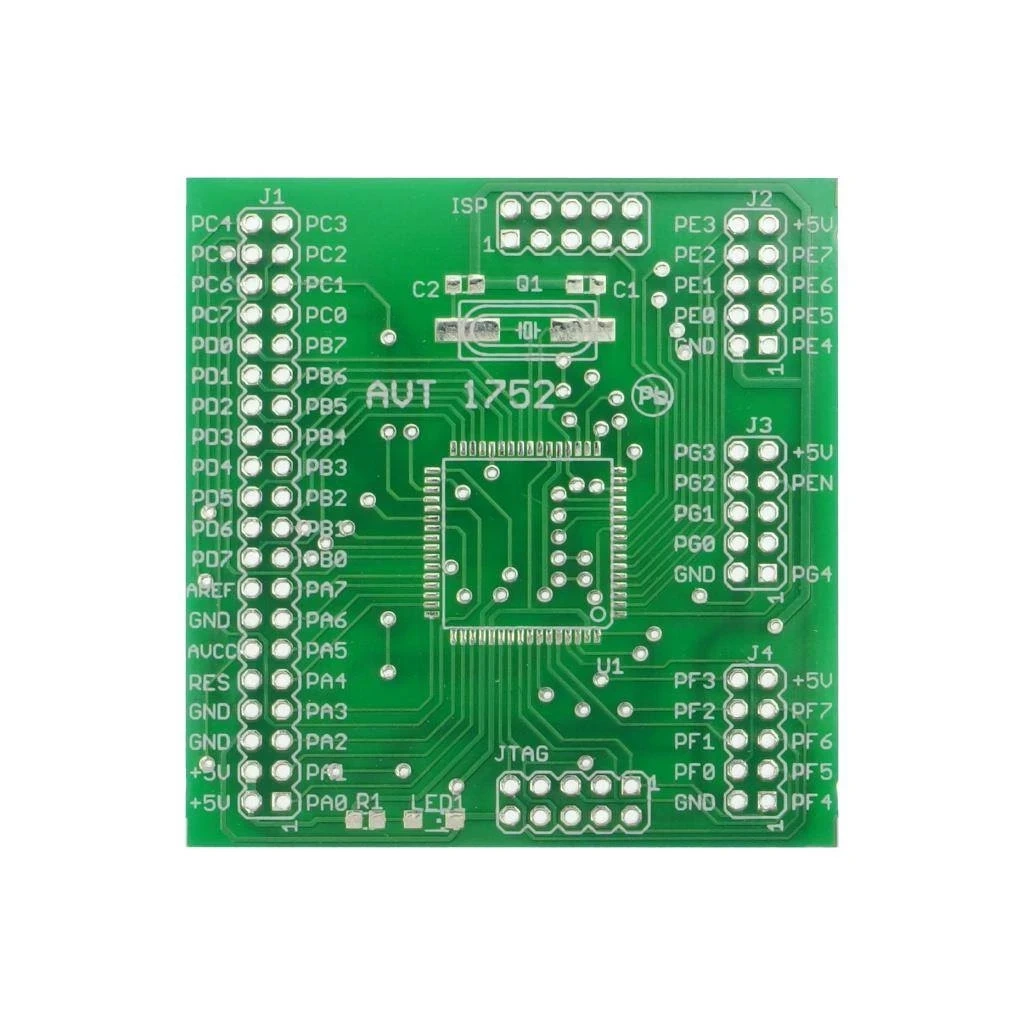

Na płytce przewidziano złącze J1 do połączenia z AVT5311, dodatkowe złącza J2, J3 i J4 z wyprowadzonymi sygnałami mikrokontrolera, rezonator kwarcowy 16 MHz, 10-pinowe złącze ISP oraz złącze do programowania i debugowania przez JTAG. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1752
Adapter mikrokontrolera ATmega128 do płytki ewaluacyjnej AVT5311 z dodatkowymi złączami programowania i portów.
| Wersja | A – płytka drukowana PCB |
| Funkcja | adapter ATmega128 do płytki ewaluacyjnej AVT5311 |
| Mikrokontroler docelowy | ATmega128 |
| Płytka bazowa | AVT5311, złącze JP1 |
| Taktowanie | rezonator kwarcowy 16 MHz |
| Programowanie | złącze ISP 10-pin |
| Debugowanie | złącze JTAG |
| Dodatkowe złącza sygnałowe | J2, J3, J4 – wyprowadzenia portów ATmega128 |
| Płytka PCB | 55×56 mm |
Wersja
AVT1752 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- C1, C2: 22 pF
- U1: ATmega128
- Q1: rezonator kwarcowy 16 MHz
- J1: goldpin 2×20
- J2, J3, J4: goldpin 2×5
Notes
AVT1752 jest adapterem do płytki ewaluacyjnej AVT5311. Płytka bazowa AVT5311 nie jest częścią tej wersji produktu.
Mikrokontroler ATmega128 wymaga programowania przez ISP albo JTAG zgodnie z przygotowywanym projektem użytkownika.
Złącza J2, J3 i J4 wyprowadzają dodatkowe sygnały mikrokontrolera, które nie są wykorzystywane bezpośrednio przez złącze J1.
Montaż ATmega128 wymaga ostrożności ze względu na mały raster wyprowadzeń. Warto używać topnika i skontrolować brak zwarć między nóżkami układu.
Uwaga: AVT1752 nie jest samodzielną płytką ewaluacyjną. Do pracy wymaga płytki AVT5311, zasilania z układu bazowego oraz zaprogramowania mikrokontrolera ATmega128 odpowiednim programem użytkownika.
Najczęściej zadawane pytania
AVT1752 A zawiera wyłącznie płytkę PCB do projektu adaptera ATmega128 dla płytki ewaluacyjnej AVT5311. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do użycia mikrokontrolera ATmega128 na płytce ewaluacyjnej AVT5311 oraz wyprowadzenia dodatkowych sygnałów mikrokontrolera na osobne złącza.
Nie. To adapter przeznaczony do współpracy z płytką ewaluacyjną AVT5311. Sama płytka AVT5311 nie jest częścią AVT1752.
W wersji A mikrokontroler nie jest elementem zestawu. Po skompletowaniu elementów i montażu ATmega128 wymaga zaprogramowania przez ISP lub JTAG zgodnie z projektem użytkownika.
Na adapterze przewidziano 10-pinowe złącze ISP oraz złącze umożliwiające programowanie i debugowanie przez JTAG.
