Adapter ATmega128 do płytki ewaluacyjnej AVT5311 - KIT AVT 1752
- Adapter ATmega128 do AVT5311 z wyprowadzeniami portów, rezonatorem 16 MHz oraz złączami ISP i JTAG. AVT1752 B to KIT DIY z PCB i elementami do lutowania.
Przejściówka ATmega128 dla płytki testowej AVR - KIT DIY AVT1752
KIT do wykonania adaptera ATmega128 przeznaczonego do płytki ewaluacyjnej AVT5311.
Adapter ATmega128 do pracy z AVT5311
AVT1752 pozwala wykonać adapter, który umożliwia zastosowanie mikrokontrolera ATmega128 na płytce ewaluacyjnej AVT5311. Moduł podłącza się do złącza JP1 płytki testowej AVR, rozszerzając ją o większy mikrokontroler z dodatkowymi portami.

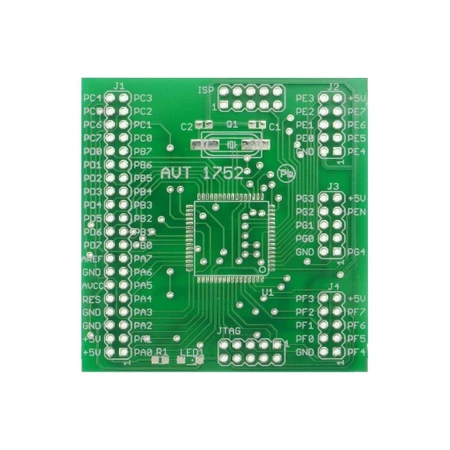

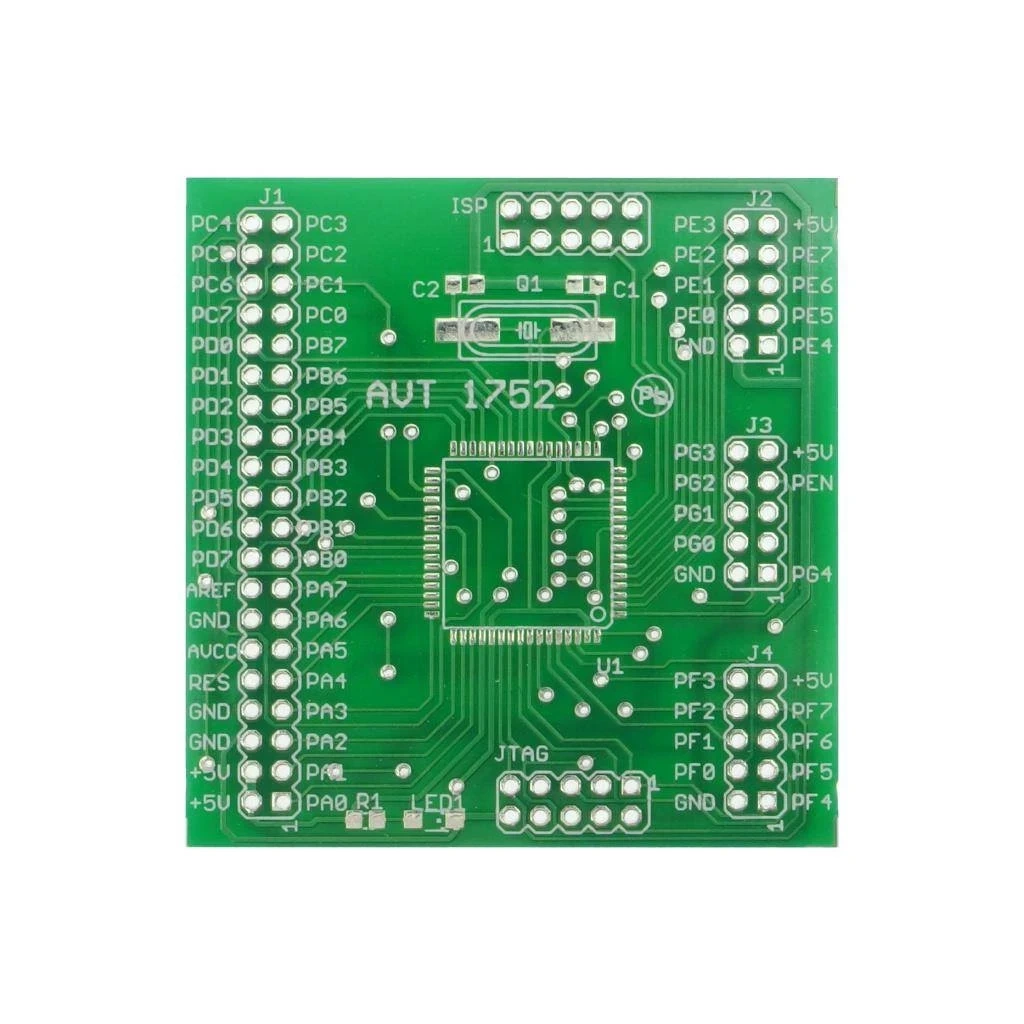

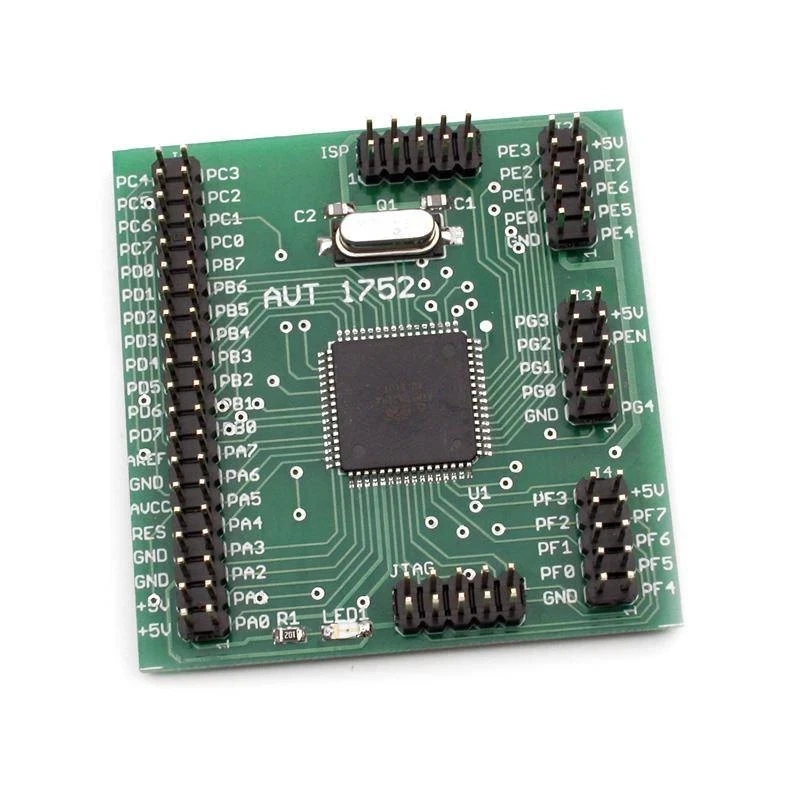

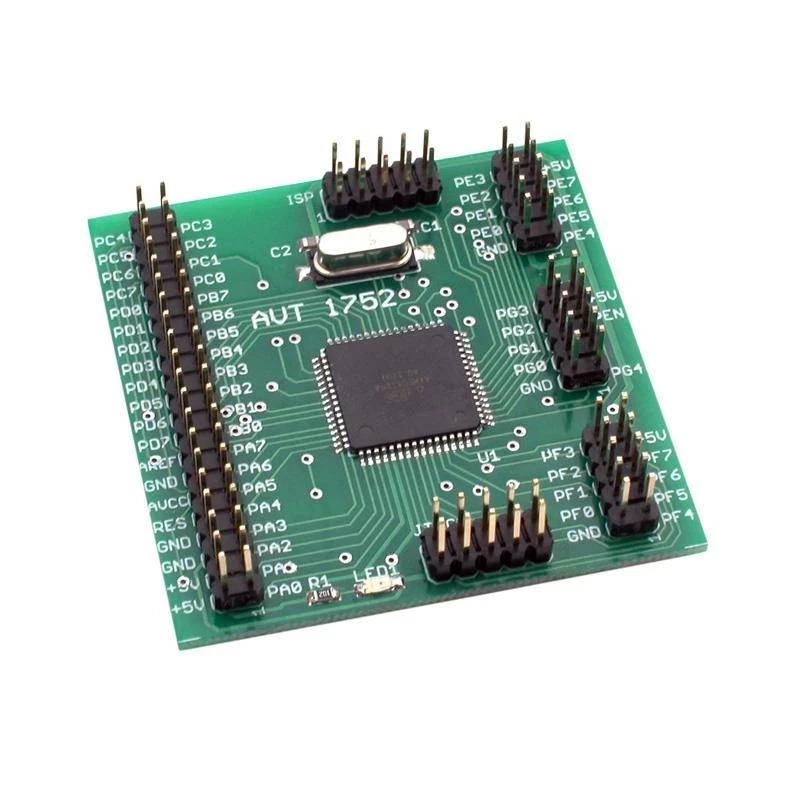

Na płytce dostępne są złącza programowania ISP i JTAG, rezonator kwarcowy 16 MHz oraz dodatkowe wyprowadzenia portów mikrokontrolera na złączach J2, J3 i J4. AVT1752 B to KIT DIY z PCB i elementami do lutowania; po montażu mikrokontroler trzeba zaprogramować zgodnie z własnym projektem.
Karta techniczna
AVT1752
Adapter mikrokontrolera ATmega128 do płytki ewaluacyjnej AVT5311 z dodatkowymi złączami programowania i portów.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | adapter ATmega128 do płytki ewaluacyjnej AVT5311 |
| Mikrokontroler docelowy | ATmega128 |
| Płytka bazowa | AVT5311, złącze JP1 |
| Taktowanie | rezonator kwarcowy 16 MHz |
| Programowanie | złącze ISP 10-pin |
| Debugowanie | złącze JTAG |
| Dodatkowe złącza sygnałowe | J2, J3, J4 – wyprowadzenia portów ATmega128 |
| Płytka PCB | 55×56 mm |
Wersja
AVT1752 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, mikrokontroler ATmega128, rezonator kwarcowy 16 MHz, kondensatory 22 pF oraz złącza goldpin do wykonania adaptera dla płytki ewaluacyjnej AVT5311.
Notes
AVT1752 jest adapterem do płytki ewaluacyjnej AVT5311. Płytka bazowa AVT5311 nie jest częścią tej wersji produktu.
Mikrokontroler ATmega128 wymaga zaprogramowania przez ISP albo JTAG zgodnie z własnym projektem użytkownika.
Złącza J2, J3 i J4 wyprowadzają dodatkowe sygnały mikrokontrolera, które można wykorzystać w aplikacjach wymagających dostępu do portów ATmega128.
Montaż ATmega128 wymaga dokładności ze względu na mały raster wyprowadzeń. Po lutowaniu należy sprawdzić, czy między nóżkami mikrokontrolera nie ma zwarć.
Uwaga: AVT1752 nie jest samodzielną płytką ewaluacyjną. Do pracy wymaga płytki AVT5311, zasilania z układu bazowego oraz zaprogramowania mikrokontrolera ATmega128 odpowiednim programem użytkownika.
Najczęściej zadawane pytania
AVT1752 B to zestaw KIT z płytką PCB i elementami do zlutowania adaptera ATmega128 dla płytki ewaluacyjnej AVT5311. Zawiera ATmega128, rezonator 16 MHz, kondensatory i złącza goldpin.
Do użycia mikrokontrolera ATmega128 na płytce ewaluacyjnej AVT5311 oraz wyprowadzenia dodatkowych sygnałów mikrokontrolera na osobne złącza.
Nie. To adapter przeznaczony do współpracy z płytką ewaluacyjną AVT5311. Sama płytka AVT5311 nie jest częścią AVT1752.
Tak. ATmega128 w tym adapterze wymaga zaprogramowania przez ISP albo JTAG zgodnie z projektem użytkownika.
Na adapterze przewidziano 10-pinowe złącze ISP oraz złącze umożliwiające programowanie i debugowanie przez JTAG.
