8-kanałowy termometr USB DS1820 – system pomiaru temperatury AVT570/USB
Układ mierzy temperaturę w maksymalnie ośmiu punktach i przesyła wyniki do komputera przez USB.
Wielopunktowy pomiar temperatury z akwizycją w PC
AVT570/USB pozwala zbudować 8-kanałowy system pomiaru temperatury współpracujący z komputerem. Zamiast lokalnego wyświetlacza wyniki są przesyłane przez USB do aplikacji PC albo do programu terminalowego obsługującego wirtualny port COM.
Każdy czujnik DS1820 ma osobne wejście mikrokontrolera, dzięki czemu czujniki nie wymagają wcześniejszej rejestracji numerów seryjnych. Wszystkie kanały są odczytywane równolegle, a pełny zestaw wyników jest aktualizowany co około 2 sekundy.
Karta techniczna
AVT570/USB
8-kanałowy termometr USB z mikrokontrolerem PIC18F2320, konwerterem FT232R, obsługą czujników DS1820 i transmisją danych do komputera przez wirtualny port COM.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | 8-kanałowy system pomiaru temperatury z USB |
| Liczba kanałów pomiarowych | do 8 kanałów |
| Czujniki temperatury | DS1820, maksymalnie 8 sztuk |
| Sposób podłączenia czujników | każdy czujnik do osobnego złącza CON1…CON8 |
| Rejestracja czujników | nie jest wymagana |
| Magistrala czujników | 1-Wire, osobna linia mikrokontrolera dla każdego czujnika |
| Rozdzielczość wskazań | 0,1°C |
| Zakres pomiaru temperatury | -55°C…+125°C |
| Cykl pomiarowy | odczyt wszystkich kanałów co około 2 sekundy |
| Prezentacja wyników | aplikacja PC albo program terminalowy |
| Komunikacja z komputerem | USB jako wirtualny port COM |
| Konwerter USB-UART | FT232R / FT232RL |
| Prędkość transmisji | 19200 bd |
| Format danych | wartości temperatur ze wszystkich kanałów, ze stałą długością przesyłanych danych |
| Sygnalizacja transmisji | dioda DATA błyska przy aktualizacji pomiarów |
| Mikrokontroler | PIC18F2320, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | rezonator kwarcowy 4 MHz |
| Zasilanie | 5 V ze złącza USB |
| Złącze USB | USB typu B |
| Złącza czujników | CON1…CON8, ARK2 3,5 mm |
| Przewód czujnika | np. dwużyłowy przewód telefoniczny 1×2 |
| Maksymalna długość przewodu czujnika | około 30 m |
| Sterowniki PC | wymagany sterownik wirtualnego portu COM dla FT232R |
| Wymiary płytki PCB | 37×63 mm |

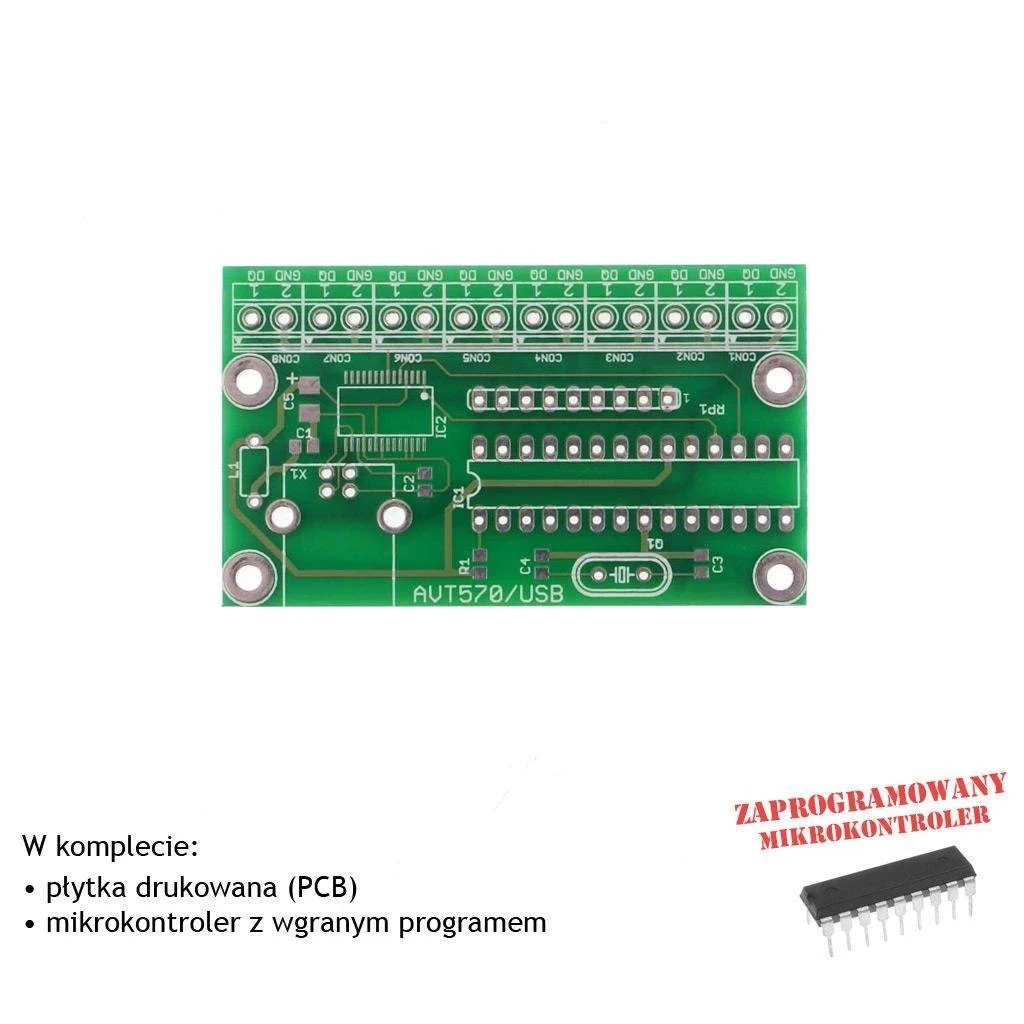

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT570/USB A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC18F2320 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 kΩ, SMD 0805
- R2: RPACK 8×2,7 kΩ
- C1: 10 nF, SMD 0805
- C2: 100 nF, SMD 0805
- C3, C4: 30 pF, SMD 0805
- C5: 10 µF / 16 V, SMD
- IC1: PIC18F2320, zaprogramowany
- IC2: FT232RL
- Q1: rezonator kwarcowy 4 MHz
- L1: koralik ferrytowy
- J1: złącze USB typu B
- CON1-CON8: złącza ARK2 3,5 mm
- Czujniki DS1820, do 8 sztuk, zależnie od liczby używanych kanałów
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować PIC18F2320 do podstawowego uruchomienia termometru.
Do pracy z komputerem potrzebny jest sterownik wirtualnego portu COM dla układu FT232R. Po instalacji system widzi urządzenie jako dodatkowy port COM, z którym można komunikować się aplikacją termometru albo terminalem ustawionym na 19200 bd.
Każdy czujnik DS1820 podłącza się do osobnego złącza CON1…CON8. Przy dłuższych przewodach warto zadbać o solidne połączenia i prowadzenie przewodów z dala od źródeł zakłóceń.
Uwaga: Układ jest zasilany z portu USB komputera. Nie należy doprowadzać zewnętrznego napięcia do linii zasilania USB ani do wejść czujników, a przed podłączeniem do PC trzeba sprawdzić poprawność montażu układu FT232RL, złącza USB i zasilania 5 V.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC18F2320. Pozostałe elementy trzeba skompletować osobno.
To 8-kanałowy termometr USB do pomiaru temperatury w kilku punktach i przesyłania wyników do komputera PC.
Można podłączyć do 8 czujników DS1820. Każdy czujnik ma osobne złącze, więc nie trzeba rejestrować numerów seryjnych czujników.
Pełny zestaw temperatur jest odczytywany i wysyłany do komputera co około 2 sekundy.
Nie. Wyniki są prezentowane w aplikacji PC albo w programie terminalowym po połączeniu przez wirtualny port COM.
Potrzebny jest sterownik wirtualnego portu COM dla układu FT232R. Po instalacji komputer wykrywa termometr jako port COM.
Czujniki można podłączać przewodem dwużyłowym, na przykład telefonicznym. Maksymalna długość przewodu podana dla projektu to około 30 m.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Układ FT232RL, złącze USB, czujniki DS1820, rezonator, złącza ARK, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
