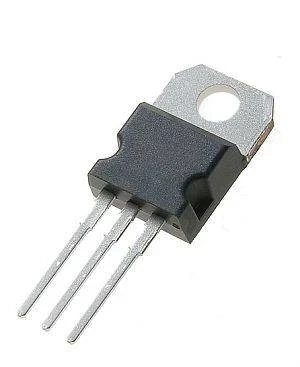

Stabilizator liniowy +24V o obciążalności 2A w obudowie TO-220

W oznaczeniu serii litera po liczbie 78 mówi o wydajności prądowej: S oznacza 2A, czyli dwukrotnie więcej niż zwykły 7824 i dwadzieścia razy więcej niż 78L24. Układ utrzymuje na wyjściu stałe +24V, dopóki wejście pozostaje o co najmniej 2V wyższe. Przy 2A i różnicy napięć 5V straty sięgają 10W, więc radiator jest tu obowiązkowy, a jego dobór wynika z rzeczywistej różnicy napięć, nie z samego prądu. Zabezpieczenie termiczne wyłączy układ przed uszkodzeniem, ale zasilanie wtedy zaniknie, co przy pracy ciągłej oznacza przerwy w działaniu układu. Na wejściu i wyjściu wymaga kondensatorów blisko wyprowadzeń.

Specyfikacja techniczna

• napięcie wyjściowe: +24V
• prąd wyjściowy: 2A
• minimalna różnica napięć wejście-wyjście: 2V
• zabezpieczenia: termiczne i zwarciowe
• chłodzenie: radiator wymagany przy większych obciążeniach
• obudowa: TO-220
• montaż: przewlekany
