Licznik dziesiętny z wyjściami wolnymi od stanów przejściowych

74HC4017 przy każdym takcie zegara przenosi stan wysoki na kolejne z dziesięciu wyjść Q0 do Q9, po czym wraca do początku. Wewnętrznie pracuje jako pięciostopniowy licznik Johnsona, a nie binarny, i stąd bierze się jego główna zaleta: w takim liczniku przy każdym takcie zmienia się tylko jeden bit, więc dekoder nigdy nie przechodzi przez fałszywy stan pośredni. W liczniku binarnym przejście ze stanu 0111 na 1000 wymaga jednoczesnej zmiany czterech bitów i dekoder na ułamek mikrosekundy wystawia przypadkowe wskazanie — tutaj takich szpilek nie ma, dlatego wyjścia można podać wprost na sterowane obwody. Układ zawiera też obwód korekcji stanu: pięć przerzutników daje 32 kombinacje, z których używanych jest dziesięć, a jeśli zakłócenie wprowadzi licznik w stan spoza sekwencji, wraca on do poprawnego liczenia w ciągu 11 impulsów zegara. Do kaskadowania służy wyjście Q5-9, dające jeden impuls na dziesięć taktów — po podaniu go na wejście zegarowe kolejnego układu powstaje licznik o zakresie sto, tysiąc i dalej. Podłączenie wybranego wyjścia do wejścia zerującego zmienia układ w dzielnik częstotliwości o dowolnym przełożeniu od dwóch do dziesięciu.

Specyfikacja techniczna

• typ: pięciostopniowy licznik dekadowy Johnsona z dekoderem
• wyjścia: Q0 do Q9, aktywne w stanie wysokim, jedno aktywne w danej chwili
• wyjście przeniesienia Q5-9, aktywne w stanie niskim w stanach od 5 do 9
• wejścia zegarowe: CP0 wyzwalane zboczem narastającym oraz CP1 zboczem opadającym
• wejście zerujące MR, asynchroniczne, nadrzędne wobec zegara
• napięcie zasilania: 2 do 6 V
• poziomy logiczne wejść: CMOS
• automatyczna korekcja stanu w ciągu 11 impulsów
• diody ograniczające na wejściach, umożliwiające pracę z rezystorami ograniczającymi prąd
• zgodność z normą JEDEC 7A oraz układem wyprowadzeń serii 4000B

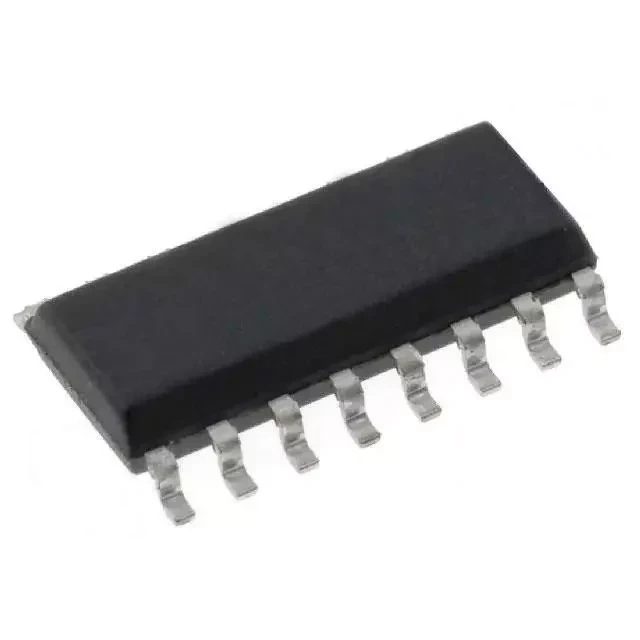

• obudowa: SO-16, montaż powierzchniowy SMD
