Cztery przerzutniki D ze wspólnym zegarem, czyli czterobitowy rejestr

Cztery przerzutniki taktowane jednym zegarem przepisują na wyjścia stan czterech wejść w tej samej chwili. Daje to czterobitowy rejestr zatrzaskowy, w którym całe słowo zostaje zapamiętane jednym impulsem, bez ryzyka, że poszczególne bity zmienią się w różnych momentach. Każdy przerzutnik udostępnia wyjście proste i zanegowane, więc sygnał odwrotny nie wymaga dodatkowego inwertera. Wspólne wejście zerujące działa asynchronicznie, niezależnie od zegara, co pozwala wymusić stan początkowy rejestru po włączeniu zasilania.

Specyfikacja techniczna

• typ: poczwórny przerzutnik D
• liczba kanałów: 4
• zegar: wspólny, wyzwalanie zboczem narastającym
• zerowanie: wspólne, asynchroniczne
• wyjścia: proste i zanegowane
• napięcie zasilania: 2-6V

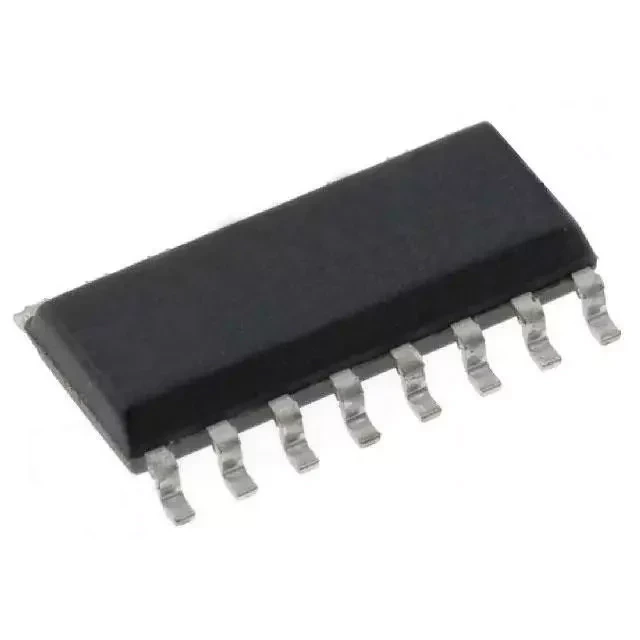

• obudowa: SO-16
• montaż: powierzchniowy
