Cztery multipleksery 2 na 1 przełączane wspólnym sygnałem wyboru

Multiplekser przepuszcza na wyjście jedno z dwóch wejść, w zależności od stanu linii wyboru. Cztery takie tory sterowane wspólnym sygnałem pozwalają przełączyć całą czterobitową szynę jednym poleceniem, co upraszcza wybór między dwoma źródłami danych albo dwoma zestawami adresów. Dodatkowe wejście blokujące ustawia wszystkie wyjścia w stan niski niezależnie od danych. Przełączanie jest jednokierunkowe, w odróżnieniu od przełączników analogowych, które przewodzą w obie strony: układ ma wejścia i wyjścia o ustalonym kierunku i nie nadaje się do przełączania sygnałów analogowych.

Specyfikacja techniczna

• typ: multiplekser 2 na 1
• liczba torów: 4
• sterowanie: wspólna linia wyboru oraz wejście blokujące
• rodzina logiczna: HC
• napięcie zasilania: 2-6V

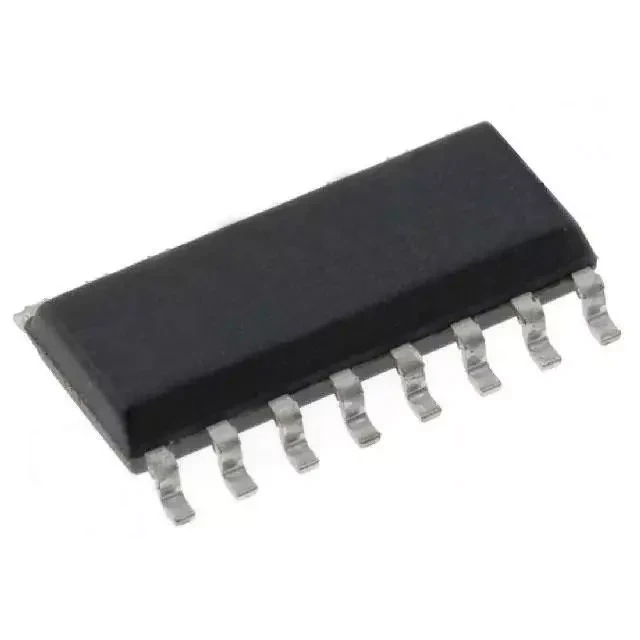

• obudowa: SO-16
• montaż: powierzchniowy
