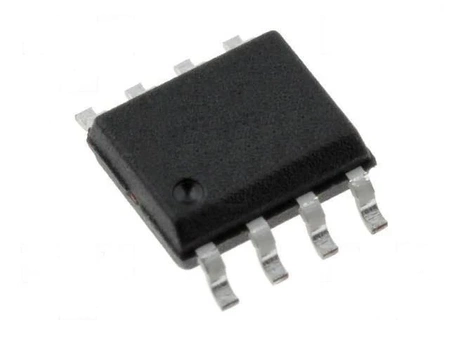

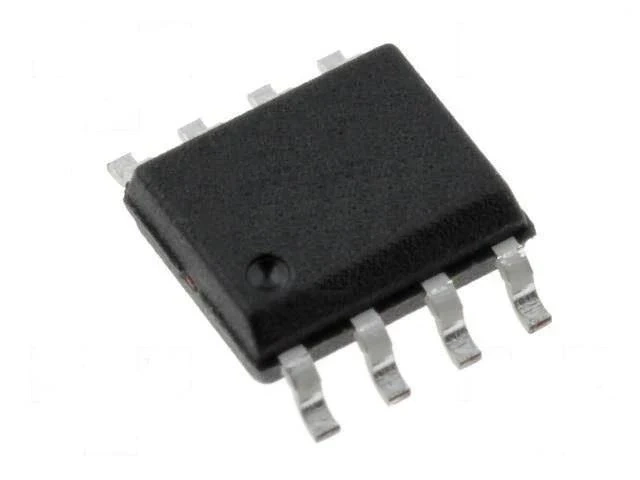

Pamięć EEPROM 8 kbit na dwóch liniach magistrali I2C

Mikrokontroler traci zawartość pamięci RAM po odłączeniu zasilania, a wpisywanie nastaw do pamięci programu wymaga jej kasowania w całości. Zewnętrzna pamięć EEPROM przechowuje dane bez zasilania i pozwala nadpisywać pojedyncze bajty, więc nadaje się do liczników pracy, kalibracji i ustawień użytkownika. Układ zajmuje w systemie tylko dwie linie: dane i zegar, wspólne z innymi układami na tej samej magistrali. Zapis pojedynczego bajtu trwa kilka milisekund i przez ten czas pamięć nie odpowiada na magistrali, dlatego program musi odpytywać ją o gotowość albo odczekać ten czas przed kolejną operacją.

Specyfikacja techniczna

• typ: pamięć EEPROM
• pojemność: 8kbit, czyli 1024 bajty
• magistrala: I2C
• organizacja: zapis stronicowy i pojedynczych bajtów
• obudowa: SO-8
• montaż: powierzchniowy
