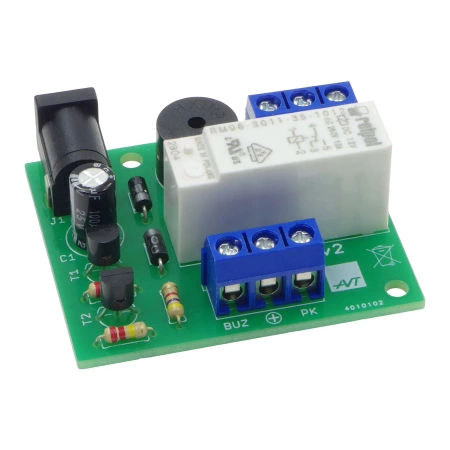

2-poziomowy alarm ostrzegający przed zalaniem - zlutowany KIT AVT 1612
- Monitoruj dwa poziomy wody w piwnicy, pralni lub przy zbiorniku. AVT1612 C to zlutowany alarm zalania do montażu z elektrodami pomiarowymi.
2-poziomowy alarm ostrzegający przed zalaniem - zlutowany AVT1612
Zlutowany alarm zalania do monitorowania dwóch poziomów wody i sterowania sygnalizacją lub przekaźnikiem.
Zlutowany alarm zalania do monitorowania dwóch poziomów wody

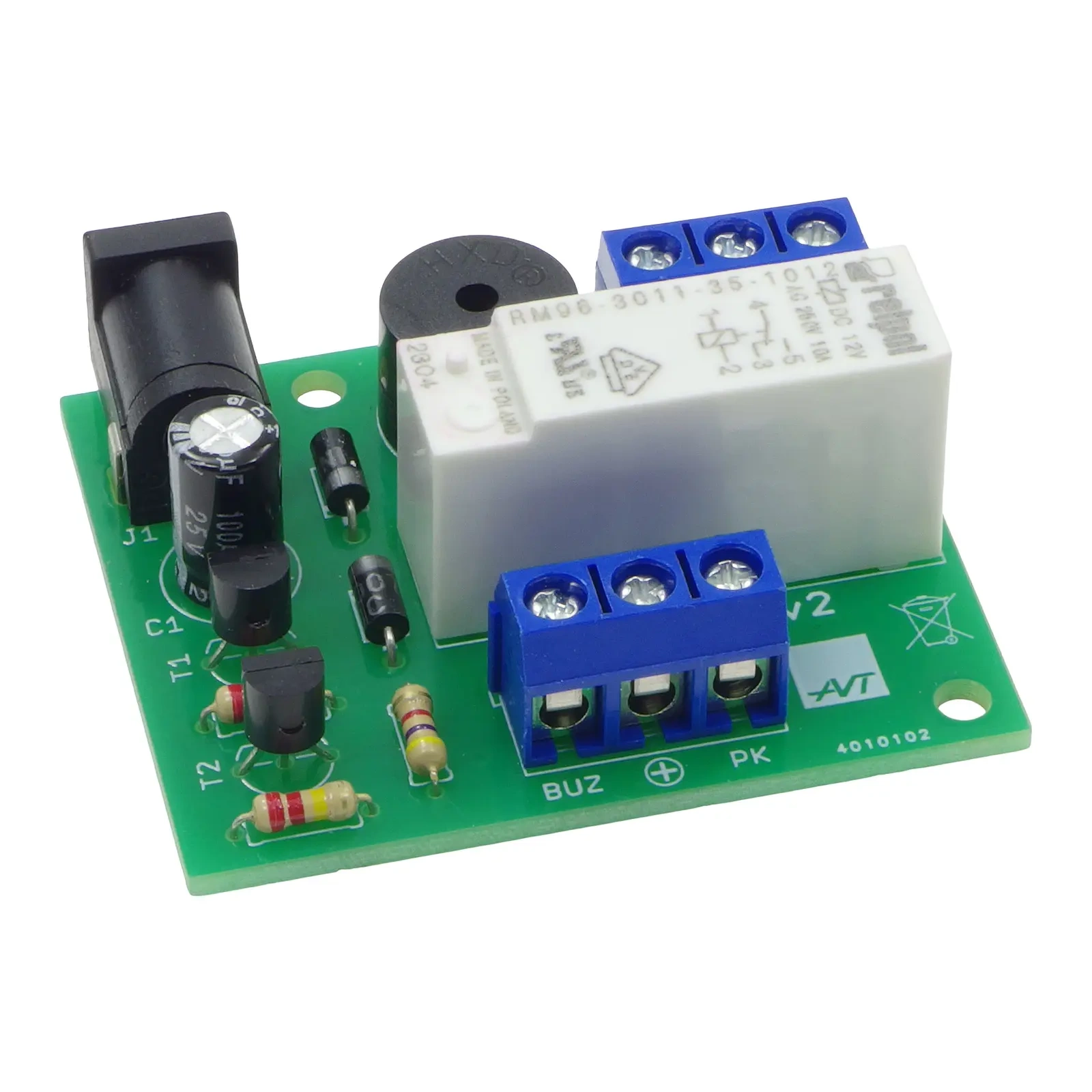

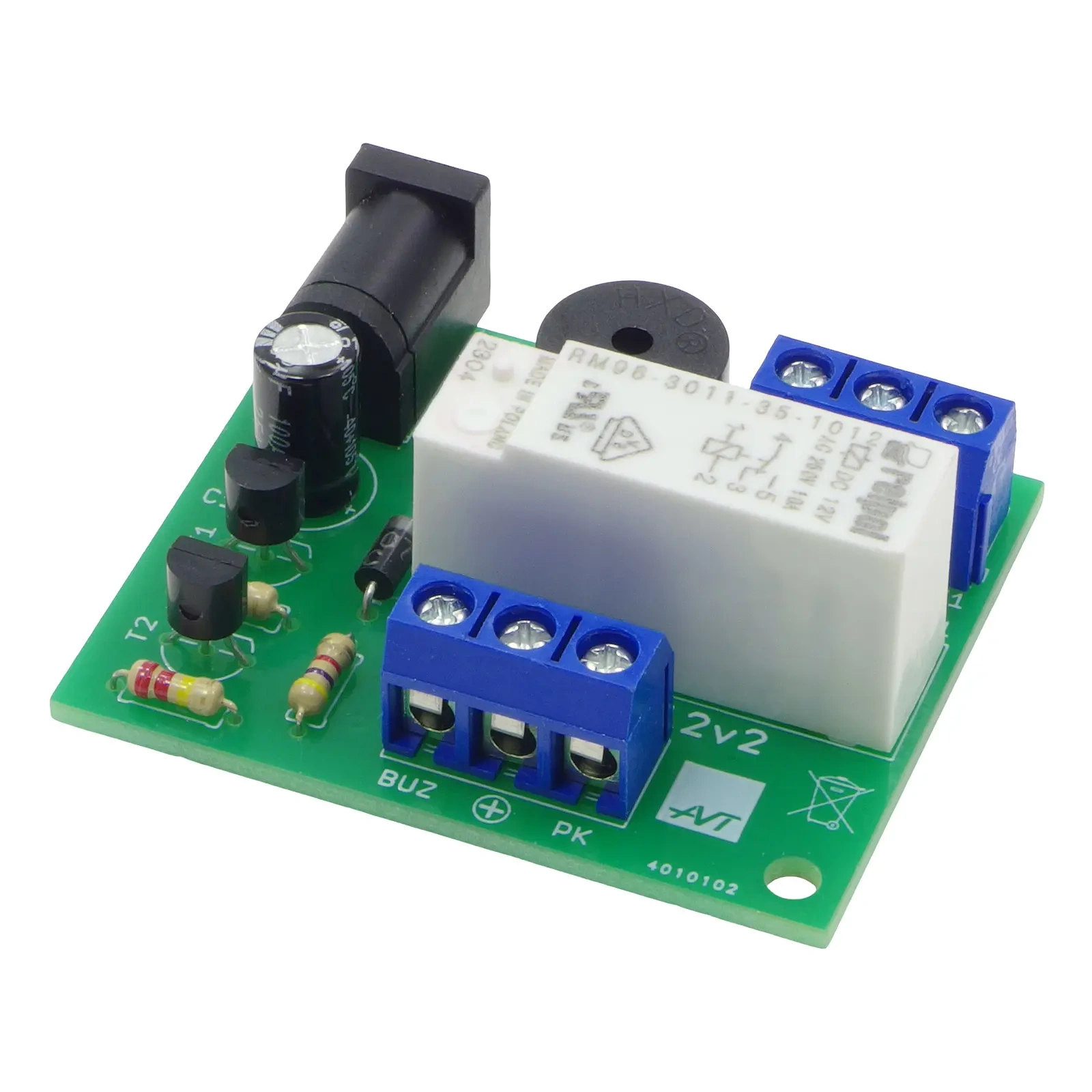

AVT1612 C to zlutowany układ dwupoziomowego alarmu zalania. Pozwala wykrywać obecność wody na dwóch wysokościach i uruchamiać odpowiednią reakcję: sygnał dźwiękowy albo przełączenie styków przekaźnika.

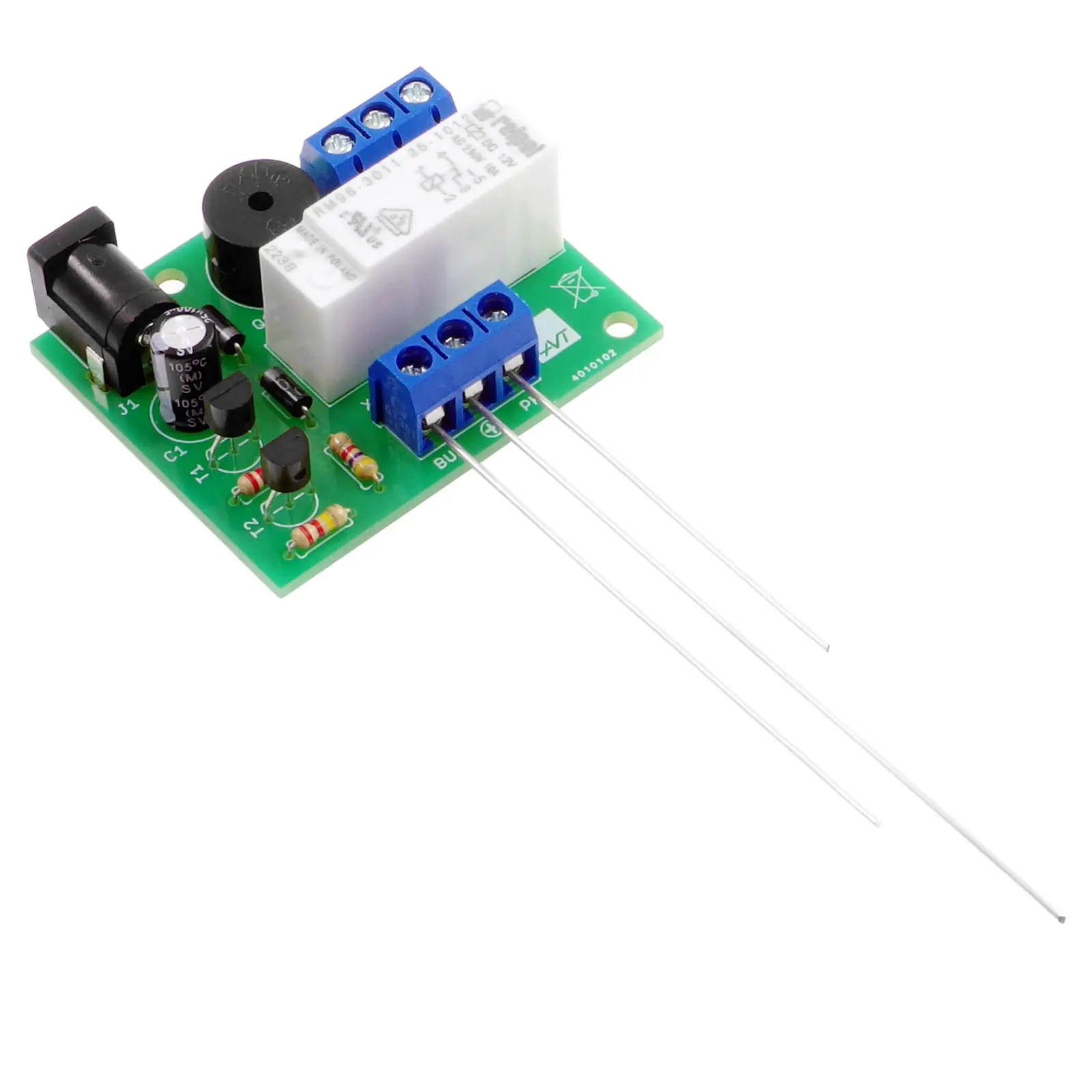

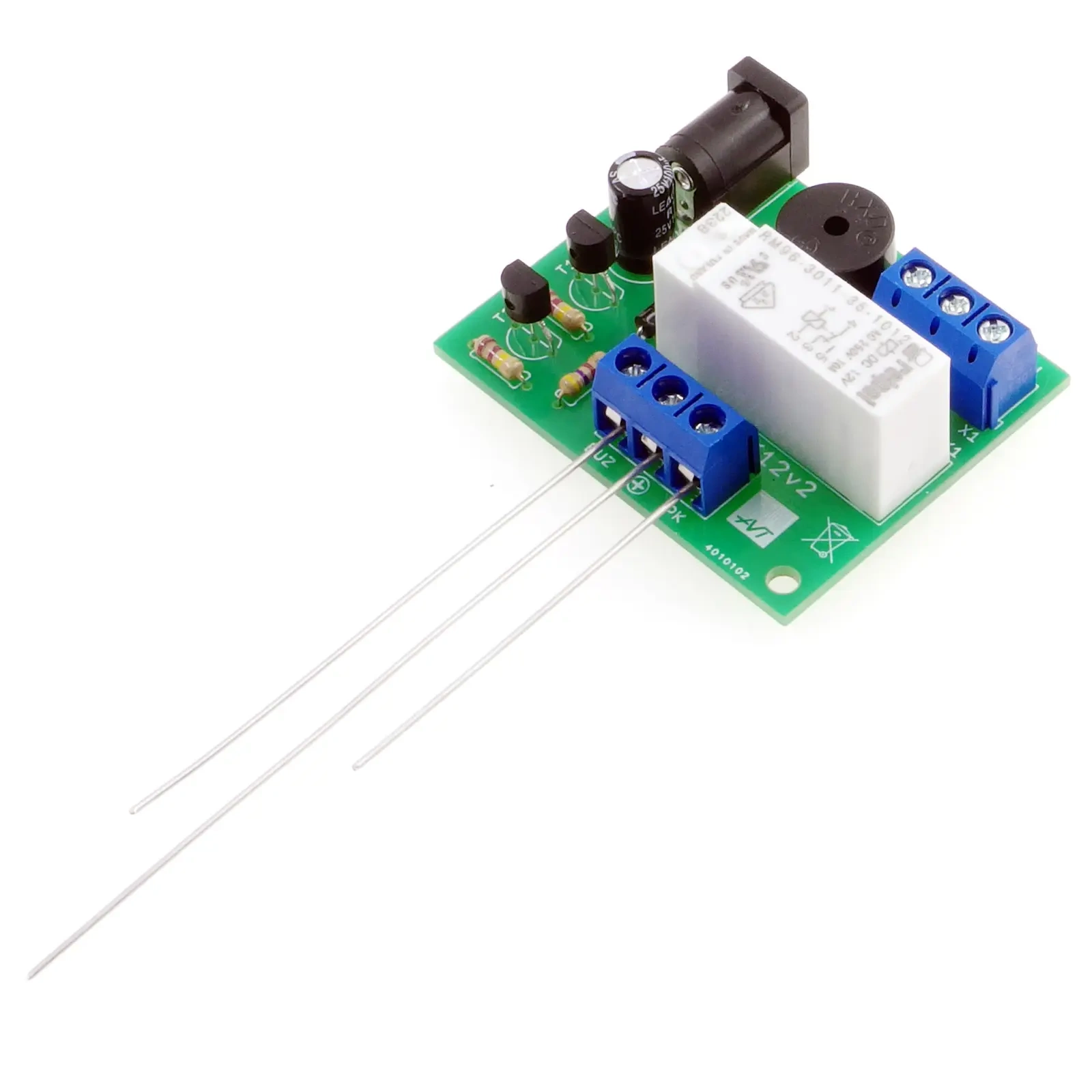

Do pracy wymagane są trzy elektrody pomiarowe wykonane z odcinków przewodu lub drutu. Ich długość ustala kolejność sygnalizacji i poziom, przy którym zadziała brzęczyk albo przekaźnik. Wersja C wymaga zasilania 12 VDC, podłączenia elektrod, montażu w obudowie oraz dopasowania wyjścia przekaźnikowego do sterowanego obwodu.
Karta techniczna
AVT1612
Zlutowany dwupoziomowy alarm zalania z sygnalizacją dźwiękową, wyjściem przekaźnikowym i elektrodami pomiarowymi do wykrywania obecności wody.
| Wersja | C – zlutowany układ |
| Funkcja | dwupoziomowa sygnalizacja obecności wody |
| Zastosowanie | czujnik zalania, alarm podłogowy, kontrola poziomu wody, system osuszania piwnicy |
| Liczba poziomów detekcji | 2 poziomy wody |
| Sygnalizacja lokalna | piezo z generatorem 12 V |

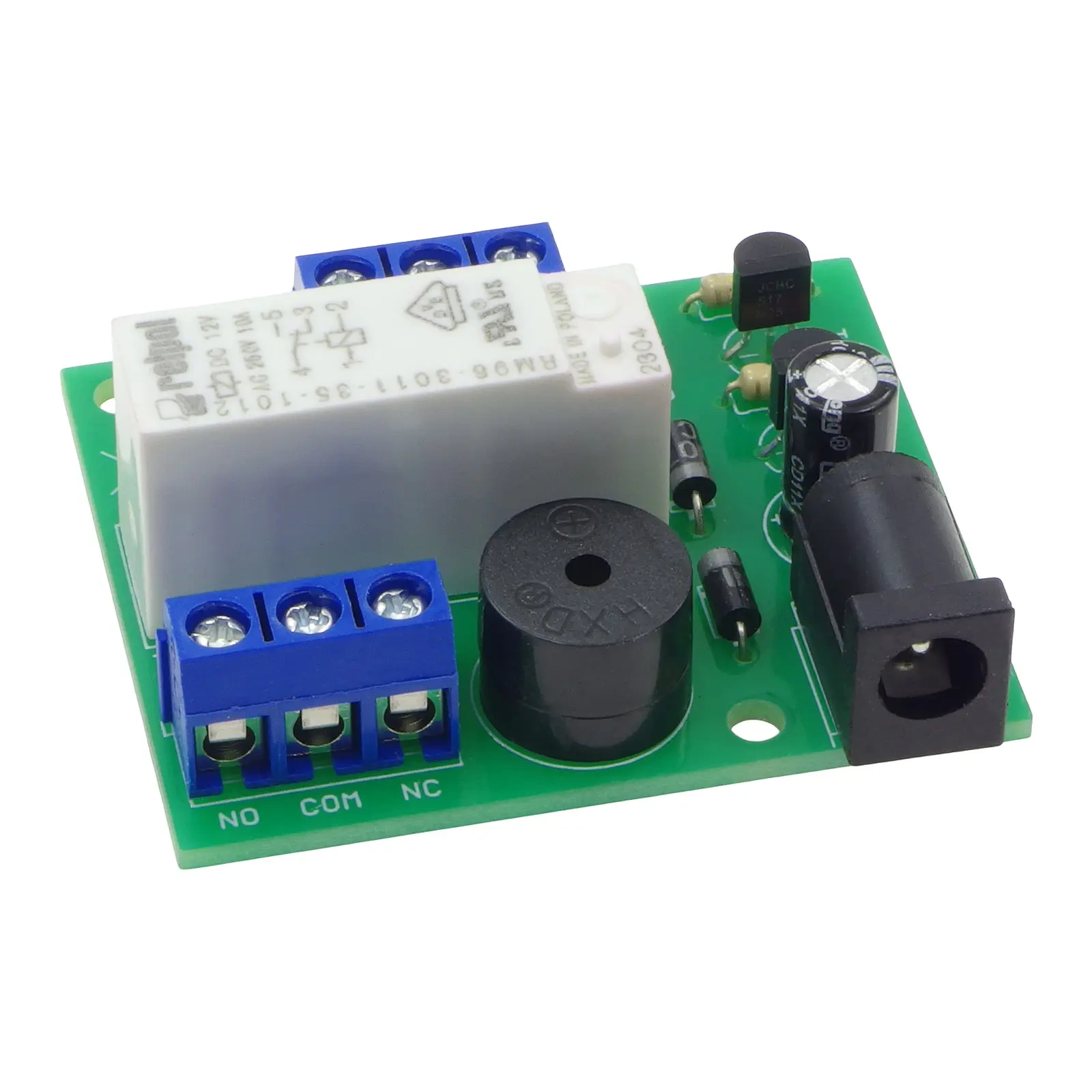

| Wyjście przekaźnikowe | styki przełączne NO / COM / NC |
| Obciążalność styków | 230 V / 10 A |
| Kolejność sygnalizacji | ustalana długością elektrod pomiarowych |
| Sondy pomiarowe | trzy elektrody: wspólna +, BUZ i PK |
| Zasilanie | 12 VDC |
| Zabezpieczenie zasilania | dioda zabezpieczająca przed odwrotną polaryzacją |
| Płytka PCB | 40×48 mm |
Wersja

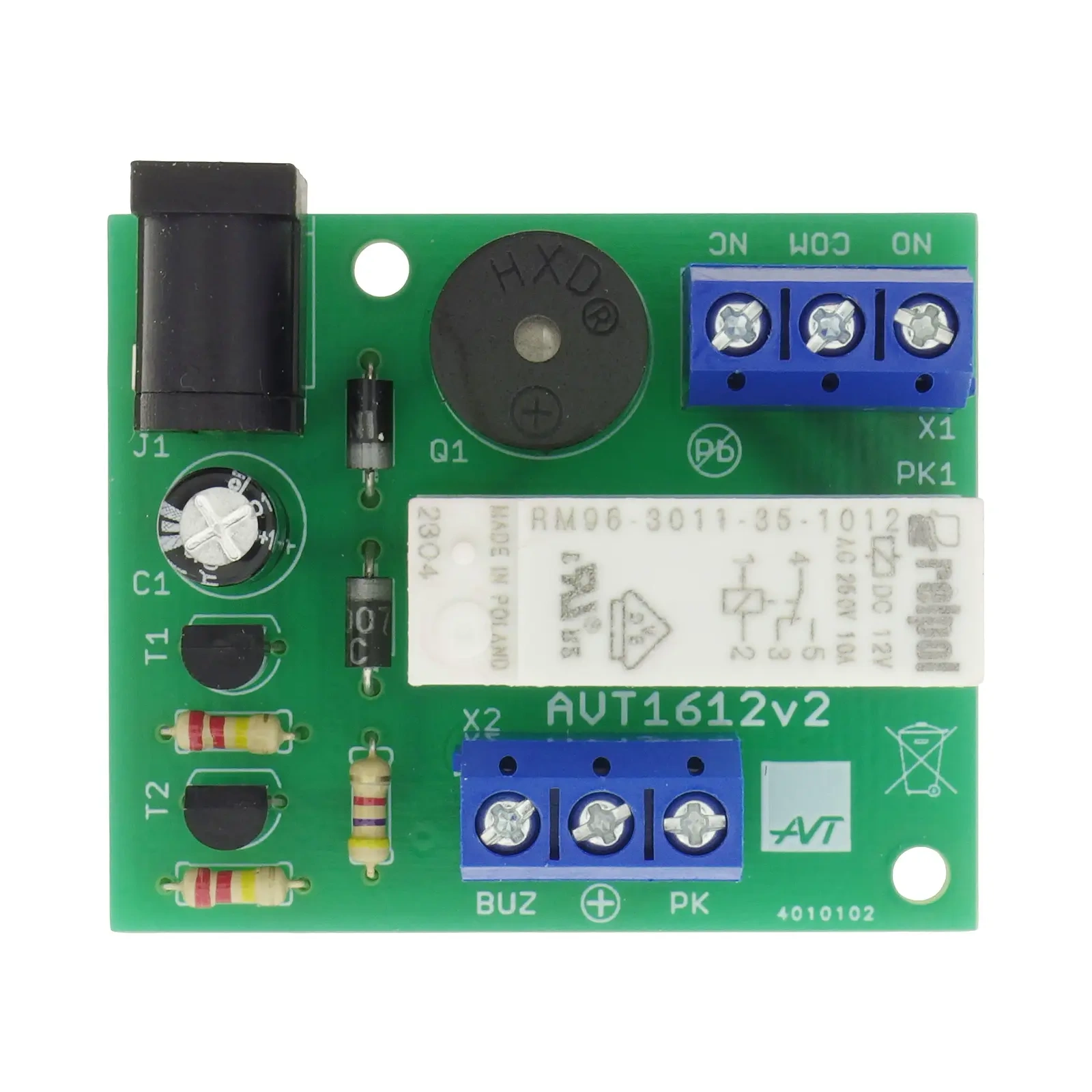

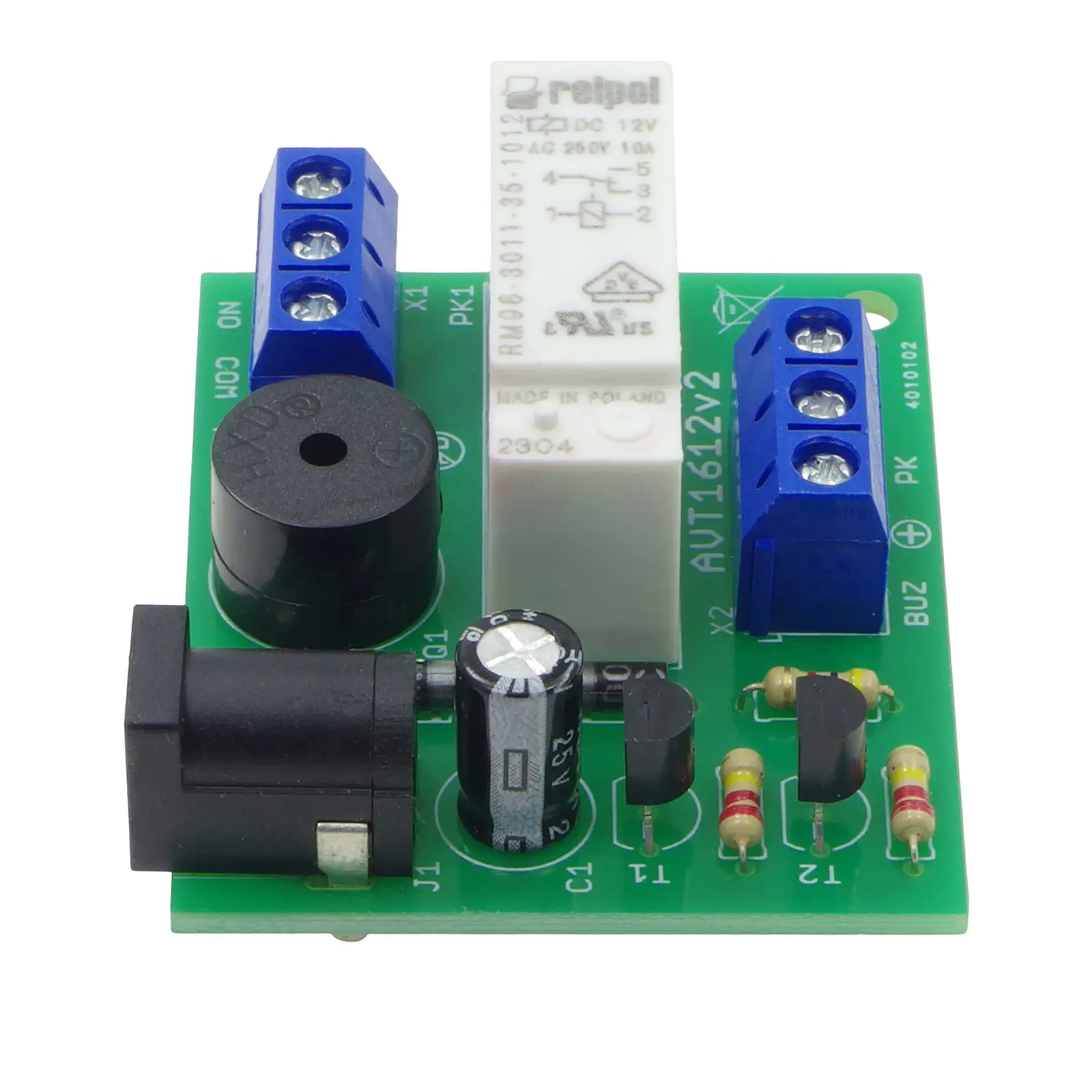

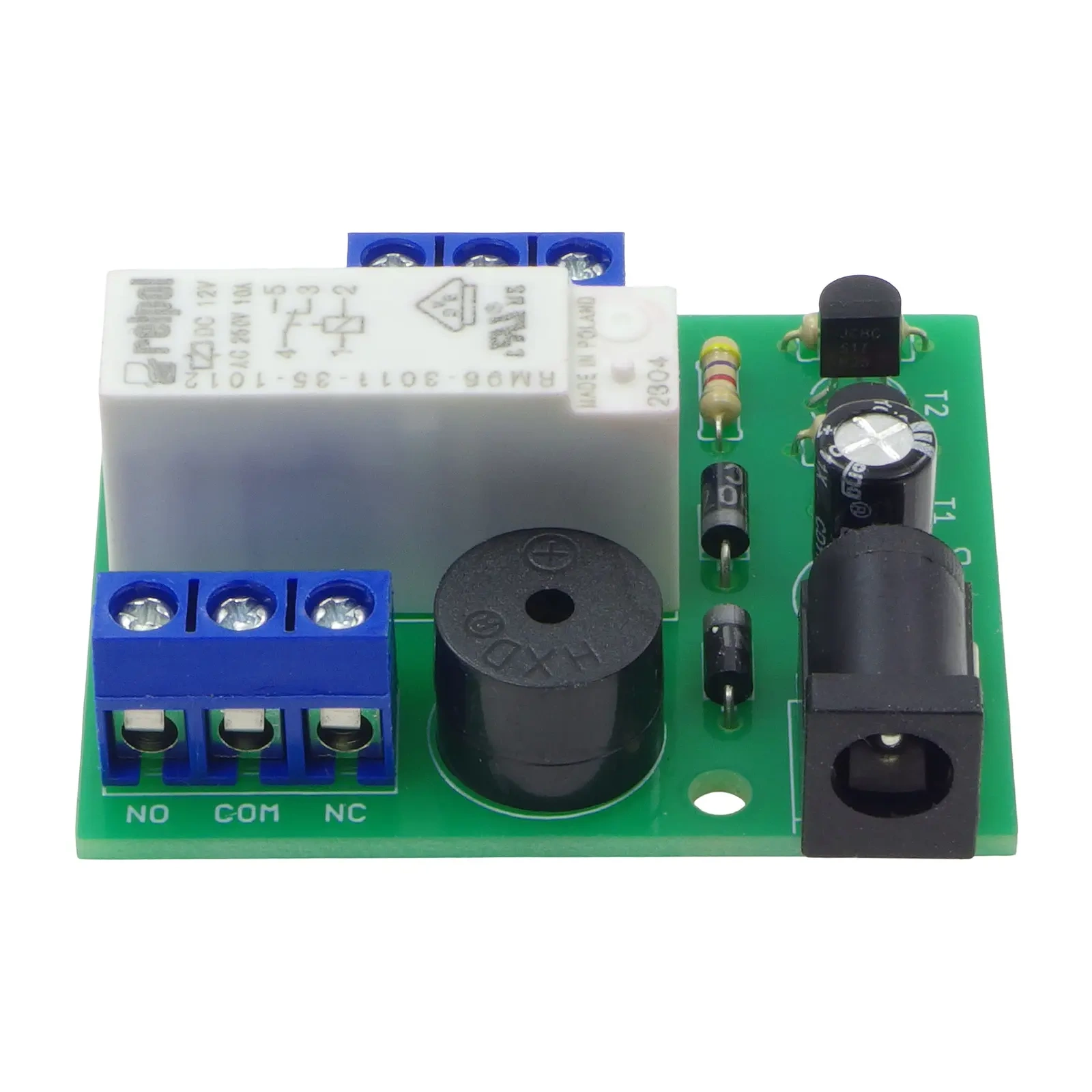

AVT1612 C – zlutowany układ. Wersja zawiera zmontowany alarm zalania z tranzystorami BC517, przekaźnikiem 12 V, sygnalizatorem piezo 12 V, złączami i gniazdem zasilania. Układ wymaga podłączenia zasilania 12 VDC, elektrod pomiarowych oraz montażu w obudowie lub własnym systemie alarmowym.
Notes
Kolejność sygnalizacji zależy od długości elektrod. Elektroda, która pierwsza zostanie zwarta przez wodę z elektrodą wspólną, uruchomi przypisaną reakcję: brzęczyk albo przekaźnik.
Obecność wody jest sygnalizowana do momentu usunięcia zalania i rozwarcia elektrod. W praktyce warto tak umieścić elektrody, aby nie dotykały przypadkowo metalowych elementów i nie były stale zawilgocone.
Wyjście przekaźnikowe może sterować pompą, sygnałem zewnętrznym albo wejściem automatyki. Dobór obwodu wykonawczego zależy od tego, czy przekaźnik ma reagować na niższy, czy na wyższy poziom wody.
Zlutowany układ nie jest samodzielnym kompletnym systemem przeciwzalaniowym. Do pracy wymaga zasilania, elektrod pomiarowych, odpowiedniego okablowania i montażu w docelowym miejscu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1612 C to zlutowany układ dwupoziomowego alarmu zalania z przekaźnikiem 12 V, sygnalizatorem piezo 12 V, złączami i gniazdem zasilania. Wymaga podłączenia elektrod, zasilania 12 VDC oraz montażu w obudowie lub własnym systemie alarmowym.
Nie. To zlutowany układ elektroniczny. Do pracy potrzebne są elektrody pomiarowe, zasilanie, odpowiednie okablowanie oraz montaż w miejscu, w którym ma być wykrywana woda.
Układ reaguje na przewodzenie przez ciecz między elektrodą wspólną a elektrodami BUZ i PK. Długość i położenie elektrod decydują, który poziom zostanie wykryty jako pierwszy.
Styki przekaźnika mogą przełączać zewnętrzny obwód, np. pompę, sygnalizator albo wejście systemu automatyki. Przy obwodach sieciowych 230 V konieczny jest montaż zgodny z zasadami bezpieczeństwa.
Nie. Sygnalizacja trwa do momentu usunięcia wody i rozwarcia elektrod, co jest korzystne w zastosowaniach alarmowych, gdzie stan zalania nie powinien zniknąć po czasie.
