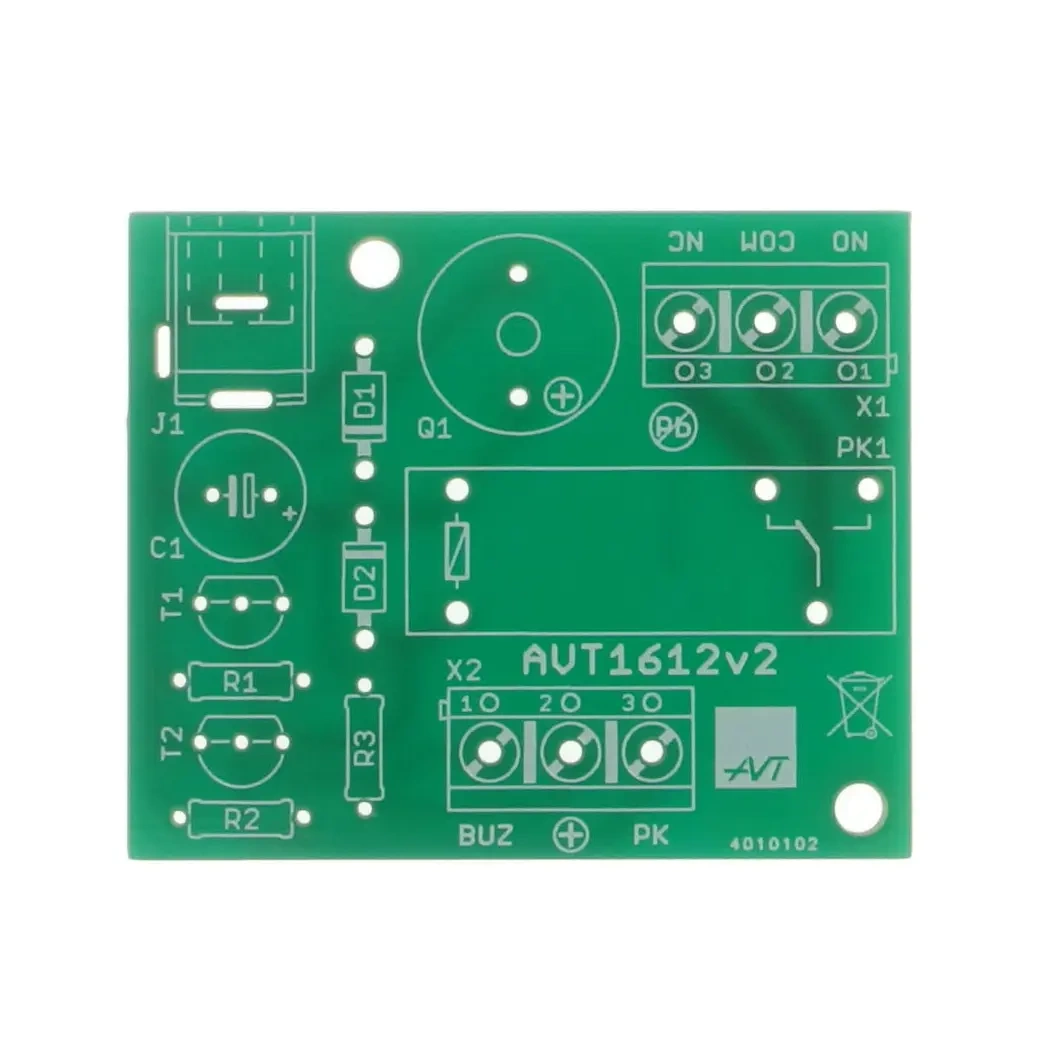

Płytka PCB do wykonania czujnika zalania z dwoma poziomami sygnalizacji: akustycznym i przekaźnikowym.
AVT1612 to projekt prostego czujnika zalania, który pozwala wykryć pojawienie się wody na podłodze, przy zbiorniku, w piwnicy, pralni albo w innym nadzorowanym miejscu. Układ wykorzystuje trzy elektrody pomiarowe i reaguje na spadek rezystancji między elektrodą wspólną a elektrodami poziomów BUZ i PK.
Pierwszy poziom może uruchomić sygnał dźwiękowy, a drugi przełączyć styki przekaźnika, np. do współpracy z pompą, automatyką lub zewnętrznym systemem alarmowym. Kolejność reakcji ustala się przez długość elektrod pomiarowych. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, przekaźnik, brzęczyk, złącza, gniazdo zasilania i elektrody trzeba skompletować osobno.
Dwupoziomowy alarm zalania z sygnalizacją dźwiękową, wyjściem przekaźnikowym i elektrodami pomiarowymi do wykrywania obecności wody.
| Wersja | A – płytka drukowana PCB |
| Funkcja | dwupoziomowa sygnalizacja obecności wody |
| Zastosowanie | czujnik zalania, alarm podłogowy, kontrola poziomu wody, system osuszania piwnicy |
| Liczba poziomów detekcji | 2 poziomy wody |
| Sygnalizacja lokalna | piezo z generatorem 12 V |
| Wyjście przekaźnikowe | styki przełączne NO / COM / NC |
| Obciążalność styków | 230 V / 10 A |
| Kolejność sygnalizacji | ustalana długością elektrod pomiarowych |
| Sondy pomiarowe | trzy elektrody: wspólna +, BUZ i PK |
| Zasilanie | 12 VDC |
| Zabezpieczenie zasilania | dioda zabezpieczająca przed odwrotną polaryzacją |
| Płytka PCB | 40×48 mm |
AVT1612 A – płytka PCB. Elementy elektroniczne, przekaźnik, sygnalizator piezo, złącza, gniazdo zasilania i elektrody pomiarowe z poniższego wykazu trzeba skompletować osobno.
Kolejność sygnalizacji zależy od długości elektrod. Elektroda, która pierwsza zostanie zwarta przez wodę z elektrodą wspólną, uruchomi przypisaną reakcję: brzęczyk albo przekaźnik.
Obecność wody jest sygnalizowana do momentu usunięcia zalania i rozwarcia elektrod. W praktyce warto tak umieścić elektrody, aby nie dotykały przypadkowo metalowych elementów i nie były stale zawilgocone.
Wyjście przekaźnikowe może sterować pompą, sygnałem zewnętrznym albo wejściem automatyki. Dobór obwodu wykonawczego zależy od tego, czy przekaźnik ma reagować na niższy, czy na wyższy poziom wody.
Układ po prawidłowym montażu działa po podłączeniu zasilania 12 VDC. Dioda w torze zasilania chroni przed odwrotną polaryzacją napięcia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
AVT1612 A zawiera wyłącznie płytkę PCB do projektu dwupoziomowego alarmu zalania. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ reaguje na przewodzenie przez ciecz między elektrodą wspólną a elektrodami BUZ i PK. Długość i położenie elektrod decydują, który poziom zostanie wykryty jako pierwszy.
Styki przekaźnika mogą przełączać zewnętrzny obwód, np. pompę, sygnalizator albo wejście systemu automatyki. Przy obwodach sieciowych 230 V konieczny jest montaż zgodny z zasadami bezpieczeństwa.
Nie. Kolejność zależy od długości elektrod pomiarowych. Można ustawić układ tak, aby najpierw załączał przekaźnik, a dopiero przy wyższym poziomie wody uruchamiał brzęczyk, albo odwrotnie.
Nie. Sygnalizacja trwa do momentu usunięcia wody i rozwarcia elektrod, co jest korzystne w zastosowaniach alarmowych, gdzie stan zalania nie powinien zniknąć po czasie.
