10-diodowy wskaźnik poziomu audio dB - zlutowany KIT AVT 1650
- Panel LED pokaże poziom sygnału audio w trybie linijki lub punktowym i ułatwi kalibrację toru. AVT1650 C to zlutowany układ do montażu w urządzeniu audio.
Panel LED do kontroli wysterowania audio - zlutowany AVT1650
Zlutowany wskaźnik LED do kontroli poziomu sygnału audio w przedwzmacniaczu, mikserze lub własnym urządzeniu.
Zlutowany wskaźnik poziomu audio z 10-diodową skalą
AVT1650 C to zlutowany układ wskaźnika poziomu sygnału audio z 10-punktowym polem odczytowym LED. Skala od -20 dB do +3 dB pozwala szybko ocenić poziom wysterowania toru i pomaga ograniczyć przesterowanie w przedwzmacniaczu, mikserze lub panelu urządzenia audio.
Układ może pracować w trybie linijkowym albo punktowym, a poziom odniesienia 0 dB ustawia się potencjometrem PR1. Wersja C wymaga podłączenia zasilania 9 VDC, doprowadzenia sygnału audio, kalibracji oraz montażu płytki skali w panelu lub własnym urządzeniu.
Karta techniczna
AVT1650
Zlutowany 10-diodowy wskaźnik poziomu sygnału audio z układem LM3916, detektorem szczytowym, regulacją wzmocnienia oraz możliwością pracy w trybie linijki lub punktowym.
| Wersja | C – zlutowany układ |
| Funkcja | wskaźnik poziomu sygnału audio |
| Pole odczytowe | 10 diod LED |
| Skala wskazań | -20, -10, -7, -5, -3, -1, 0, +1, +2, +3 dB |
| Tryb odczytu | linijka lub punkt, wybór zworką MODE |
| Kalibracja 0 dB | dla 0,775 V RMS / 1 kHz lub napięcia stałego ok. 5,94 V przy zwartej zworce CAL |
| Regulacja | płynna regulacja wzmocnienia, potencjometr PR1 |
| Zasilanie | 9 VDC |
| Zastosowanie | przedwzmacniacze, miksery, tory audio, urządzenia wielokanałowe |
| Płytki PCB | 68×33 mm i 68×17 mm |
Wersja
AVT1650 C – zlutowany układ. Wersja zawiera zmontowany wskaźnik poziomu sygnału audio z 10-diodowym polem odczytowym, układami LM3916 i TL081, detektorem szczytowym, regulacją PR1 oraz zworkami MODE i CAL. Układ wymaga podłączenia sygnału audio, zasilania 9 VDC, kalibracji i montażu w panelu lub własnym urządzeniu.
Notes
Tryb pracy wybiera się zworką MODE: zwarcie daje tryb linijkowy, a rozwarcie tryb punktowy. Pozwala to dopasować sposób prezentacji do charakteru panelu audio.
Kalibrację poziomu 0 dB można wykonać sygnałem sinusoidalnym 0,775 V RMS / 1 kHz przy rozwartej zworce CAL albo napięciem stałym około 5,94 V przy zwartej zworce CAL.
Detektor wejściowy ma dużą rezystancję wejściową, dlatego nie powinien istotnie obciążać źródła sygnału audio.
Zlutowany układ nie jest samodzielnym miernikiem w obudowie. Do pracy wymaga podłączenia do toru audio, zasilania 9 VDC, ustawienia poziomu odniesienia i mechanicznego zamocowania skali LED w panelu urządzenia.
Uwaga: Przed włączeniem układu trzeba sprawdzić polaryzację zasilania 9 VDC, sposób doprowadzenia sygnału audio oraz ustawienie poziomu odniesienia. Błędna kalibracja może dawać nieprawidłowy odczyt wysterowania.
Najczęściej zadawane pytania
AVT1650 C to zlutowany układ wskaźnika poziomu sygnału audio z 10-diodową skalą LED. Wymaga podłączenia zasilania 9 VDC, sygnału audio, kalibracji oraz montażu w panelu lub własnym urządzeniu.
Nie. To zlutowany wskaźnik do implementacji w urządzeniu audio. Trzeba go zasilić, doprowadzić sygnał, skalibrować poziom 0 dB i zamontować w panelu.
Układ pokazuje poziom sygnału audio na 10 diodach LED wyskalowanych w dB. Ułatwia kontrolę wysterowania toru audio i pomaga ograniczyć przesterowanie.
W trybie linijki zapala się ciąg diod do aktualnego poziomu sygnału. W trybie punktowym świeci głównie dioda odpowiadająca aktualnemu poziomowi. Tryb wybiera zworka MODE.

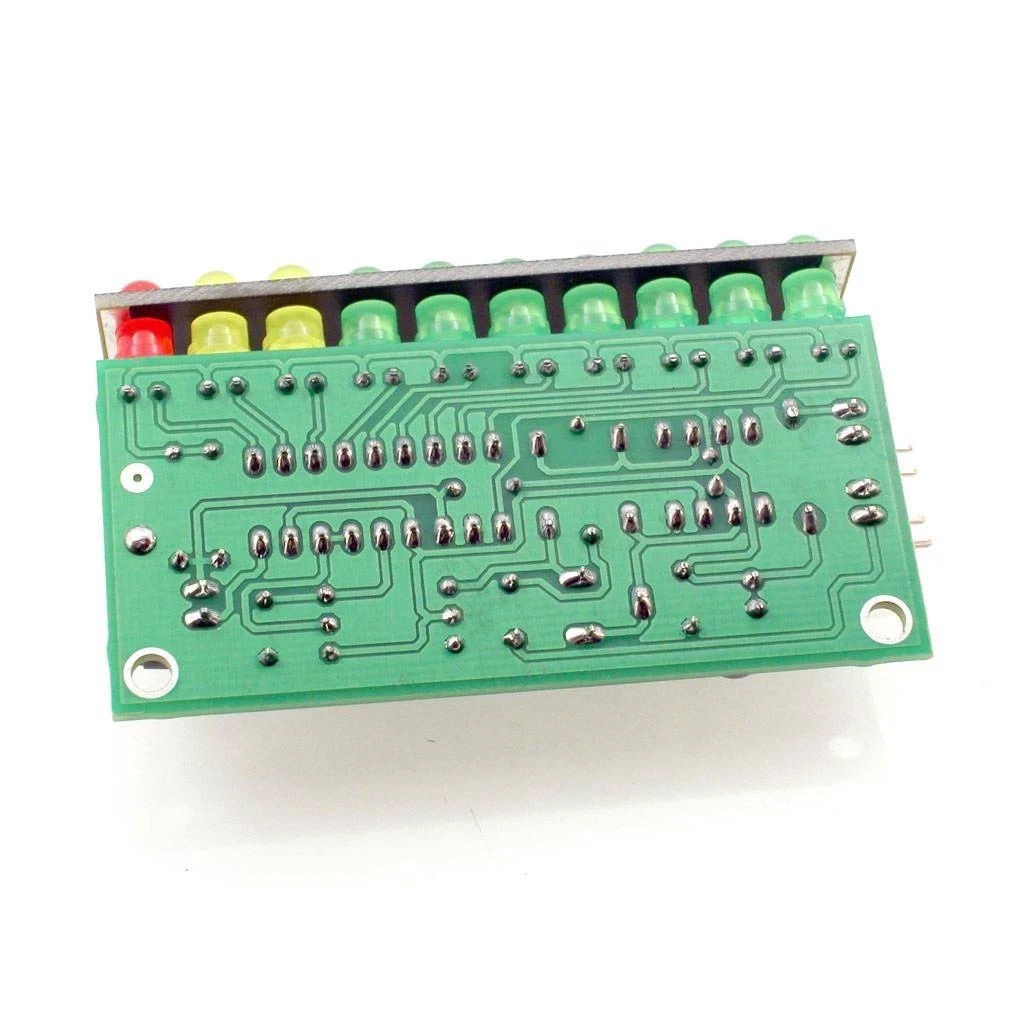

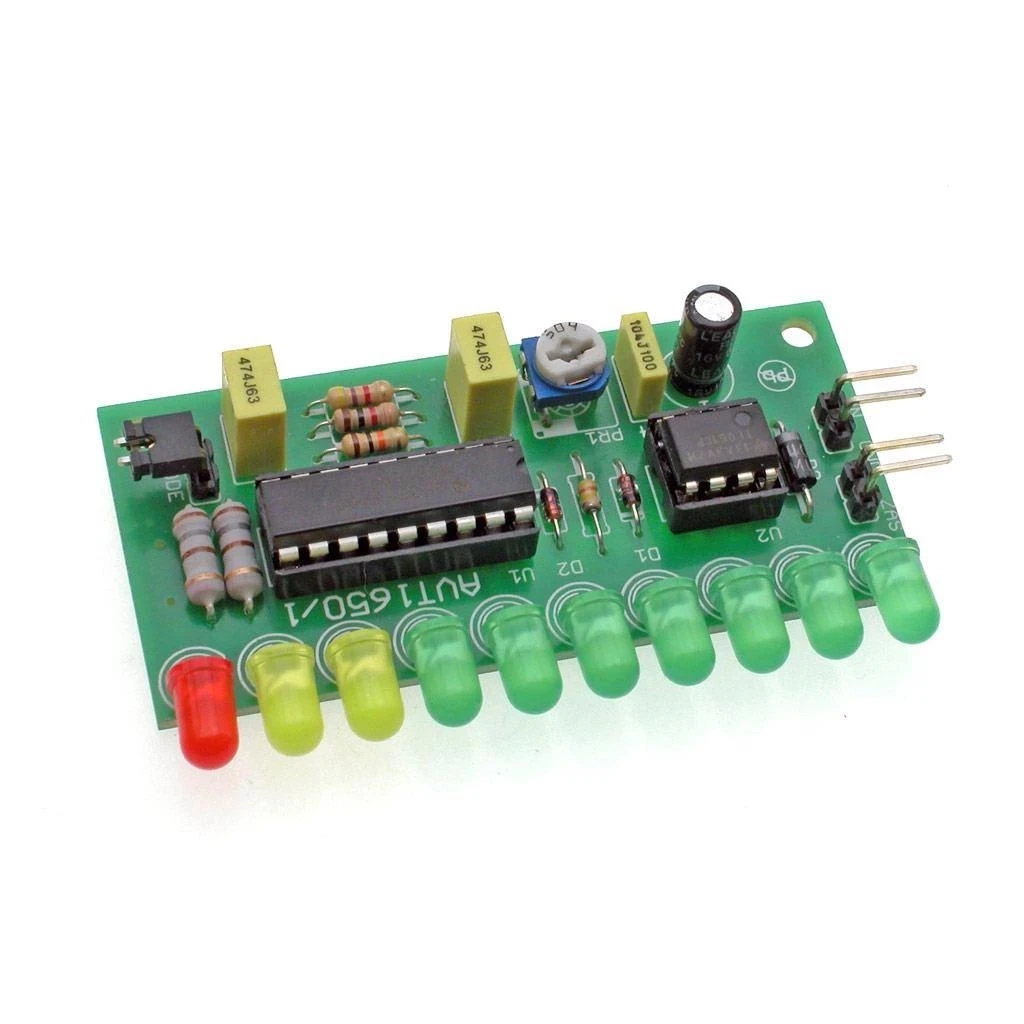

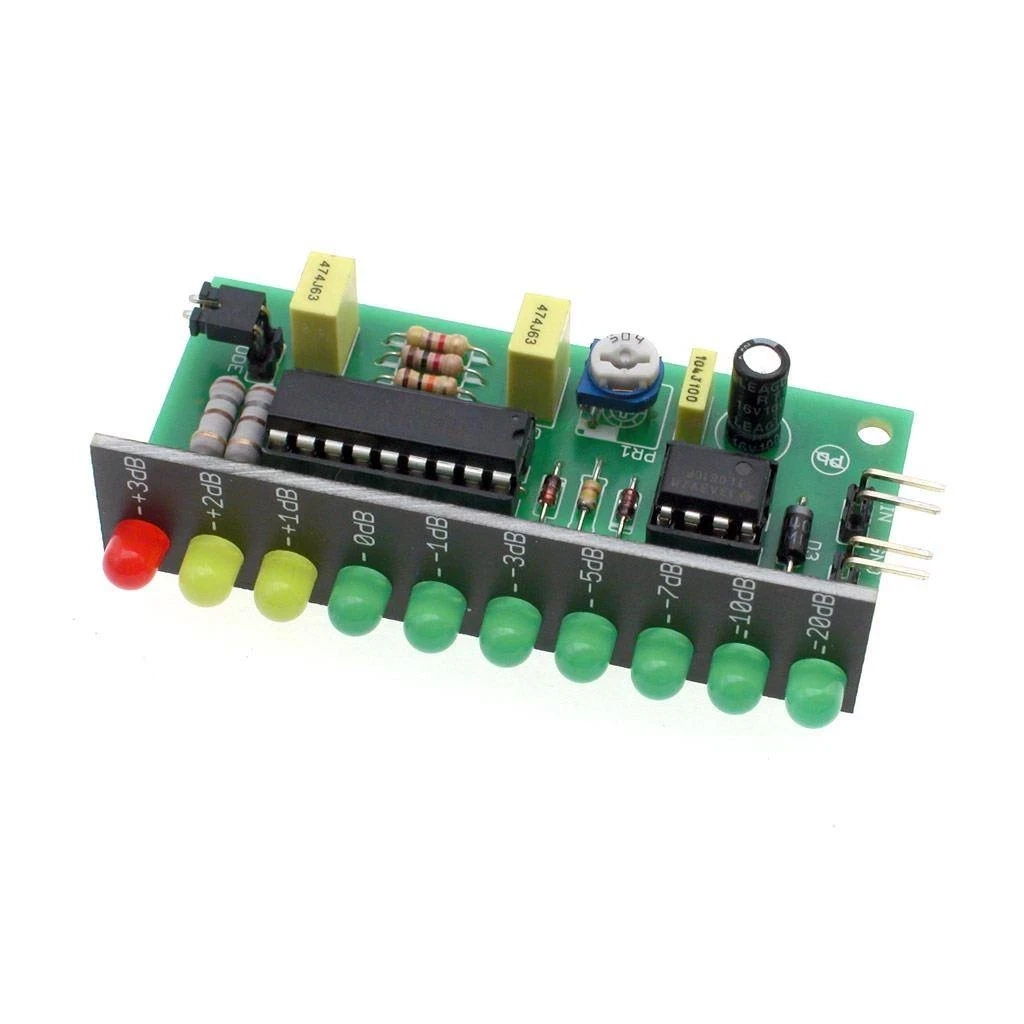

Jedna płytka zawiera układ elektroniczny, a druga tworzy skalę LED. Takie rozwiązanie ułatwia montaż pola odczytowego w panelu urządzenia audio.
