Wskaźnik LED ułatwi kontrolę wysterowania toru audio i pomoże szybciej zauważyć ryzyko przesterowania. Wersja A zawiera płytki PCB do AVT1650; elementy kompletujesz osobno.
Wysterowanie audio na 10 LED - płytki PCB do AVT1650
Płytki PCB do wykonania 10-punktowego wskaźnika poziomu sygnału audio z odczytem w dB.
Wskaźnik LED do kontroli poziomu sygnału audio
AVT1650 to projekt 10-diodowego wskaźnika poziomu sygnału audio, który ułatwia kontrolę wzmocnienia toru i pomaga ograniczyć ryzyko przesterowania. Skala LED pokazuje poziomy od -20 dB do +3 dB, dzięki czemu moduł sprawdza się w przedwzmacniaczach, mikserach, panelach audio i urządzeniach z wieloma torami sygnałowymi.
Układ może pracować w trybie linijki albo punktowym, wybieranym zworką MODE. Detektor szczytowy z regulacją PR1 pozwala skalibrować wskaźnik do poziomu 0 dB. Wersja A obejmuje płytki PCB: płytkę główną oraz płytkę skali LED; elementy elektroniczne, układy scalone, diody LED, zworki i złącza trzeba skompletować osobno.
10-punktowy odczyt dBskala LED od -20 dB do +3 dB do kontroli poziomu sygnału
Linijka lub punktwybór sposobu prezentacji poziomu za pomocą zworki MODE

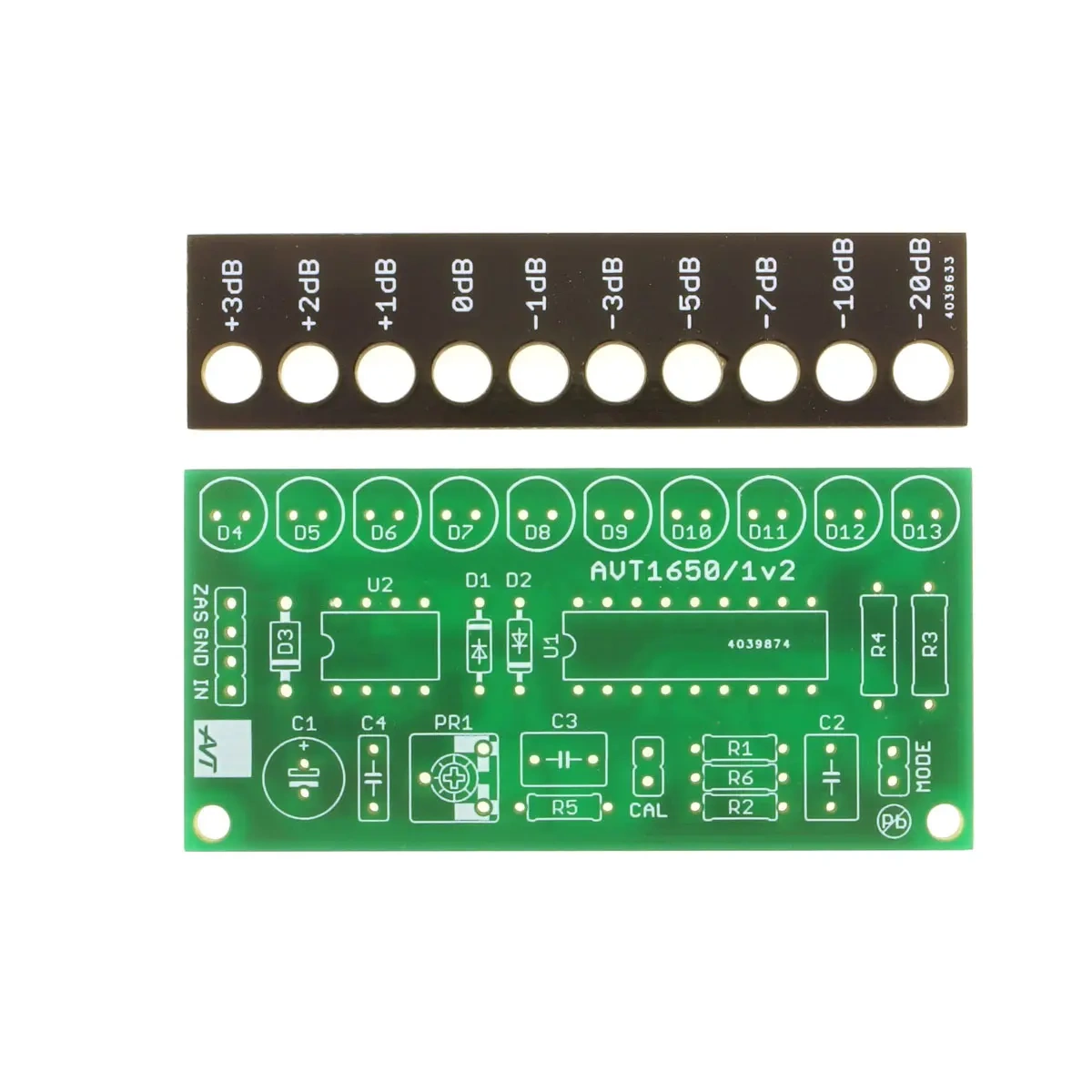

2 płytki PCBpłytka 68×33 mm i płytka skali 68×17 mm
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna AVT1650
10-diodowy wskaźnik poziomu sygnału audio z układem LM3916, detektorem szczytowym, regulacją wzmocnienia oraz możliwością pracy w trybie linijki lub punktowym.
Wersja
A – płytki drukowane PCB
Funkcja
wskaźnik poziomu sygnału audio
Pole odczytowe
10 diod LED
Skala wskazań
-20, -10, -7, -5, -3, -1, 0, +1, +2, +3 dB
Tryb odczytu
linijka lub punkt, wybór zworką MODE
Kalibracja 0 dB
dla 0,775 V RMS / 1 kHz lub napięcia stałego ok. 5,94 V przy zwartej zworce CAL
Regulacja
płynna regulacja wzmocnienia, potencjometr PR1
Zasilanie
9 VDC
Zastosowanie
przedwzmacniacze, miksery, tory audio, urządzenia wielokanałowe
AVT1650 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
R1: 1 kΩ
R2: 4,7 kΩ
R3, R4: 180 Ω / 0,5 W
R5: 430 kΩ
R6: 10 kΩ
PR1: potencjometr montażowy 500 kΩ
C1: 100 µF
C2, C3: 470 nF
C4: 100 nF
D1, D2: 1N4148
D3: 1N4007
D4–D10: LED 5 mm zielona
D11, D12: LED 5 mm żółta
D13: LED 5 mm czerwona
U1: LM3916
U2: TL081
IN/ZAS: goldpin kątowy 1×4
MODE, CAL: goldpin kątowy 1×2 + jumper
Notes
Tryb pracy wybiera się zworką MODE: zwarcie daje tryb linijkowy, a rozwarcie tryb punktowy. Pozwala to dopasować sposób prezentacji do charakteru panelu audio.
Kalibrację poziomu 0 dB można wykonać sygnałem sinusoidalnym 0,775 V RMS / 1 kHz przy rozwartej zworce CAL albo napięciem stałym około 5,94 V przy zwartej zworce CAL.
Detektor wejściowy ma dużą rezystancję wejściową, dlatego nie powinien istotnie obciążać źródła sygnału audio.
Modułowa konstrukcja z osobną płytką skali ułatwia montaż wskaźnika w panelu urządzenia, szczególnie w mikserach i urządzeniach z kilkoma torami sygnałowymi.
Uwaga: Przed włączeniem układu trzeba sprawdzić polaryzację zasilania 9 VDC, orientację układów scalonych, diod LED i kondensatora elektrolitycznego. Nieprawidłowy montaż może uszkodzić wskaźnik lub dawać błędne wskazania poziomu.
Najczęściej zadawane pytania
Co zawiera wersja AVT1650 A?
AVT1650 A zawiera wyłącznie płytki PCB do projektu 10-diodowego wskaźnika poziomu sygnału audio. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytkami PCB i elementami do lutowania, jeśli jest dostępna.
Do czego służy AVT1650?
Układ pokazuje poziom sygnału audio na 10 diodach LED wyskalowanych w dB. Ułatwia kontrolę wysterowania toru audio i pomaga ograniczyć przesterowanie.
Czym różni się tryb linijki od trybu punktowego?
W trybie linijki zapala się ciąg diod do aktualnego poziomu sygnału. W trybie punktowym świeci głównie dioda odpowiadająca aktualnemu poziomowi. Tryb wybiera zworka MODE.
Jak ustawia się poziom 0 dB?
Poziom 0 dB ustawia się potencjometrem PR1. Można użyć sygnału sinusoidalnego 0,775 V RMS / 1 kHz albo napięcia stałego około 5,94 V przy zwartej zworce CAL.
Dlaczego projekt ma dwie płytki PCB?
Jedna płytka zawiera układ elektroniczny, a druga tworzy skalę LED. Takie rozwiązanie ułatwia montaż pola odczytowego w panelu urządzenia audio.
