Wskaźnik poziomu audio doda do miksera lub przedwzmacniacza czytelny 10-punktowy odczyt w dB. AVT1650 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

uniwersalny

Dostępny

34,70 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1650 B

Marka:

AVT Kits

EAN:

5903890003173

Monitor poziomu sygnału audio - KIT DIY AVT1650

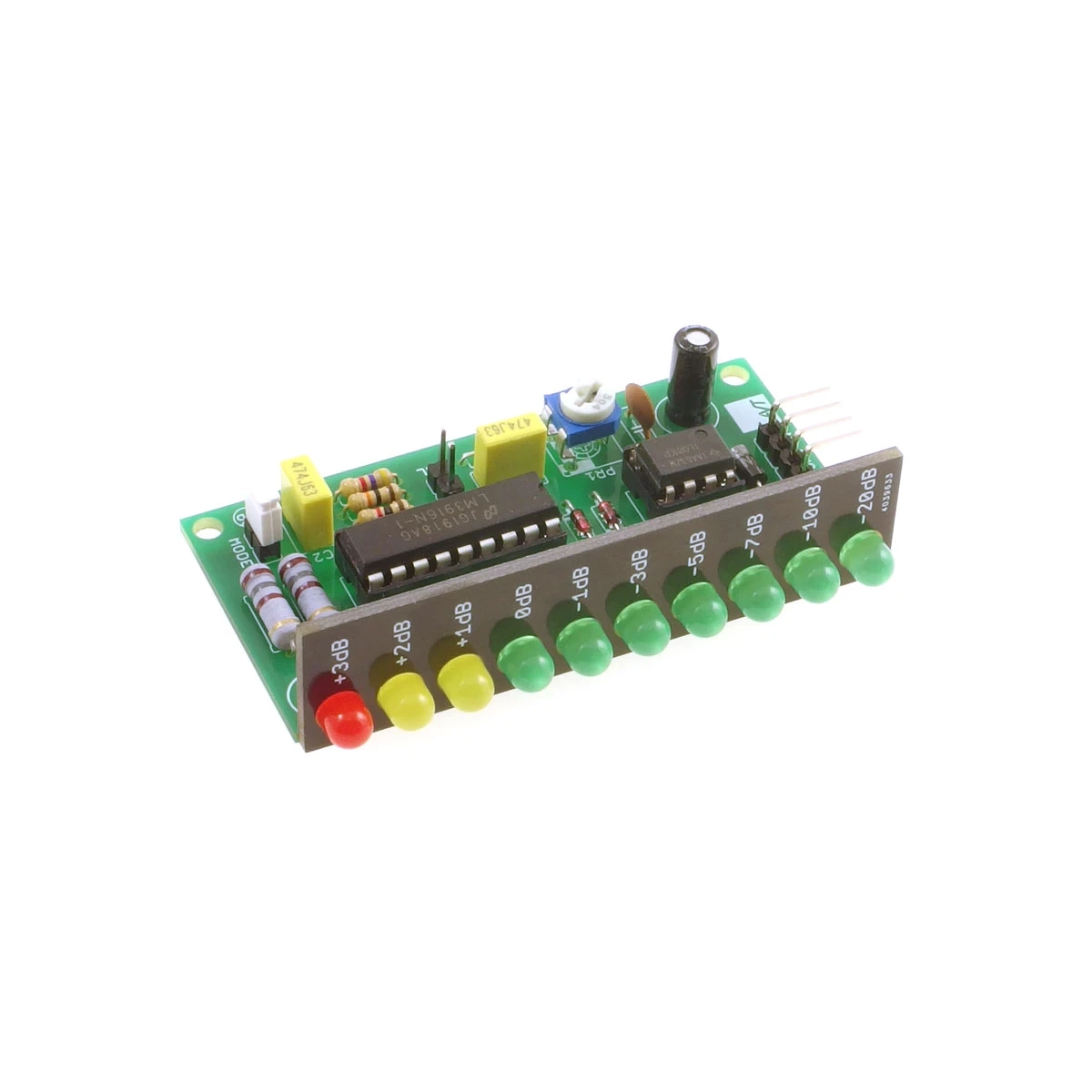

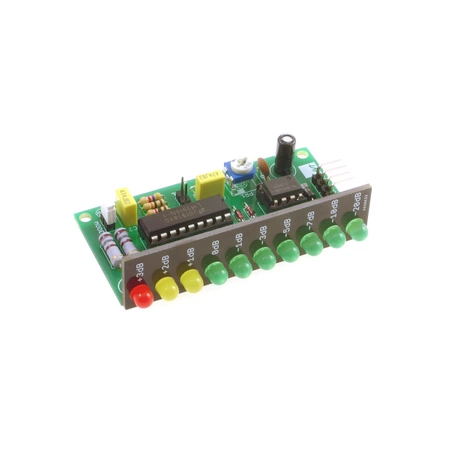

KIT do zbudowania 10-diodowego wskaźnika poziomu audio z odczytem od -20 dB do +3 dB.

Wskaźnik poziomu audio do samodzielnego montażu

AVT1650 pozwala zbudować 10-punktowy wskaźnik wysterowania do przedwzmacniacza, miksera lub innego urządzenia audio. Odczyt LED w dB pomaga szybko ocenić poziom sygnału i ograniczyć ryzyko przesterowania toru.

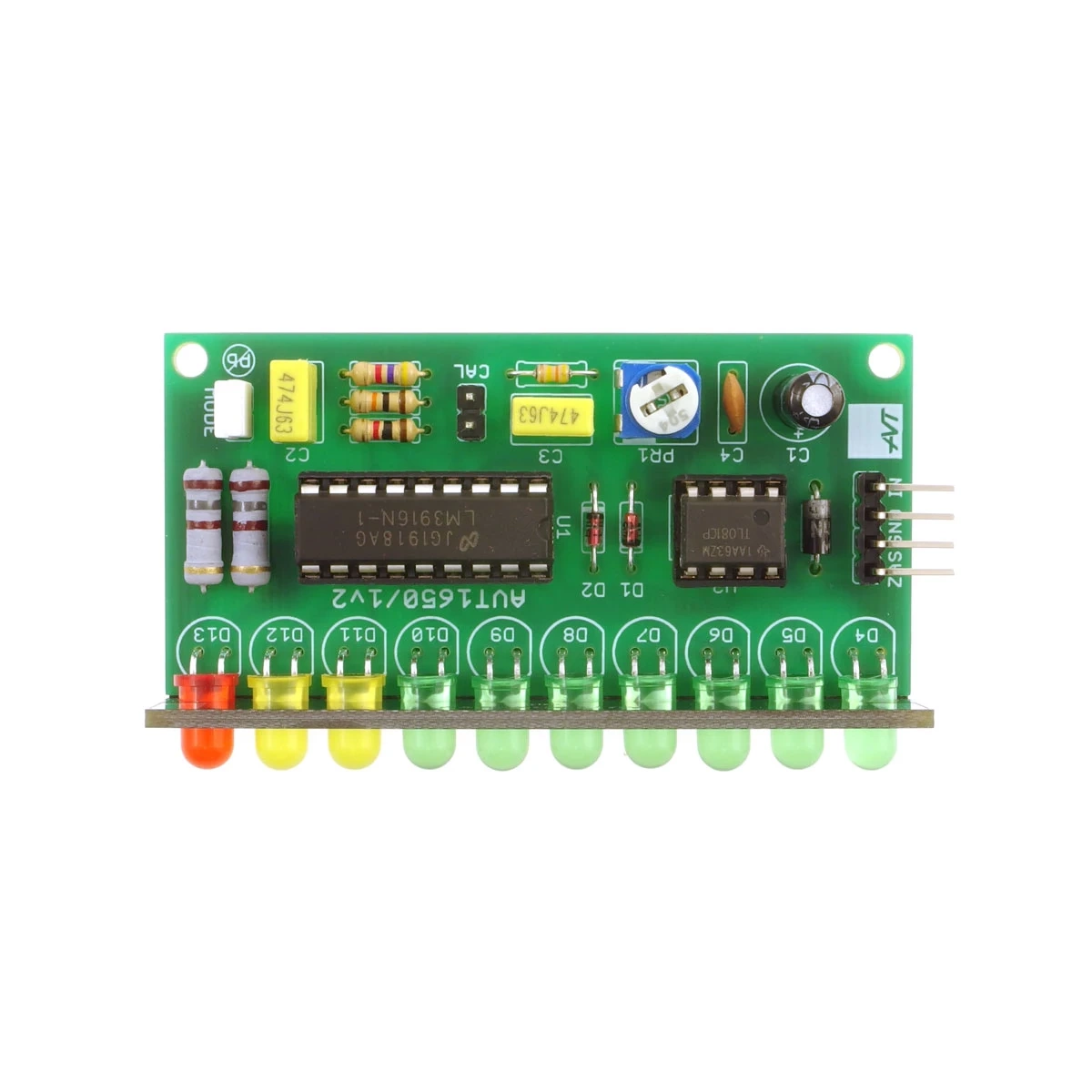

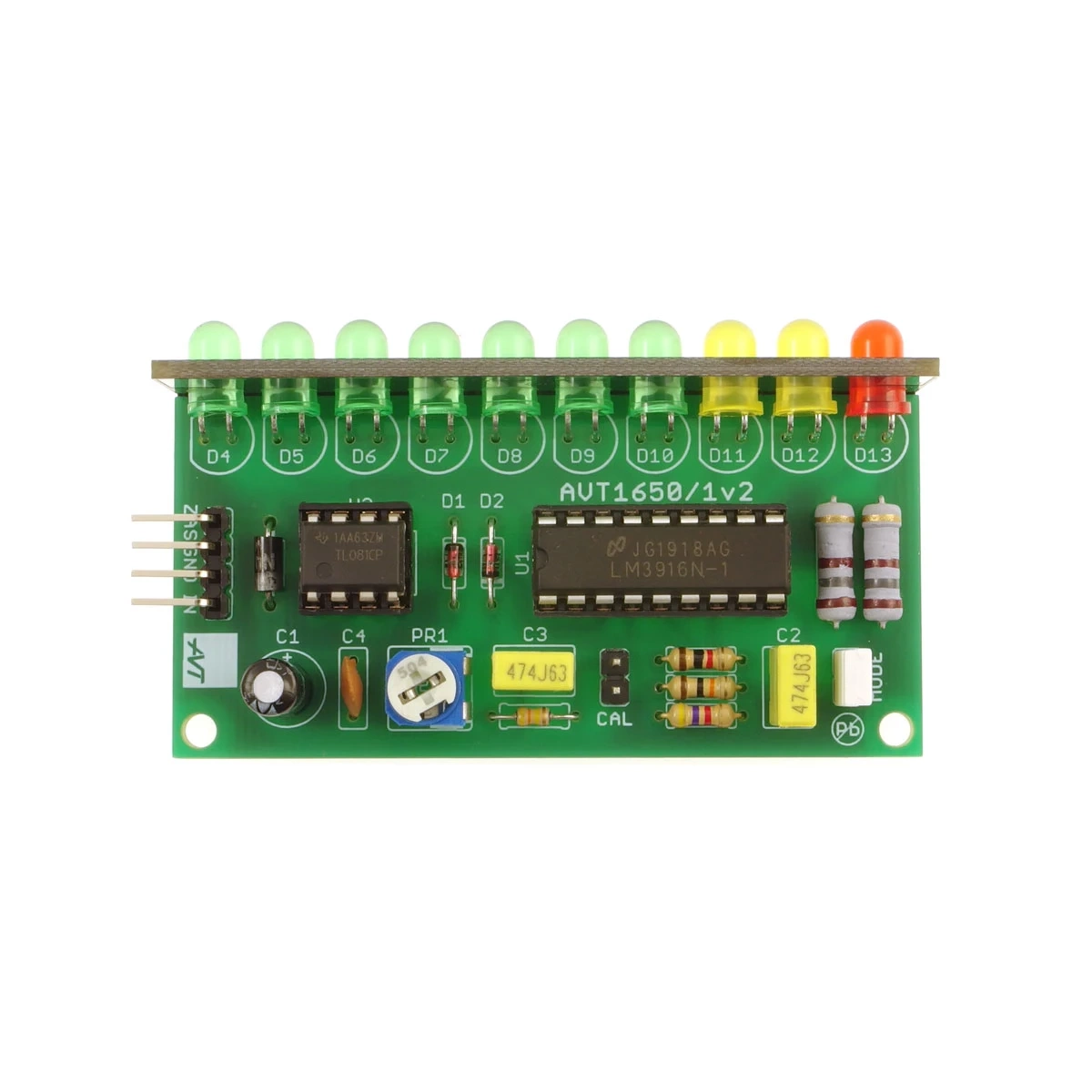

Układ wykorzystuje LM3916 i detektor szczytowy z regulacją wzmocnienia. Może pracować jako linijka LED lub wskaźnik punktowy. Wersja B to zestaw KIT z płytkami PCB, diodami LED skali, układami scalonymi, elementami detektora, zworkami i złączami do samodzielnego montażu.

Skala -20...+3 dB 10 diod LED do czytelnej kontroli poziomu sygnału audio

Płynna regulacja kalibracja wskazania 0 dB potencjometrem PR1

Zasilanie 9 VDC moduł do montażu w urządzeniach i panelach audio

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1650

10-diodowy wskaźnik poziomu sygnału audio z układem LM3916, detektorem szczytowym, regulacją wzmocnienia oraz możliwością pracy w trybie linijki lub punktowym.

Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	wskaźnik poziomu sygnału audio
Pole odczytowe	10 diod LED
Skala wskazań	-20, -10, -7, -5, -3, -1, 0, +1, +2, +3 dB
Tryb odczytu	linijka lub punkt, wybór zworką MODE
Kalibracja 0 dB	dla 0,775 V RMS / 1 kHz lub napięcia stałego ok. 5,94 V przy zwartej zworce CAL
Regulacja	płynna regulacja wzmocnienia, potencjometr PR1
Zasilanie	9 VDC
Zastosowanie	przedwzmacniacze, miksery, tory audio, urządzenia wielokanałowe
Płytki PCB	68×33 mm i 68×17 mm

Pobierz dokumentację PDF

Wersja

AVT1650 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytki PCB, diody LED skali, układy LM3916 i TL081, elementy detektora szczytowego, potencjometr kalibracji, zworki MODE i CAL oraz elementy do zlutowania wskaźnika poziomu audio.

Notes

Tryb pracy wybiera się zworką MODE: zwarcie daje tryb linijkowy, a rozwarcie tryb punktowy. Pozwala to dopasować sposób prezentacji do charakteru panelu audio.

Kalibrację poziomu 0 dB można wykonać sygnałem sinusoidalnym 0,775 V RMS / 1 kHz przy rozwartej zworce CAL albo napięciem stałym około 5,94 V przy zwartej zworce CAL.

Detektor wejściowy ma dużą rezystancję wejściową, dlatego nie powinien istotnie obciążać źródła sygnału audio.

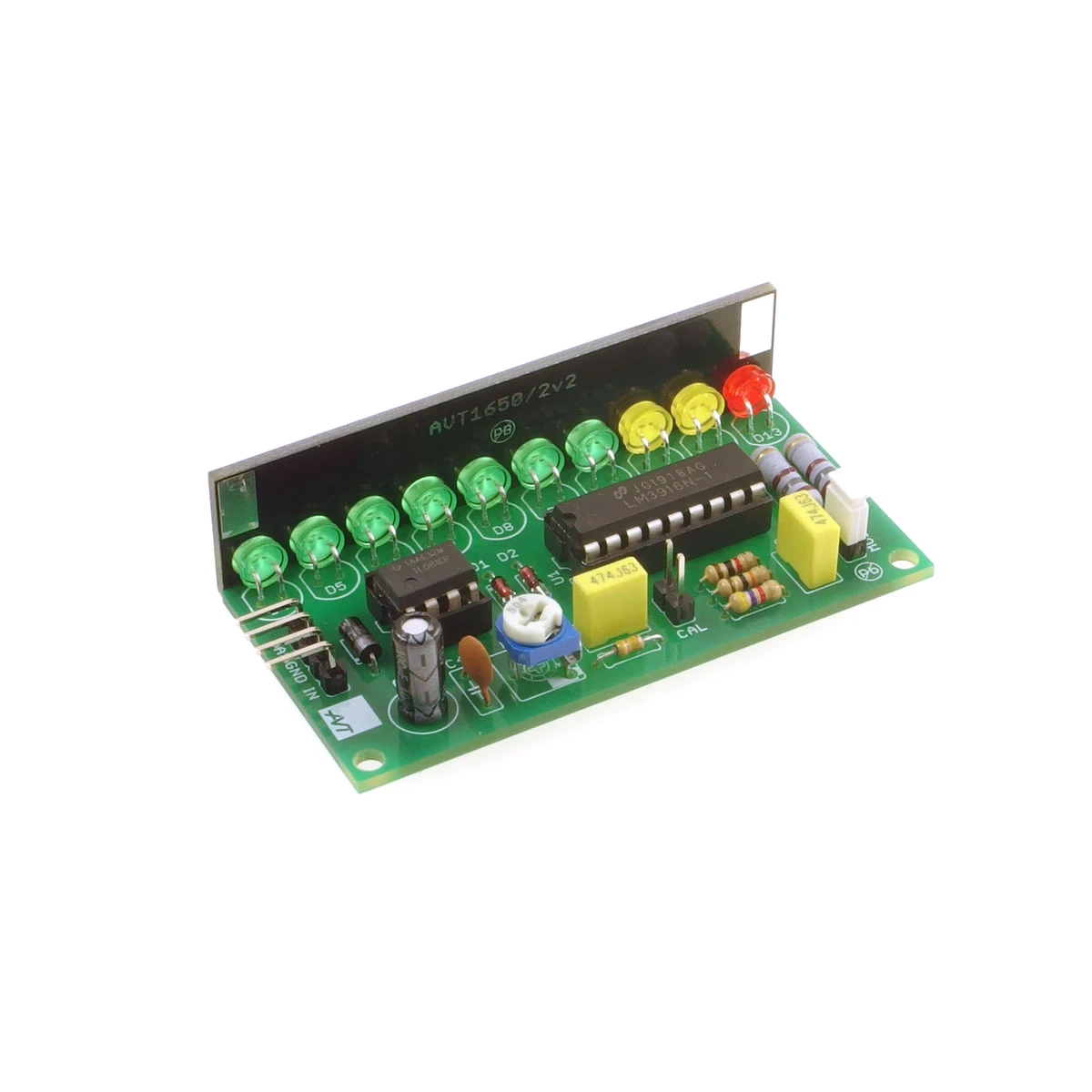

Dwie płytki ułatwiają rozdzielenie elektroniki sterującej od pola LED, co jest wygodne przy montażu wskaźnika w panelu przednim miksera, przedwzmacniacza lub własnego urządzenia audio.

Uwaga: Przed włączeniem układu trzeba sprawdzić polaryzację zasilania 9 VDC, orientację układów scalonych, diod LED i kondensatora elektrolitycznego. Nieprawidłowy montaż może uszkodzić wskaźnik lub dawać błędne wskazania poziomu.

Najczęściej zadawane pytania

Co zawiera wersja AVT1650 B?

AVT1650 B to zestaw KIT z płytkami PCB, diodami LED, układami LM3916 i TL081, elementami detektora, potencjometrem, zworkami, złączami i elementami do lutowania wskaźnika poziomu sygnału audio.

Do czego służy AVT1650?

Układ pokazuje poziom sygnału audio na 10 diodach LED wyskalowanych w dB. Ułatwia kontrolę wysterowania toru audio i pomaga ograniczyć przesterowanie.

Czym różni się tryb linijki od trybu punktowego?

W trybie linijki zapala się ciąg diod do aktualnego poziomu sygnału. W trybie punktowym świeci głównie dioda odpowiadająca aktualnemu poziomowi. Tryb wybiera zworka MODE.

Jak ustawia się poziom 0 dB?

Poziom 0 dB ustawia się potencjometrem PR1. Można użyć sygnału sinusoidalnego 0,775 V RMS / 1 kHz albo napięcia stałego około 5,94 V przy zwartej zworce CAL.
