Filtr pasmowo-zaporowy 50Hz stereo do redukcji brumu - zlutowany KIT AVT 5753
- Filtr pasmowo-zaporowy 50Hz tłumi brum sieciowy w dwukanałowym torze audio i zachowuje pozostałe pasmo. AVT5753 C to zlutowany układ do integracji w torze audio.
Dwukanałowy filtr 50 Hz ograniczający przydźwięk w torze audio - zlutowany AVT5753
Zlutowany filtr pasmowo-zaporowy 50 Hz do podłączenia w dwukanałowym torze audio i zasilenia napięciem symetrycznym ±9…15 V.
Zlutowany filtr do redukcji przydźwięku sieciowego

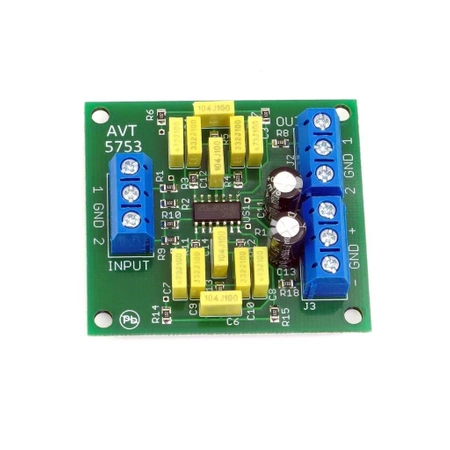

AVT5753 C to zlutowany, dwukanałowy filtr pasmowo-zaporowy 50 Hz do torów audio. Układ tłumi składową przydźwięku sieciowego, pozostawiając pozostałą część pasma z wzmocnieniem 0 dB.
Filtr wykorzystuje układ TL084 i elementy RC dobrane do częstotliwości 50 Hz. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia wejścia, wyjścia, zasilania symetrycznego oraz integracji w przedwzmacniaczu, mikserze, urządzeniu audio albo stanowisku testowym.
Karta techniczna
AVT5753
Zlutowany analogowy filtr pasmowo-zaporowy 50 Hz z dwoma kanałami audio, strukturą podwójne T i wzmacniaczem TL084.
| Kod projektu | AVT5753 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | filtr pasmowo-zaporowy 50 Hz |
| Liczba kanałów | 2 niezależne kanały audio |
| Topologia filtru | podwójne T ze sprzężeniem zwrotnym |
| Układ scalony | TL084 |
| Tłumienie maksymalne | około 35 dB w okolicy 50 Hz |
| Wzmocnienie w paśmie przepustowym | 0 dB, 1 V/V |
| Pasmo pracy | około 20 Hz–50 kHz |
| Zasilanie | symetryczne ±9…15 V DC |
| Rezystancja wejściowa | 1 MΩ |
| Rezystancja wyjściowa | około 33 Ω |
| Wymiary płytki PCB | 50×45 mm |
Wersja
AVT5753 C – zlutowany układ. Wersja zawiera zmontowany filtr pasmowo-zaporowy 50 Hz przeznaczony do poprawnego podłączenia wejścia, wyjścia, zasilania symetrycznego oraz integracji w przedwzmacniaczu, mikserze, urządzeniu audio albo stanowisku testowym.
Notes
AVT5753 C wymaga podłączenia sygnału audio do J1, wyjścia filtrowanego do J2 oraz zasilania symetrycznego ±9…15 V do J3.
Układ nie ma regulacji częstotliwości ani głębokości tłumienia. Elementy RC zostały dobrane do pracy w okolicy 50 Hz.
Przy długich przewodach audio należy stosować ekranowanie i poprawne prowadzenie masy, aby filtr nie musiał kompensować błędów instalacji.
Zlutowany układ warto zamontować w obudowie urządzenia audio z dala od transformatorów sieciowych i przewodów zasilających.
Uwaga: AVT5753 C nie jest samodzielnym gotowym urządzeniem. To zlutowany układ sygnałowy do integracji w torze audio. Wymaga poprawnego zasilania symetrycznego, odpowiedniej obudowy, ekranowania przewodów i właściwego prowadzenia masy.
Najczęściej zadawane pytania
AVT5753 C to zlutowany filtr pasmowo-zaporowy 50 Hz do podłączenia w torze audio i zasilenia napięciem symetrycznym.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w urządzeniu audio, obudowie albo stanowisku testowym.
Nie. Układ działa analogowo, bez mikrokontrolera.
Nie. Największe tłumienie występuje w okolicy 50 Hz, a poza tym miejscem wzmocnienie wynosi około 0 dB.
Układ wymaga zasilania symetrycznego ±9…15 V DC.
