W ofercie Sklepu AVT znajdziesz cyfrowe stacje lutownicze Quick o mocy 70 i 90 W w wykonaniu antyelektrostatycznym ESD, w tym model 202D z grzaniem prądem 400 kHz, stację hot air 861DW o mocy 1 kW oraz wymienne groty serii Q-T i Q200 w kształtach kopytko, dłuto, nóż i stożek.
ESD Stacja lutownicza HOT AIR 1kW, 120l/min Quick 861DW
Stacja lutownicza cyfrowa 90W 48V/400kHz Quick 202D
Quick produkuje sprzęt lutowniczy dla serwisów elektroniki, warsztatów i linii produkcyjnych. W Sklepie AVT znajdziesz stacje lutownicze, stację na gorące powietrze oraz wymienne groty. Wszystkie stacje mają wykonanie antyelektrostatyczne ESD i cyfrową regulację temperatury, a różnią się mocą, sposobem grzania grota i szybkością odzyskiwania temperatury po dotknięciu zimnego elementu.
Quick 202D to najbardziej rozbudowany model w ofercie: grzałka elektromagnetyczna zasilana prądem o częstotliwości 400 kHz, czujnik temperatury zintegrowany z grotem tuż przy jego końcówce, regulacja PID i zakres pracy od 80 do 480°C przy stabilizacji ±2°C. Grot wymienia się bagnetowo, razem z czujnikiem, a stacja ma programowalny tryb uśpienia, czas automatycznego wyłączenia i alarm odchyłki temperatury.

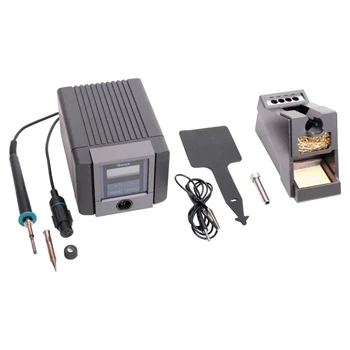

Quick TS1100 ma moc 90 W, zakres od 200 do 450°C, stabilizację ±2°C, wielopunktową kalibrację temperatury i trzy programowalne tryby pracy, a nastawy można zabezpieczyć hasłem, co ma znaczenie na stanowiskach współdzielonych. Producent deklaruje dla niej rezystancję grota do uziemienia poniżej 2 Ω i potencjał poniżej 2 mV. Quick 236 to cyfrowa stacja 90 W na napięciu 32 V, a Quick 969B+ model 70 W do lżejszych prac. Pełny wybór obejmuje kategoria stacje lutownicze.
Quick 861DW to stacja na gorące powietrze o mocy 1 kW i wydajności przepływu do 120 l/min, w wykonaniu ESD. Służy do demontażu i montażu układów powierzchniowych, w tym wielowyprowadzeniowych obudów QFP i BGA, których nie da się zdjąć kolbą. Wydajny przepływ pozwala równomiernie nagrzać większy obszar płytki, a regulacja temperatury i strumienia powietrza decyduje o tym, czy sąsiednie elementy zostaną na swoim miejscu.

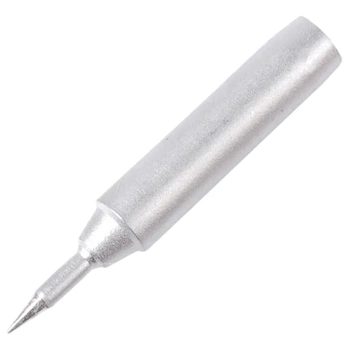

Groty serii Q-T pasują do stacji i lutownic Quick 236, 706W, 901RAA, 907A, 907D, 3104, TS1100 oraz TSS30A. Dostępne kształty to kopytko o średnicy 0,5, 0,8, 1, 2, 3 i 4 mm (oznaczenie C), dłuto 0,8 i 1,2 mm (D), nóż 7,5 mm (K) oraz stożki 0,2 mm w wersjach SB i SI. Do modelu Quick 3202 przeznaczone są osobne groty Q200-LB i Q200-LK.
Kształt grota dobiera się do zadania: kopytko o dużej powierzchni oddaje dużo ciepła i sprawdza się przy złączach, przewodach i polach masy, dłuto przy typowym montażu przewlekanym, nóż przy lutowaniu przeciągnięciem wzdłuż rzędu wyprowadzeń, a cienki stożek przy pojedynczych punktach i drobnych elementach. Żywotność grota wydłuża cynowanie po każdym użyciu i czyszczenie w czyściku zamiast wycierania do sucha. Materiały do pracy znajdziesz w kategorii lutowanie, a wyposażenie stanowiska w akcesoriach ESD.
Groty serii Q-T pasują do modeli Quick 236, 706W, 901RAA, 907A, 907D, 3104, TS1100 i TSS30A. Do stacji Quick 3202 przeznaczone są groty Q200, w tym Q200-LB i Q200-LK. Stacja 202D pracuje z grotami bagnetowymi z wbudowanym czujnikiem temperatury, których nie da się zastąpić grotami z pozostałych serii. Przed zakupem porównaj oznaczenie grota z listą zgodności w karcie produktu.
W takim układzie ciepło powstaje bezpośrednio w grocie, a czujnik temperatury znajduje się tuż przy jego końcówce. Dzięki temu stacja szybciej wykrywa spadek temperatury po dotknięciu zimnego elementu i szybciej ją odbudowuje. W praktyce oznacza to mniejsze wahania przy lutowaniu kolejnych punktów i możliwość pracy w niższej nastawie, co oszczędza płytkę i sam grot.
Stacja jest zbudowana tak, żeby nie gromadzić ładunku elektrostatycznego i nie przenosić napięcia na lutowany układ. Producent podaje dwa parametry: rezystancję grota względem uziemienia, w TS1100 poniżej 2 Ω, oraz potencjał grota, poniżej 2 mV. Dzięki temu można lutować elementy wrażliwe na wyładowania, takie jak układy CMOS i moduły pamięci, bez ryzyka ich uszkodzenia.
Do serwisu elektroniki i montażu przewlekanego tak. Moc nie oznacza temperatury, tylko zapas energii do odbudowania ciepła oddanego w lut. Ważniejsza od samej liczby jest szybkość regeneracji temperatury, dlatego stacje z czujnikiem przy grocie radzą sobie lepiej niż mocniejsze konstrukcje ze starszym układem regulacji. Przy dużych polach masy i grubych przewodach większe znaczenie ma dobór grota o większej powierzchni niż wyższa nastawa.
Wtedy, gdy trzeba rozgrzać wszystkie wyprowadzenia elementu jednocześnie: przy demontażu układów SMD, obudów wielowyprowadzeniowych i BGA, a także przy zdejmowaniu złączy i taśm. Kolba nagrzewa punktowo, więc przy takich elementach albo nie da się ich zdjąć, albo grozi to oderwaniem padów. Przy pracy hot airem sąsiednie elementy osłania się taśmą kaptonową, a temperaturę i przepływ dobiera do wielkości układu.
