Amerykański producent komponentów elektronicznych działający od 1947 roku. W ofercie Sklepu AVT znajdziesz potencjometry wieloobrotowe serii HPL o mocy 2 W i charakterystyce liniowej, w rezystancjach 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ i 50 kΩ.

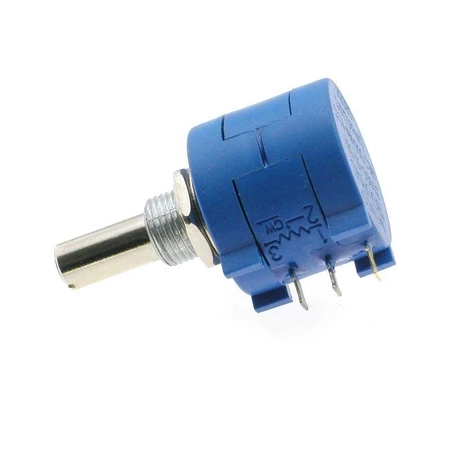

Potencjometr wieloobrotowy K001HPL - 1kom liniowy 10-obrotowy 2W
Potencjometr wieloobrotowy K002HPL - 2kom liniowy 10-obrotowy 2W
Potencjometr wieloobrotowy K005HPL - 5kom liniowy 10-obrotowy 2W
Potencjometr wieloobrotowy K050HPL - 50kom liniowy 10-obrotowy 2W
Potencjometr wieloobrotowy E100HPL - 100om 10-obrotowy 2W
Potencjometr wieloobrotowy E500HPL - 500om 10-obrotowy 2W
Bourns to amerykański producent komponentów elektronicznych, założony w 1947 roku przez Marlana i Rosemary Bournsów. Firma wyrosła na czujnikach i elementach dla lotnictwa, a dziś jej podzespoły trafiają do motoryzacji, telefonów, komputerów i aparatury medycznej. W Sklepie AVT marka reprezentowana jest przez potencjometry wieloobrotowe, czyli elementy do regulacji wymagającej dużej dokładności.
W zwykłym potencjometrze pełny zakres rezystancji ustawia się jednym obrotem osi, około 270°. W konstrukcji wieloobrotowej ten sam zakres rozłożono na dziesięć pełnych obrotów, więc ustawienie wartości jest dziesięciokrotnie dokładniejsze, a przypadkowe poruszenie gałką przekłada się na znacznie mniejszą zmianę rezystancji.

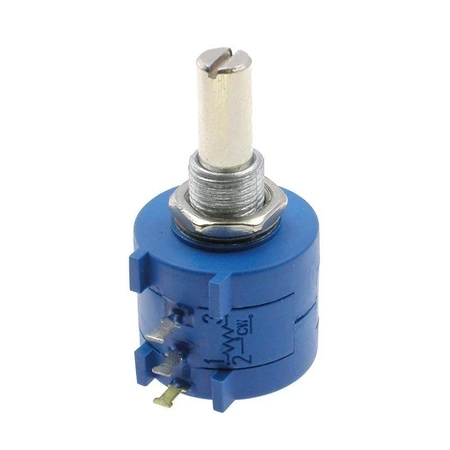

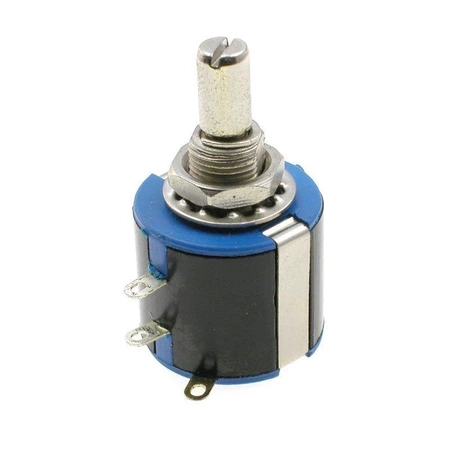

Wszystkie modele serii HPL mają charakterystykę liniową i moc 2 W, a różnią się rezystancją: E100HPL (100 Ω), E200HPL (200 Ω), E500HPL (500 Ω), K001HPL (1 kΩ), K002HPL (2 kΩ), K005HPL (5 kΩ), K010HPL (10 kΩ), K020HPL (20 kΩ) i K050HPL (50 kΩ). Stosuje się je w zasilaczach laboratoryjnych, aparaturze pomiarowej, źródłach napięcia odniesienia i wszędzie tam, gdzie wartość trzeba ustawić raz, a potem utrzymać.
Wtedy, gdy ustawienie ma być powtarzalne i odporne na przypadkowe poruszenie: przy regulacji napięcia w zasilaczu, ustawianiu progu zadziałania, kalibracji toru pomiarowego i dobieraniu punktu pracy układu. W zastosowaniach, gdzie kręci się gałką na bieżąco, na przykład przy regulacji głośności, wieloobrotowy jest niewygodny, bo wymaga dziesięciu obrotów na pełny zakres.
Rezystancja zmienia się proporcjonalnie do kąta obrotu, więc na połowie zakresu uzyskasz w przybliżeniu połowę wartości. To standard w regulacji napięć, prądów i nastaw układowych. Charakterystyka logarytmiczna, stosowana w torach audio, odwzorowuje sposób odbierania głośności przez ucho i do zastosowań pomiarowych się nie nadaje.
To maksymalna moc, jaką może rozproszyć cała ścieżka rezystancyjna, przy czym wartość ta dotyczy określonej temperatury otoczenia i maleje wraz z jej wzrostem. Jeśli potencjometr pracuje jako dzielnik napięcia, obciążenie jest niewielkie, ale przy pracy w układzie regulacji prądu, gdzie wykorzystujesz tylko część ścieżki, cała moc wydziela się na krótkim odcinku i limit osiąga się szybciej.
Nie jest konieczna, ale bardzo pomaga. Przy dziesięciu obrotach trudno na oko określić, w którym miejscu zakresu jesteś, dlatego do takich potencjometrów stosuje się gałki z licznikiem obrotów i skalą. Pozwalają zapisać nastawę i wrócić do niej po zmianie ustawień, co ma znaczenie w aparaturze pomiarowej i na stanowiskach serwisowych.
