Gniazda antenowe

Gniazda antenowe TV i SAT

Gniazda antenowe służą do estetycznego zakończenia instalacji telewizyjnej i satelitarnej w pomieszczeniu. Umożliwiają podłączenie telewizora, dekodera, tunera lub innego kompatybilnego urządzenia do przewodu koncentrycznego poprowadzonego w ścianie albo instalacji natynkowej.

W kategorii dostępne są gniazda antenowe TV oraz gniazda SAT ze złączem typu F. Oferta obejmuje modele podtynkowe i natynkowe, wykonane z tworzywa lub ceramiki, a także zestawy z ramkami ceramicznymi, drewnianymi i szklanymi. W opisie uwzględniamy przede wszystkim serie Ceramic Loft oraz Tawoia Glass.

Gniazdo antenowe TV a gniazdo SAT

Gniazdo TV i gniazdo SAT mają odmienne złącza oraz mogą być przeznaczone do innych odcinków instalacji. Nie należy wybierać ich wyłącznie na podstawie wyglądu frontu.

• Gniazdo antenowe TV jest przeznaczone do typowego połączenia odbiornika telewizyjnego z instalacją antenową.
• Gniazdo antenowe SAT typu F wykorzystuje gwintowane złącze F stosowane powszechnie w instalacjach satelitarnych i innych połączeniach koncentrycznych.

Złącze TV umożliwia szybkie wsunięcie odpowiedniego wtyku antenowego. W złączu F przewód lub kabel przyłączeniowy jest mocowany za pomocą nakręcanej końcówki, co zapewnia stabilne połączenie mechaniczne.

Rodzaj złącza nie określa samodzielnie pełnej funkcji całej instalacji. Znaczenie mają również budowa gniazda, sposób rozprowadzenia sygnału, użyty przewód koncentryczny oraz pozostałe elementy toru antenowego.

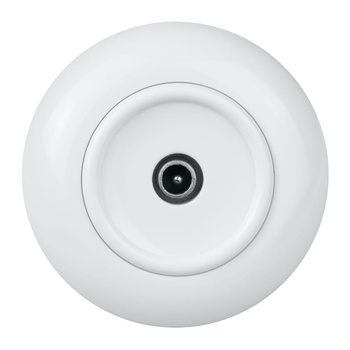

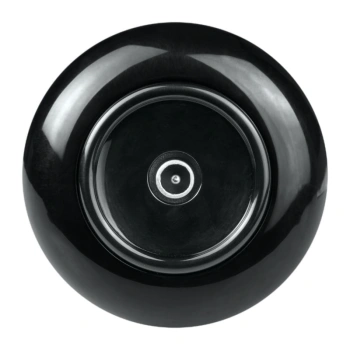

Gniazda antenowe TV

Gniazdo antenowe TV tworzy punkt przyłączeniowy dla telewizora, tunera lub dekodera odbierającego sygnał z instalacji antenowej. Pozwala ukryć przewód koncentryczny w ścianie i zakończyć go mechanizmem dopasowanym wizualnie do pozostałych gniazd i włączników.

Gniazda TV mogą być stosowane w instalacjach odbioru telewizji naziemnej oraz innych systemach wykorzystujących zgodny tor koncentryczny. Przed zakupem należy sprawdzić rodzaj wejścia w odbiorniku oraz sposób wykonania instalacji.

Gniazdo ścienne nie wzmacnia sygnału antenowego. Jeżeli poziom sygnału jest zbyt niski, przyczyną może być antena, przewód, rozgałęźnik, wzmacniacz, nieprawidłowe zakończenie kabla albo nadmierne tłumienie całego toru.

Gniazda antenowe SAT typu F

Gniazdo SAT jest wyposażone w gwintowane złącze typu F. Stosuje się je do podłączania dekoderów satelitarnych, tunerów oraz urządzeń wykorzystujących zgodne połączenie koncentryczne.

Złącze F zapewnia trwałe mocowanie przewodu i ogranicza ryzyko przypadkowego wysunięcia wtyku. Przy montażu trzeba prawidłowo przygotować kabel, zachowując ciągłość żyły środkowej i ekranu.

Pojedyncze gniazdo SAT nie rozdziela automatycznie sygnału na kilka niezależnych tunerów. Możliwość jednoczesnej pracy kilku urządzeń zależy od sposobu wykonania całej instalacji, zastosowanego konwertera, multiswitcha i liczby niezależnych przewodów.

Gniazda podtynkowe

Podtynkowe gniazdo antenowe montuje się w puszce zagłębionej w ścianie. Przewód koncentryczny i połączenia znajdują się wewnątrz puszki, natomiast na zewnątrz pozostaje front gniazda oraz ramka.

Rozwiązanie podtynkowe pozwala dopasować gniazdo antenowe do włączników, gniazd elektrycznych, ładowarek USB i innych elementów osprzętu zamontowanych w tym samym pomieszczeniu.

Przy montażu trzeba uwzględnić:

• średnicę i głębokość puszki,
• promień zgięcia przewodu koncentrycznego,
• ilość miejsca za mechanizmem,
• sposób mocowania ramki,
• rozstaw puszek przy zestawach wielokrotnych.

Przewodu koncentrycznego nie należy ostro zaginać ani zgniatać za mechanizmem. Deformacja kabla może zmienić jego parametry i zwiększyć tłumienie sygnału.

Gniazda natynkowe

Gniazdo antenowe natynkowe montuje się na powierzchni ściany w odpowiedniej obudowie lub puszce. Jest przeznaczone do instalacji, w których przewody prowadzone są widocznie, bez wykonywania bruzd i puszek podtynkowych.

Rozwiązanie natynkowe sprawdza się między innymi:

• w instalacjach retro i loftowych,
• w budynkach zabytkowych,
• podczas modernizacji istniejącego pomieszczenia,
• na ścianach, których nie należy bruzdować,
• w instalacjach prowadzonych po powierzchni ściany.

W serii Ceramic Loft dostępne są elementy podtynkowe, natomiast stylistycznie powiązane rozwiązania ceramiczne mogą występować również w konfiguracjach natynkowych. Przed zakupem należy sprawdzić opis konkretnego produktu i dobrać właściwą puszkę, ramkę oraz sposób prowadzenia kabla.

Gniazda antenowe Ceramic Loft

Ceramic Loft jest serią dekoracyjnego osprzętu instalacyjnego obejmującą gniazda, włączniki, moduły multimedialne oraz zgodne ramki.

Gniazda antenowe tej serii mogą być zestawiane z ramkami ceramicznymi albo drewnianymi, zależnie od konkretnego wariantu. Pozwala to dopasować punkt TV lub SAT do pozostałego osprzętu w pomieszczeniu.

Ceramika i drewno są materiałami dekoracyjnymi, których powierzchnia może wykazywać naturalne różnice. Drewniane ramki mogą różnić się układem słojów i odcieniem, natomiast elementy ceramiczne mogą mieć charakterystyczną fakturę i połysk.

Ramki ceramiczne i drewniane

Ramka nie pełni wyłącznie funkcji ozdobnej — musi być mechanicznie zgodna z wybranym modułem gniazda. Elementów różnych systemów nie należy zestawiać jedynie na podstawie podobnego kształtu lub średnicy.

Ramki ceramiczne dobrze komponują się z osprzętem loftowym, retro i klasycznym. Ramki drewniane mogą natomiast nawiązywać do mebli, stolarki, podłogi albo innych naturalnych materiałów we wnętrzu.

Przed zakupem warto sprawdzić:

• serię mechanizmu i ramki,
• liczbę miejsc montażowych,
• orientację ramki,
• rodzaj puszki,
• elementy mocujące zawarte w zestawie.

Gniazda antenowe Tawoia Glass

Tawoia Glass jest modułowym systemem podtynkowego osprzętu ze szklanymi ramkami. Obejmuje gniazda, włączniki, ładowarki USB, ściemniacze oraz różne moduły sygnałowe.

W ramach systemu dostępne są standardowe mechanizmy oraz wąskie moduły 1/2 Tawoia Glass. Dzięki nim w jednym miejscu ramki można zamontować dwa różne złącza.

Wąskie moduły antenowe obejmują:

• gniazda antenowe TV,
• gniazda antenowe SAT typu F.

Moduł 1/2 nie jest kompletnym pojedynczym mechanizmem montowanym samodzielnie w całym otworze ramki. Do osadzenia dwóch wąskich modułów potrzebny jest zgodny adapter Tawoia Glass.

Jak działają moduły 1/2 Tawoia Glass?

Dwa moduły 1/2 zajmują razem jedno standardowe miejsce w ramce Tawoia Glass. Pozwala to połączyć dwa różne złącza bez konieczności przeznaczania dla każdego z nich osobnego pełnego modułu.

Przykładowe konfiguracje obejmują:

• TV + SAT,
• TV + Ethernet RJ45,
• SAT + HDMI,
• TV + USB,
• SAT + gniazdo audio,
• dwa niezależne moduły SAT.

W kategorii moduły 1/2 Tawoia Glass znajdują się nie tylko złącza antenowe, lecz również moduły USB, Ethernet RJ45, HDMI, RCA, głośnikowe i słuchawkowe.

Możliwość mechanicznego umieszczenia dwóch złączy obok siebie nie oznacza, że można dowolnie prowadzić wszystkie rodzaje przewodów w tej samej przestrzeni. Instalacja powinna zachowywać wymagane zasady separacji, promienie gięcia i sposób prowadzenia przewodów właściwy dla poszczególnych sygnałów.

Adapter do dwóch modułów 1/2

Adapter Tawoia Glass umożliwia zamontowanie dwóch wąskich modułów w jednym otworze ramki. Jest elementem pośrednim stabilizującym oba złącza i dopasowującym je do systemu montażowego.

Przy kompletowaniu zestawu należy sprawdzić, czy zamówienie obejmuje:

• dwa wybrane moduły 1/2,
• adapter do ich montażu,
• zgodną ramkę szklaną,
• elementy niezbędne do osadzenia w puszce.

Jeżeli potrzebne jest tylko jedno wąskie złącze, drugą część można w zależności od konstrukcji systemu uzupełnić zgodną zaślepką. Nie należy pozostawiać niezamocowanego ani otwartego miejsca w ramce.

Moduł TV i SAT w jednym miejscu

Zestaw TV + SAT pozwala zakończyć dwa przewody lub dwa tory sygnałowe w jednym otworze ramki. Jest to praktyczne przy stanowisku telewizyjnym, przy którym używany jest zarówno odbiornik telewizji naziemnej, jak i dekoder satelitarny.

Przed wykonaniem instalacji trzeba ustalić, ile niezależnych przewodów koncentrycznych będzie potrzebnych. Dwa złącza w panelu nie zastępują dwóch kabli, jeżeli system wymaga niezależnych torów.

Nie należy łączyć przewodów TV i SAT przypadkowym rozgałęźnikiem bez sprawdzenia pasma i sposobu działania instalacji. W torze satelitarnym po przewodzie może być przesyłane także napięcie zasilające oraz sygnały sterujące.

Przewód koncentryczny w instalacji TV i SAT

Jakość połączenia zależy nie tylko od gniazda, lecz także od przewodu koncentrycznego i sposobu jego zakończenia. Należy zachować ciągłość ekranu, nie uszkodzić żyły środkowej oraz ograniczyć długość odsłoniętych fragmentów przewodnika.

Podczas montażu trzeba unikać:

• zwarcia żyły środkowej z ekranem,
• pozostawienia luźnych drucików oplotu,
• zbyt ostrego zaginania przewodu,
• zgniatania kabla w puszce,
• niedopasowanej końcówki F,
• luźnego połączenia mechanicznego.

Przewód powinien mieć odpowiedni zapas długości umożliwiający podłączenie mechanizmu bez nadmiernego naprężenia, ale nie może być zwinięty w puszce w sposób powodujący jego deformację.

Gniazdo końcowe, przelotowe i sposób rozprowadzenia sygnału

Gniazdo antenowe należy dobrać do topologii instalacji. W zależności od systemu może ono kończyć pojedynczy przewód albo stanowić element instalacji prowadzonej przez kolejne punkty.

Nie należy automatycznie zastępować jednego typu drugim. Niewłaściwy wariant może powodować dodatkowe tłumienie, niedopasowanie albo nieprawidłowy poziom sygnału w kolejnych gniazdach.

Jeżeli karta produktu nie określa jednoznacznie typu gniazda, nie należy zakładać, że jest ono przelotowe lub końcowe. Informację trzeba sprawdzić w danych konkretnego modelu albo projekcie instalacji.

Czy gniazdo antenowe wpływa na jakość obrazu?

Nieprawidłowe lub uszkodzone gniazdo może pogorszyć parametry sygnału, ale samo gniazdo nie zwiększa rozdzielczości ani jakości odbioru. Jego zadaniem jest zapewnienie stabilnego, prawidłowo dopasowanego połączenia.

Problemy z odbiorem mogą wynikać z:

• zbyt niskiego poziomu sygnału,
• nadmiernego tłumienia przewodu,
• uszkodzonego ekranu,
• nieprawidłowego rozgałęzienia instalacji,
• luźnego złącza,
• zwarcia w kablu,
• niewłaściwego ustawienia anteny,
• zakłóceń w instalacji.

W cyfrowej telewizji pogarszanie parametrów sygnału może przez pewien czas nie powodować widocznego spadku jakości, a następnie prowadzić do zatrzymywania obrazu, błędów lub całkowitej utraty odbioru.

Jak wybrać gniazdo antenowe?

Wybór należy rozpocząć od określenia rodzaju sygnału i złącza potrzebnego przy odbiorniku.

• Do typowego przewodu telewizyjnego wybierz gniazdo TV.
• Do połączenia satelitarnego wybierz gniazdo SAT typu F.
• Do instalacji ukrytej w ścianie wybierz model podtynkowy.
• Do instalacji prowadzonej po powierzchni wybierz model natynkowy z odpowiednią obudową.
• Do wnętrza retro lub loft dobierz gniazdo Ceramic Loft z ramką ceramiczną albo drewnianą.
• Do nowoczesnej szklanej ramki wybierz zgodny moduł Tawoia Glass.
• Do połączenia dwóch różnych złączy w jednym miejscu zastosuj dwa moduły 1/2 i właściwy adapter.

Gniazdo z ramką czy sam moduł?

Komplet z ramką zawiera elementy przeznaczone do wykonania pojedynczego punktu instalacyjnego. Sam moduł daje większą swobodę konfiguracji, ale wymaga dobrania zgodnej ramki i akcesoriów montażowych.

Moduł bez ramki jest praktyczny, gdy:

• gniazdo ma znaleźć się w ramce wielokrotnej,
• kolor ramki ma być wybrany osobno,
• TV lub SAT ma być połączone z innym modułem,
• stosowany jest system modułów 1/2.

Przed zamówieniem należy sprawdzić nazwę i zawartość zestawu. Produkt może obejmować kompletne gniazdo z ramką, sam mechanizm albo tylko wąski moduł złącza.

Montaż gniazda antenowego

Gniazdo antenowe nie jest podłączane do napięcia sieciowego jak gniazdo 230 V, ale podczas pracy w puszce wielokrotnej mogą znajdować się również przewody zasilające. Przed demontażem wspólnej ramki należy wyłączyć odpowiedni obwód i potwierdzić brak napięcia.

Instalację antenową warto wykonać tak, aby przewody sygnałowe były oddzielone od przewodów sieciowych zgodnie z konstrukcją osprzętu i wymaganiami instalacyjnymi.

Nieprawidłowe połączenie ekranu lub zwarcie w przewodzie SAT może zakłócić transmisję i obciążyć układ zasilania konwertera. Po montażu należy sprawdzić ciągłość toru i jakość odbieranego sygnału.

Gniazda antenowe w sklepie AVT

W sklepie AVT znajdziesz gniazda antenowe TV i SAT typu F w wersjach podtynkowych i natynkowych. Dostępne są modele z tworzywa, gniazda ceramiczne oraz zestawy z ramkami ceramicznymi, drewnianymi i szklanymi.

Seria Ceramic Loft umożliwia dopasowanie gniazd antenowych do dekoracyjnego osprzętu ceramicznego, natomiast Tawoia Glass pozwala tworzyć nowoczesne zestawy modułowe w szklanych ramkach.

Najlepsze gniazdo antenowe powinno być zgodne z rodzajem złącza, topologią instalacji, przewodem i systemem ramek. Sam wygląd frontu nie przesądza o jego zastosowaniu ani parametrach sygnałowych.

FAQ – gniazda antenowe

Czym różni się gniazdo TV od SAT?

Gniazdo TV wykorzystuje typowe złącze antenowe, a gniazdo SAT gwintowane złącze typu F. Należy dobrać je do przewodu i wejścia używanego urządzenia.

Co to jest złącze F?

Złącze F jest gwintowanym złączem koncentrycznym stosowanym między innymi w instalacjach satelitarnych. Zapewnia stabilne połączenie przewodu z gniazdem lub urządzeniem.

Czy gniazdo SAT może służyć do telewizji naziemnej?

Sam rodzaj złącza nie rozstrzyga o przeznaczeniu całego toru. Możliwość użycia zależy od instalacji, urządzeń i parametrów konkretnego gniazda. Nie należy zakładać zamienności bez sprawdzenia systemu.

Czym różni się gniazdo podtynkowe od natynkowego?

Gniazdo podtynkowe jest osadzane w puszce wewnątrz ściany. Model natynkowy wraz z obudową znajduje się na powierzchni ściany.

Czym są moduły 1/2 Tawoia Glass?

Są to wąskie moduły zajmujące połowę standardowego miejsca w ramce. Dwa takie elementy można zamontować obok siebie za pomocą zgodnego adaptera.

Czy można połączyć moduł TV i SAT w jednej ramce?

Tak. W systemie Tawoia Glass można zamontować moduł TV oraz moduł SAT typu F obok siebie w jednym miejscu ramki, stosując właściwy adapter do dwóch modułów 1/2.

Czy moduły 1/2 są dostępne tylko jako TV i SAT?

Nie. System obejmuje również moduły USB, Ethernet RJ45, HDMI, RCA, głośnikowe i słuchawkowe. Pozwala to tworzyć różne konfiguracje przyłączy.

Czy do jednego modułu 1/2 potrzebna jest zaślepka?

Jeżeli w adapterze ma zostać zamontowany tylko jeden wąski moduł, drugą część należy zamknąć zgodnym elementem przewidzianym przez system. Nie należy pozostawiać pustego, niezabezpieczonego miejsca.

Czy drewniane ramki są identyczne?

Naturalne drewno może różnić się słojami i odcieniem. Różnice te są właściwością materiału i mogą występować pomiędzy poszczególnymi egzemplarzami.

Czy gniazdo antenowe wzmacnia sygnał?

Nie. Standardowe gniazdo jest pasywnym elementem przyłączeniowym. Poziom sygnału zależy od anteny, przewodów, rozgałęźników, wzmacniaczy i wykonania całej instalacji.

Czy dwa złącza SAT oznaczają możliwość podłączenia dwóch dekoderów?

Nie zawsze. Niezależna praca kilku tunerów może wymagać osobnych przewodów, odpowiedniego konwertera albo multiswitcha. Sama liczba gniazd na panelu nie tworzy niezależnych torów sygnałowych.

Czy przewód antenowy można mocno zagiąć w puszce?

Nie. Nadmierne zgięcie lub zgniecenie przewodu koncentrycznego może zmienić jego parametry i pogorszyć transmisję sygnału.

Czy gniazda Ceramic Loft i Tawoia Glass są kompatybilne z tymi samymi ramkami?

Nie należy ich łączyć. Są to odrębne systemy montażowe i każdy moduł powinien być stosowany z ramką oraz akcesoriami przewidzianymi dla jego serii.
