Moduł przekaźnika 1-kanał - 5V - 10A/250V - kontrolki LED

  • Dodaj recenzję:
  • Kod handlowy: ARD-7561
  • Producent: nieokreślony
  • Jest
  • szt.
  • 5,00 zł

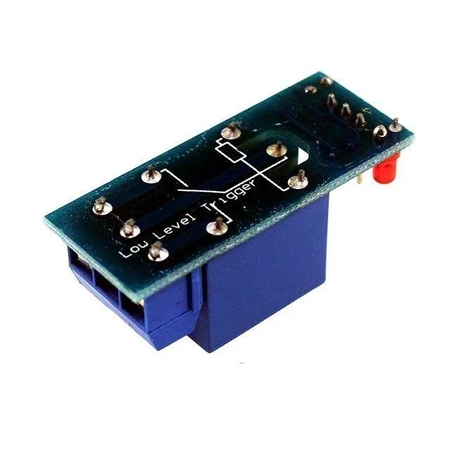

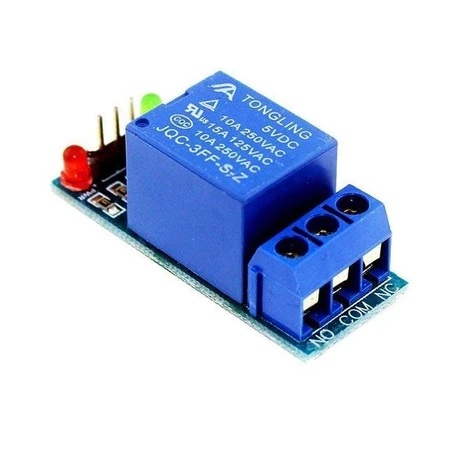

Moduł przekaźnika 1-kanał - 5V - 10A/250V - z kontrolkami LED

Uniwersalna wersja modułu z przekaźnikiem 5V, sygnalizującymi diodami LED na 10A/250VAC. Układ jest zdolny na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Moduł zasila się napięciem 5V do odpowiednich pinów VCC oraz GND.
O załączeniu przekaźnika informuje dioda stanu pracy kanału przekaźnika. Załączenie modułu odbywa się po przez podanie stanu niskiego LOW, a więc masy na wejścia sygnałowe In1.

  • zastosowanie do płytek stykowych, Arduino, modułów uruchomieniowych itd
  • do pracy niezbędne jest podłączenie zasilania przekaźnika oraz sygnał sterujący w formie cyfrowej
  • 2 diody sygnalizacyjne
  • typowe zastosowanie: włącznik do urządzeń elektrycznych - np. silników, sterownik oświetlenia, sterownik układów wykonawczych
  • napięcie zasilania VCC: 5V
  • przekaźnik SRD-05VDC-SL-C
  • napięcie cewki: 5V
  • maksymalne napięcie styków: 250 VAC
  • maksymalny prąd: 10A
  • wymiary płytki 44x12x22 mm

Moduł posiada trzy wyprowadzenia wejściowe

  • DC+ zasilanie 5V
  • DC- masa zasilania
  • IN. - sygnał wejściowy

Moduł pasuje do obudowy Z86 (obudowę należy dokupić oddzielnie)
