Efekt LED świecący w rytmie muzyki - MigoLEDki. Zestaw DIY do nauki lutowania AVT EDU634

Zlutuj układ, ustaw go przy głośniku i zobacz diody LED migające w takt muzyki

AVT EDU634 MigoLEDki to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu 6 czerwonych diod LED reaguje na dźwięk z otoczenia i miga w rytmie odtwarzanej muzyki. Czuły mikrofon odbiera sygnał akustyczny bez przewodowego połączenia ze sprzętem nagłośnieniowym, dlatego układ sprawdza się jako prosty, efektowny projekt do nauki lutowania i obserwacji działania wzmacniacza mikrofonowego.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• efekt LED świecący w rytmie muzyki
• 6 czerwonych diod LED 5 mm
• czuły mikrofon odbierający dźwięk z otoczenia
• brak potrzeby podłączania układu do sprzętu nagłośnieniowego
• wysoka czułość
• zasilanie 3 V DC z 2 baterii R6/AA
• baterie nie są dołączone do zestawu
• wymiary płytki 60 × 60 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, tranzystorów, diod LED, mikrofonu oraz włącznika. Efekt działania jest prosty do sprawdzenia — po ustawieniu płytki w pobliżu głośnika diody zaczynają reagować na muzykę.

Projekt pokazuje, jak mikrofon może zamienić dźwięk na sygnał elektryczny, który następnie jest wzmacniany i wykorzystany do sterowania diodami LED. Dzięki temu nauka lutowania łączy się z praktycznym przykładem układu reagującego na otoczenie.

Co znajdziesz w zestawie?

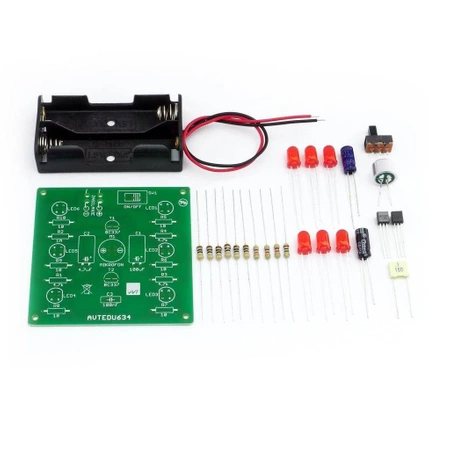

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania układu MigoLEDki.

• płytka drukowana PCB 60 × 60 mm
• 6 czerwonych diod LED 5 mm
• mikrofon
• tranzystory BC337 lub BC338
• rezystory 4,7 kΩ, 1 MΩ i 10 Ω
• kondensatory 100 µF, 4,7 µF i 100 nF
• włącznik S1
• złączka do baterii

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: 2 baterie R6/AA
3. Do testu działania: źródło dźwięku, na przykład głośnik z odtwarzaną muzyką
4. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia poprawnego montażu diod LED, kondensatorów elektrolitycznych i mikrofonu
• do poznania działania prostego układu reagującego na dźwięk
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako praktyczny projekt edukacyjny z natychmiast widocznym efektem świetlnym

Projekt AVT EDU nr 634
MigoLEDki – efekt LED reagujący na muzykę

Układ wykorzystuje mikrofon, dwa tranzystory oraz 6 czerwonych diod LED. Dźwięk z otoczenia jest odbierany przez mikrofon, a następnie steruje świeceniem diod. Po ustawieniu modułu w pobliżu głośników diody LED migają w takt odtwarzanej muzyki, bez konieczności podłączania układu do wyjścia audio.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.

Mikrofon odbiera dźwięk z otoczenia i zamienia go na sygnał elektryczny. Dzięki temu układ reaguje na muzykę bez przewodowego połączenia ze wzmacniaczem lub odtwarzaczem.

Tranzystory BC337 lub BC338 wzmacniają sygnał z mikrofonu i sterują diodami LED. To prosty przykład wykorzystania tranzystora jako elementu sterującego.

Diody LED mają polaryzację. Podczas montażu trzeba zwrócić uwagę na anodę i katodę oraz ułożyć diody zgodnie z oznaczeniami na płytce.

Kondensatory elektrolityczne, tranzystory, diody LED i mikrofon wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

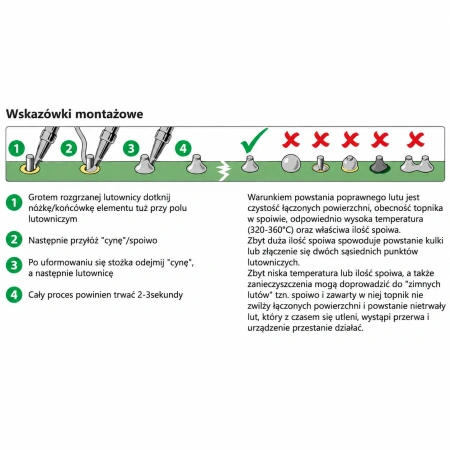

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.

Dlaczego warto wybrać AVT EDU634?

Projekt daje szybki i efektowny rezultat po montażu — diody LED reagują na muzykę bez podłączania układu do sprzętu audio. To dobry zestaw do nauki lutowania THT, rozpoznawania elementów spolaryzowanych oraz zrozumienia, jak mikrofon i tranzystory mogą sterować światłem w prostym układzie elektronicznym.
