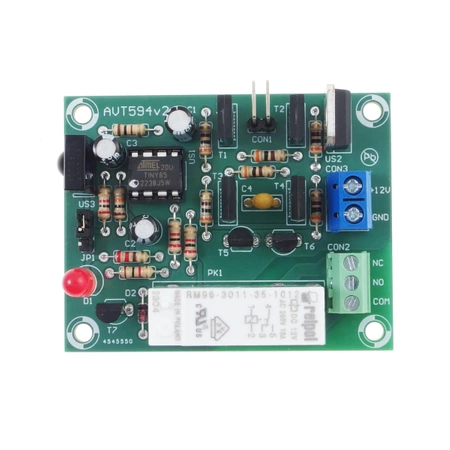

Zdalnie sterowany potencjometr do aplikacji audio, AVT594

    Kod handlowy: AVT594
  • Producent: AVT
  • Jest
    Wersja zmontowana [C] tylko na zamówienie
  • Wybierz wersję:
  • szt.
  • 60,00 zł

Do pobrania:

pobierz plik pdfDokumentacja


nowa wersja AVT594

Urządzenie doskonale nadaje się do każdego wzmacniacza audio wyposażonego w standardowy, 'ręczny' potencjometr. Proponowany układ jest bardzo prosty w obsłudze i łatwy do wykonania nawet dla początkującego elektronika. Kit nie jest dedykowany żadnemu, konkretnemu pilotowi zdalnego sterowania. Do jego obsługi wystarczy dowolny pilot zdalnego sterowania np. od telewizora czy DVD.

Sterownik jest układem uniwersalnym. Po wymianie potencjometru na silnik z przekładnią, może obsługiwać np. rolety okienne.

Wybrane parametry:

  • działa z każdym pilotem na podczerwień
  • prosty tryb programowania układu
  • możliwość przyporządkowania dowolnych klawiszy pilota dla trzech funkcji:
    • obroty w lewo
    • obroty w prawo
    • sterowanie wbudowanym przekaźnikiem (np. ON/OFF)
  • potencjometr z napięciem zasilania silnika 5Vdc
  • zasilanie 12 Vdc
  • wymiary płytki 43x53mm

Projekt AVT 594 EP 10/04 (v2 10/14)


Dodatkowe uwagi:

Potencjometr i pilot nie wchodzi w skład zestawu

Polecamy potencjometr 50kom z silniczkiem (patrz: zakładka Akcesoria)



Elektroniczne zestawy
do samodzielnego montażu.
Wymagana umiejętność lutowania

Podstawową wersją zestawu jest wersja B nazywana potocznie KITem (z ang.: zestaw) zawierająca elementy elektroniczne, które należy wlutować w dołączoną płytkę drukowaną (PCB). Wykaz elementów znajduje się w dokumentacji, która jest podlinkowana w opisie kitu.
Mając na uwadze różne potrzeby naszych Klientów, oferujemy również:
wersja C czyli zmontowany, uruchomiony i przetestowany zestaw B (elementy wlutowane w płytkę)
wersja A tylko płytka drukowana i dokumentacja
Kity w których występuje układ wymagający zaprogramowania, posiadają dodatkowe wersje:
wersja A+ to płytka drukowana + zaprogramowany układ i dokumentacja
wersja UK tylko zaprogramowany układ
Uwaga:
• nie każdy zestaw oferujemy we wszystkich wersjach,
• zdjęcie wersji B, przedstawia najczęściej zestaw zmontowany, czyli wersję C,
wersje C najczęściej są montowane na zamówienie.
