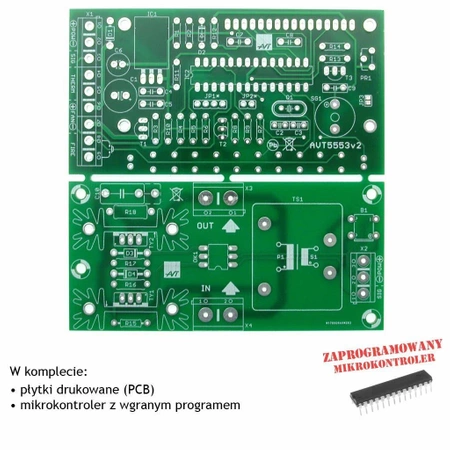

Sterownik zgrzewarki oporowej, AVT5553

    Kod handlowy: AVT5553
  • Producent: AVT
  • Jest
    Wersja zmontowana [C] tylko na zamówienie
  • Wybierz wersję:
  • szt.
  • 120,00 zł

Do pobrania:

pobierz plik pdf Dokumentacja

pobierz plik pdf Oryginalny artykuł. Zestaw powstał na podstawie projektu o tym samym tytule opublikowanego w Elektronice Praktycznej 10/2016

W Internecie można znaleźć mnóstwo amatorskich projektów zgrzewarek oporowych do łączenia małych elementów metalowych i mocowania końcówek do akumulatorów. Wszystkie te projekty bazują na przerobionym transformatorze od kuchenki mikrofalowej, który można kupić za grosze z elektronicznego złomu lub pozyskać z wyeksploatowanego sprzętu.

Transformator od mikrofalówki ma moc wystarczającą do takich zastosowań, zbliżającą się do 1 kW i łatwo oraz tanio daje się przerobić z wersji dostarczającej napięcie wysokie na to wymagane przez zgrzewarkę.

Wybrane parametry:

  • idealna do zgrzewania pakietów akumulatorów
  • interfejs użytkownika: wyświetlacz 2×16 i przyciski
  • wymiary płytek:
    • płytka sterownika: 96×50mm
    • płytka wykonawcza: 96×45mm

Projekt AVT 5553 EP 10/16

Dodatkowe uwagi:

ZESTAW NIE ZAWIERA TRANSFORMATORA OD KUCHENKI MIKROFALOWEJ
