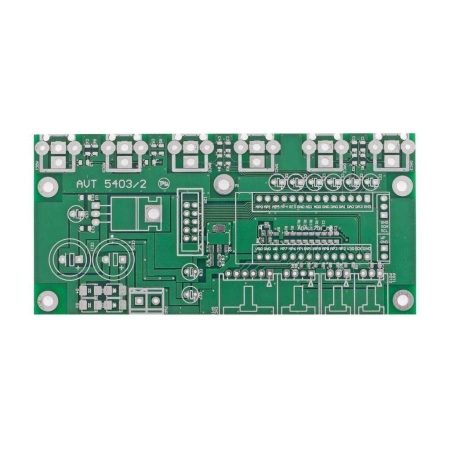

Płytka bazowa do modułu z ADAU1701, PCB do projektu AVT5403/2
- PCB - płytka (komplet płytek) drukowanych do projektu
Do pobrania:
Dokumentacja AVT5403/2 - (płytka bazowa dla AVT5403/1)
Dokumentacja AVT5403/1 - (moduł z ADA1701)
Projekt AVT 5403 składa się z dwóch płytek: płytki z procesorem ADAU1701 (AVT5403/1) oraz płytki zasilacza i przyłączy ADAU1701_CNB (AVT5403/2)
Aby ułatwić uruchamianie modułu STK_ADAU1701 (AVT5403/1) opracowano płytkę bazową umożliwiającą wygodne podłączenie DSP w realny tor audio i przetestowanie jego możliwości pod kontrolą oprogramowania Sigma Studio. Projekt ma spore walory użytkowe i edukacyjne, przyda się nie tylko do zestawu audio, ale również w laboratorium uczelnianym.
Płytka bazowa ADAU1701_CNB umożliwia:
- zasilanie modułu ADAU1701_MB
- podłączenie sygnałów wejściowych i wyjściowych poprzez gniazda RCA
- filtrację bierną sygnałów ADC/DAC
- dołączenie poprzez dedykowane złącze odbiornika SPDIF lub zewnętrznego A/C z interfejsem I2S (ze względu na możliwość przenikania zaburzeń płytka ma wydzielony zasilacz dla modułu I2S)
- dołączenie do portów GPIO poprzez złącza: potencjometru, enkodera i sygnałów cyfrowych GPIO
- generowanie sygnału WB (Write Back dla zapisu parametrów ADAU do pamięci nielotnej po zaniku napięcia zasilania)
Wybrane parametry:
- płytka bazowa dla modułu ADAU1701 (AVT5403/1)
- umożliwia łatwe zapoznanie się z podstawowymi funkcjami DSP
- programowanie za pomocą SigmaStudio
- zasilanie 9…12 Vac /200 mA
- wymiary płytki: 117x55mm
Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB (bazowa AVT5403/2) do projektu AVT5403
Projekt AVT 5403 EP 08/13
