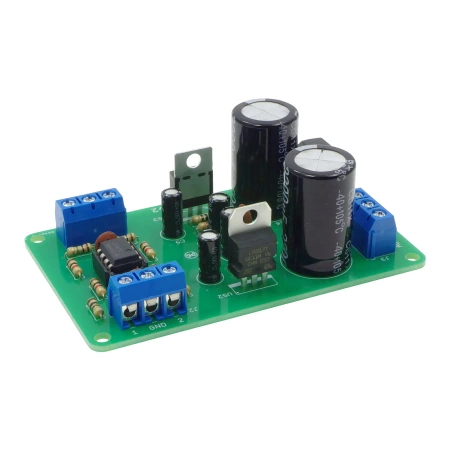

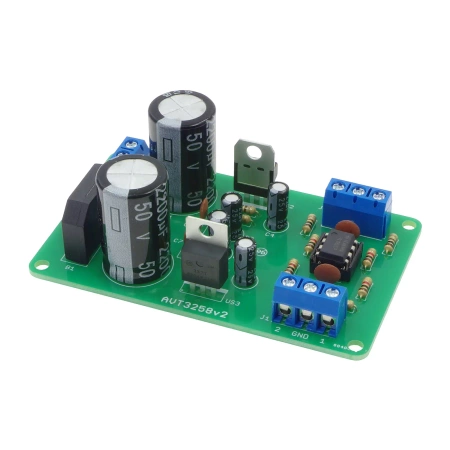

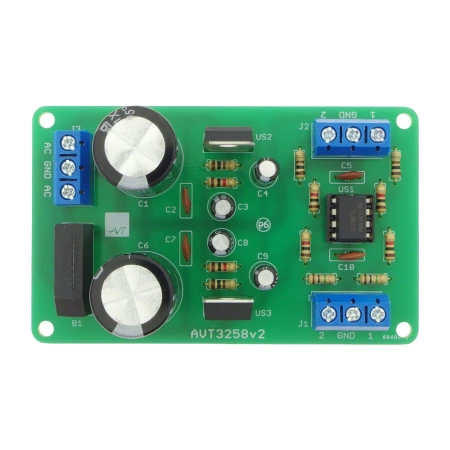

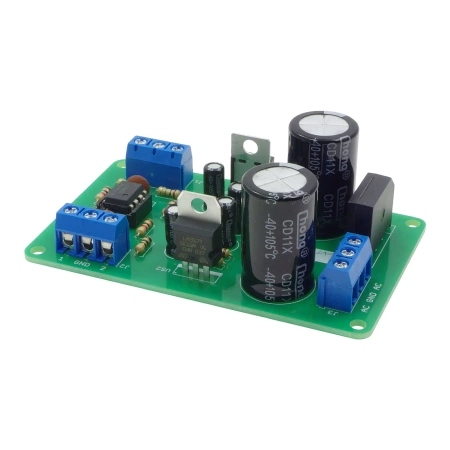

Wtórnik audio z zasilaczem, KIT AVT3258

  • Dodaj recenzję:
  • Kod handlowy: AVT3258 B
  • Producent: AVT
  • Dostępny Dostępny
  • 31,20 zł
  • szt
Wybierając KIT (zestaw do zlutowania) otrzymujesz PCB i komplet podzespołów elektronicznych
wymienionych w dokumentacji projektu.
Uwaga: Zestaw do montażu wymaga umiejętności lutowania.

Do pobrania:

pobierz plik pdf Dokumentacja


Do czego to służy?
Gdy podłączymy do jednego wyjścia sygnału audio kilka urządzeń (np. wzmacniaczy), może się okazać, że amplituda sygnału zostanie silnie stłumiona. Powodem jest obciążenie źródła, które ma znaczną rezystancję wewnętrzną. Użycie opisywanego układu zapobiega takiemu zjawisku. Przedstawiony układ ma dwa niezależne kanały, przez co można go użyć np. dla kanału lewego i prawego w kinie domowym, kiedy zajdzie konieczność„rozszczepienia” sygnału z telewizora (lub innego źródła) na kilka wzmacniaczy. Zmniejsza on impedancję wyjściową źródła sygnału audio do około 100Ω. Rezystancja wejściowa wynosi 1MΩ, przez co niemal w ogóle nie obciąża źródła. Ma wbudowane stabilizatory napięcia oraz prostownik, więc można go podłączyć np. do transformatora zasilającego jednego ze wzmacniaczy. Wzmocnienie obu kanałów wynosi +1V/V (0dB) – układ jest więc przezroczysty dla sygnału.

Wymiary płytki 90x50mm

Projekt AVT 3258 EdW 10/19
