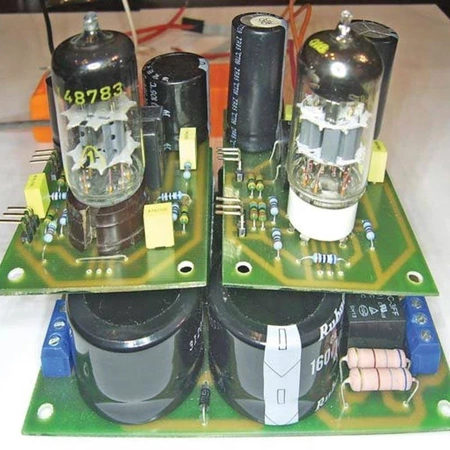

Lampowy ocieplacz dźwięku ECC88 - PCB do projektu AVT 3248

zoom

Lampowy ocieplacz dźwięku ECC88 - PCB do projektu AVT 3248

Dodaje do toru audio lampowy bufor na ECC88, który pozwala uzyskać łagodniejszy, cieplejszy charakter brzmienia. Wersja A zawiera płytki PCB.

Rozmiar

Dostępny

39,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT3248 A

Marka:

5903890030087

Lampowy ocieplacz dźwięku – bufor audio ECC88 AVT3248

Układ pozwala włączyć lampowy stopień audio między źródło sygnału a końcówkę mocy, aby nadać brzmieniu cieplejszy charakter.

Lampowy bufor do toru audio

AVT3248 pozwala zbudować stereofoniczny lampowy ocieplacz dźwięku, który można włączyć w tor sygnału audio przed końcówką mocy. Układ wykorzystuje duotriodę ECC88, dzięki czemu jedna lampa obsługuje oba kanały stereo.

Projekt umożliwia wykonanie toru o bardziej wyczuwalnym lampowym wpływie na brzmienie albo układu bardziej przezroczystego, działającego głównie jako bufor impedancji. Zasilacz jest osobnym modułem i zawiera powielacz napięcia anodowego, stabilizowane żarzenie 6,3 V oraz opóźnione załączanie napięcia anodowego po rozgrzaniu lampy.

Lampa ECC88 duotrioda audio obsługująca lewy i prawy kanał stereofoniczny

Osobny zasilacz lampowy napięcie anodowe około 90…120 V, żarzenie 6,3 V i opóźnione załączanie anody

3 płytki PCB 112×83 mm, 80×54 mm, 80×54 mm wersja A zawiera płytki PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT3248

Lampowy ocieplacz dźwięku z duotriodą ECC88, stereofonicznym torem audio, osobną płytką zasilacza, powielaczem napięcia anodowego, stabilizowanym żarzeniem 6,3 V i opóźnionym załączaniem napięcia anodowego.

Wersja	A – płytki PCB
Typ projektu	lampowy ocieplacz dźwięku / bufor audio
Zastosowanie	włączenie w tor audio między źródło sygnału a końcówkę mocy
Liczba kanałów	stereo
Lampa	ECC88, E88CC lub 6922
Typ lampy	duotrioda, jedna bańka dla dwóch kanałów
Możliwe topologie toru audio	stopień ze wspólną katodą albo wtórnik katodowy
Charakter stopnia ze wspólną katodą	większe wzmocnienie i bardziej wyraźny wpływ lampy na brzmienie
Charakter wtórnika katodowego	wysoka impedancja wejściowa, niska impedancja wyjściowa i mniejsza ingerencja w brzmienie
Typowe napięcie anodowe lampy	około 60 V wystarcza do poprawnej pracy ECC88
Napięcie zasilacza anodowego	około 90…120 V po powielaczu, zależnie od napięcia transformatora wzmacniacza
Źródło napięcia anodowego	dwustopniowy symetryczny powielacz napięcia z uzwojenia transformatora wzmacniacza
Typowe napięcie transformatora wzmacniacza	co najmniej 2×20 V AC
Filtracja napięcia anodowego	filtr CR z rezystorami R1/R2 i kondensatorami filtrującymi kanałów
Napięcie żarzenia	6,3 V stabilizowane
Transformator żarzenia	TR1, transformator zalewany 7,5 V / 3 W
Stabilizator żarzenia	7806 z diodą Schottky’ego 1N5817 podnoszącą napięcie do około 6,3 V
Opóźnione załączanie napięcia anodowego	przekaźnik PR1 sterowany przez MOSFET po naładowaniu C8
Czas opóźnienia prototypu	około 8 s
Sygnalizacja pracy zasilacza	podwójna dioda LED czerwono-zielona lub dwie osobne diody panelowe
Rozładowanie kondensatorów	rezystor R3 rozładowuje C1…C3 po wyłączeniu zasilania
Złącza	PW, HT, TR, AN oraz DUOLED
Montaż	osobne płytki toru audio i zasilacza, podstawka noval do druku, elementy wysokonapięciowe
Wymiary płytek PCB	112×83 mm, 80×54 mm, 80×54 mm

Pobierz dokumentację PDF

Wersja A – płytki PCB

AVT3248 A zawiera płytki PCB do projektu lampowego ocieplacza dźwięku. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R11, R13, R21, R23: 500…680 Ω
R12, R15, R22, R25: 330 kΩ
R14, R24: 4,7 kΩ
C12, C22: 470 nF / 100 V, polipropylenowe
C13, C23: 220 µF / 160 V
C14, C24: 100 nF / 250 V
R111, R113, R121, R123: 500…680 Ω
R112, R115, R122, R125: 330 kΩ
C111, C121: 100 nF / 100 V
C112, C122: 470 nF / 100 V, polipropylenowe
C113, C123: 220 µF / 160 V
C114, C124: 100 nF / 250 V
R1, R2: 680 Ω / 2 W
R3: 500 kΩ
R4: 100 kΩ
R5: 220 kΩ
R6: 1 kΩ
R7: 300 Ω / 1 W
R8: 10 kΩ
C1-C3: 1000 µF / 160 V
C4, C7, C8: 470 µF / 16 V
C5, C6: 100 nF
M1: mostek prostowniczy okrągły
US1: stabilizator liniowy 7806
D1-D4: diody prostownicze 1N4004
D5: dioda Schottky’ego 1N5817
D6: dioda impulsowa 1N4148
T1: MOSFET z kanałem N, np. IRF540
T2: tranzystor PNP, np. BC557
T3: tranzystor NPN, np. BC546
DUOLED: podwójna dioda LED czerwono-zielona 3 mm ze wspólną katodą albo dwie diody na panel czołowy
TR1: transformator zalewany 3 W / 7,5 V
PR: przekaźnik z cewką 12 V
L1: lampa ECC88, E88CC lub 6922
Podstawka noval do druku
PW, HT: złącza ARK podwójne, 3 szt.
TR, AN: złącza ARK potrójne, 3 szt.
DUOLED: złącze goldpin potrójne

Notes

Układ można zabudować w istniejącym wzmacniaczu tranzystorowym, wykorzystując jego transformator do zasilania obwodu anodowego, o ile w obudowie jest miejsce i można bezpiecznie poprowadzić przewody zasilające oraz sygnałowe.

W torze audio warto stosować krótkie przewody ekranowane i unikać pętli masy. W razie potrzeby obwód masy sygnałowej można prowadzić tak, aby zamykał się przez zasilacz, a nie przez dodatkowy przewód między przedwzmacniaczem i końcówką mocy.

Punkt pracy lampy można dobrać pomiarowo. W tym celu mierzy się napięcie zasilania, napięcie anody oraz napięcie katody, a następnie dobiera rezystory katodowe i anodowe tak, aby nie przekroczyć dopuszczalnej mocy strat lampy.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC oraz napięcia anodowe groźne dla życia.
Nieprawidłowy montaż, uruchamianie bez zachowania zasad bezpieczeństwa lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT3248 A?

Wersja A zawiera płytki PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.

Do czego służy AVT3248?

To lampowy bufor/przedwzmacniacz audio, który można włączyć między źródło sygnału a końcówkę mocy, aby uzyskać lampowy wpływ na charakter brzmienia.

Jaka lampa jest używana?

Projekt wykorzystuje lampę ECC88. Można stosować także zgodne typy E88CC lub 6922.

Czy jedna lampa obsługuje stereo?

Tak. ECC88 jest duotriodą, czyli zawiera dwie triody w jednej bańce, co pozwala obsłużyć lewy i prawy kanał.

Jakie napięcie anodowe występuje w projekcie?

Zasilacz wytwarza typowo około 90…120 V, zależnie od napięcia wtórnego transformatora wzmacniacza.

Czy układ ma opóźnione załączanie napięcia anodowego?

Tak. Przekaźnik załącza napięcie anodowe po rozgrzaniu żarnika lampy. W prototypie czas opóźnienia wynosi około 8 sekund.

Czy projekt wymaga pracy z napięciem 230 V?

Tak. Zasilacz żarzenia korzysta z transformatora sieciowego, a całość pracuje także z wysokim napięciem anodowym. Montaż i uruchomienie wymagają doświadczenia z układami sieciowymi i lampowymi.

Jakie są wymiary płytek?

Zestaw płytek PCB ma wymiary 112×83 mm, 80×54 mm oraz 80×54 mm.

Czy to jest kompletny zestaw do montażu?

Nie. To wersja A, czyli same płytki PCB. Lampę ECC88, podstawkę noval, transformator, przekaźnik, stabilizator, elementy zasilacza, kondensatory wysokonapięciowe, rezystory, złącza i pozostałe podzespoły trzeba dobrać osobno według wykazu.
