Sterownik odciągu oparów 12V z regulacją obrotów wentylatora - KIT AVT 3215
- Sterownik odciągu oparów reguluje obroty wentylatora 12 V, pomagając dobrać przepływ powietrza i ograniczyć hałas przy lutowaniu. AVT3215 B to KIT DIY z płytką PCB i elementami do lutowania.
Sterownik odciągu oparów 12V - KIT DIY AVT3215
Zestaw elementów do wykonania regulatora wentylatora 12 V do prostego odciągu oparów lutowniczych.
KIT regulatora wentylatora do odciągu oparów
AVT3215 umożliwia płynną regulację obrotów wentylatora 12 V, dzięki czemu można zmniejszyć hałas albo zwiększyć przepływ powietrza wtedy, gdy wymaga tego praca przy lutowaniu.
Regulator z LM317 jest zasilany napięciem 12–15 V DC przez gniazdo 2.1/5.5. Dioda D1 zabezpiecza układ przed niewłaściwą polaryzacją wejścia, a włącznik S1 pozwala wygodnie odłączać zasilanie. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika odciągu oparów.
Karta techniczna
AVT3215

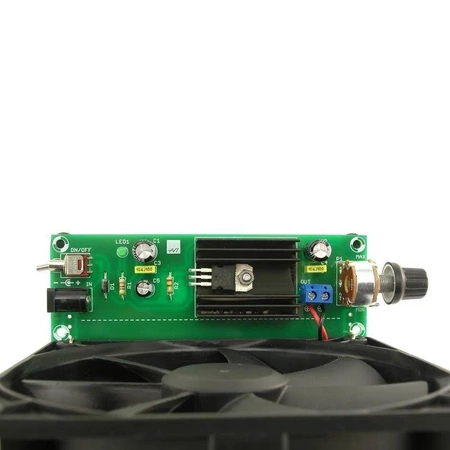

KIT sterownika wentylatora z regulatorem LM317, włącznikiem, diodą LED i wyjściem do wentylatora 12 V.
| Kod projektu | AVT3215 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | sterownik odciągu oparów, regulator obrotów wentylatora |
| Regulator | LM317 |
| Obsługiwany wentylator | 12 V, 120×120×25 mm |
| Maksymalna grubość wentylatora | 38 mm |
| Zakres napięcia wyjściowego | około 2–11 V DC |
| Maksymalny prąd wyjściowy | 500 mA |
| Zasilanie | 12–15 V DC, gniazdo 2.1/5.5 |
| Sterowanie | potencjometr 5 kΩ, włącznik ON/OFF |

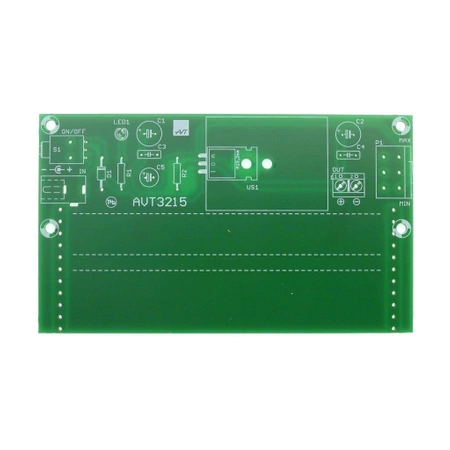

| Wymiary płytki PCB | 120×70 mm |
Wersja
AVT3215 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika odciągu oparów.
Notes
Montaż należy prowadzić od elementów najmniejszych do największych. Elementy oznaczone jako biegunowe wymagają kontroli orientacji przed lutowaniem.

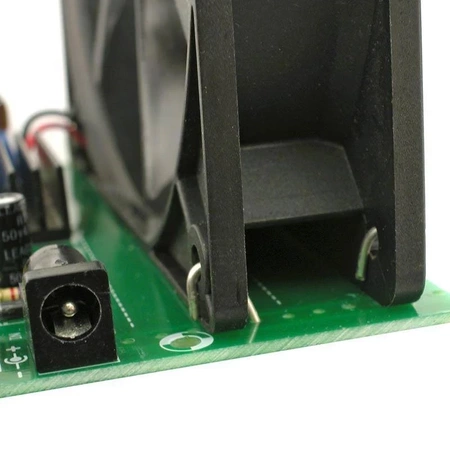

Radiator należy zamontować razem z układem LM317. Wentylator mocuje się na samym końcu krótkimi odcinkami grubego drutu srebrzonego.
Regulacja napięcia wyjściowego w zakresie około 2–11 V pozwala zmieniać obroty wentylatora i dopasować działanie odciągu do aktualnych potrzeb.
W połączeniu z wkładem z filtrem węglowym i regularnym przewietrzaniem pomieszczenia układ pomaga ograniczyć bezpośrednie wdychanie oparów lutowniczych.
Uwaga: AVT3215 jest prostym układem pomocniczym i nie zastępuje profesjonalnego wyciągu oparów. Podczas lutowania należy zadbać o filtrację, wietrzenie pomieszczenia oraz unikanie bezpośredniego wdychania oparów.
Najczęściej zadawane pytania
AVT3215 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika odciągu oparów.
Do regulacji wentylatora w prostym odciągu oparów lutowniczych albo jako regulowany wentylator biurkowy z zasilaniem 12–15 V DC.
Nie. Układ pracuje analogowo na regulatorze LM317, bez mikrokontrolera i bez programu.
Tak. Kierunek montażu wentylatora można dobrać do potrzeb i przeznaczenia urządzenia.
Układ wymaga napięcia 12–15 V DC, doprowadzonego do gniazda IN 2.1/5.5.
