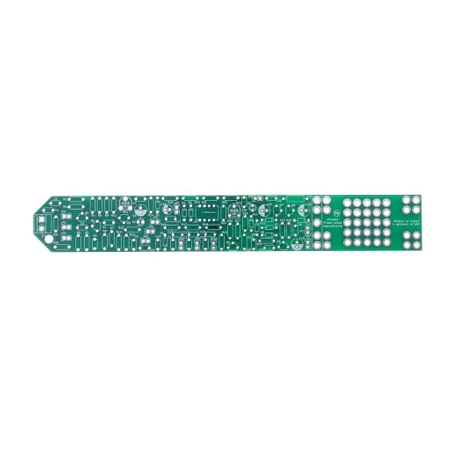

Ekonomiczna sonda logarytmiczna, AVT1962

AVT

Kod handlowy: AVT1962

Jest
  • Wybierz wersję:

szt.
15,00 zł

Do pobrania:

pobierz plik pdf Dokumentacja


Projekt niedrogiej w realizacji logarytmicznej sondy pomiarowej jest oparty na niewielkiej liczbie podzespołów, w większości dyskretnych. Stanowi uzupełnienie do projektu generatora-wobulatora AVT5580 (EP2-3/2017). Sonda logarytmiczna umożliwia dokonanie pomiarów w zakresie od małych częstotliwości (akustycznych) aż po w.cz. (około 40 MHz).

Wybrane parametry:

  • zakres częstotliwości wejściowej od pasma akustycznego do 40 MHz.
  • wbudowany wzmacniacz +20 dB i tłumik –20 dB.
  • zakres –20 dB, dynamika: 52 dB, czułość: 1,5 Vpp.
  • zakres 0 dB (podstawowy), dynamika: 52 dB, czułość: 150 mVpp.
  • zakres +20 dB, dynamika: 23 dB, czułość: 15 mVp-p.

Wymiary płytki 30x210mm

Projekt AVT 1962 EP 08/17
