Przekaźnik czasowy START/STOP 230 V - KIT AVT 1879

zoom

Przekaźnik czasowy START/STOP 230 V - KIT AVT 1879

Name: Przekaźnik czasowy START/STOP 230 V - KIT AVT 1879
Brand: AVT
SKU: AVT1879
Price: 46.5 PLN
Availability: InStock
Rating: 5.0 (2 reviews)

5.00/5.00opinie: 2

Przekaźnik czasowy 230 V z wejściami START/STOP, regulacją czasu PR1 i sygnalizacją LED. AVT1879 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

uniwersalny

Dostępny

46,50 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1879 B

Marka:

AVT

EAN:

5903890004088

Timer przekaźnikowy START/STOP 230 V - KIT DIY AVT1879

KIT DIY przekaźnika czasowego do załączania odbiornika na ustawiony czas z możliwością wcześniejszego zatrzymania.

Przekaźnik czasowy do automatyki domowej i procesów

AVT1879 pozwala wykonać jednofunkcyjny przekaźnik czasowy do sterowania oświetleniem, wentylacją, ogrzewaniem albo sygnalizacją. Przycisk START uruchamia odliczanie i przekaźnik, a STOP pozwala zakończyć pracę przed upływem ustawionego czasu.

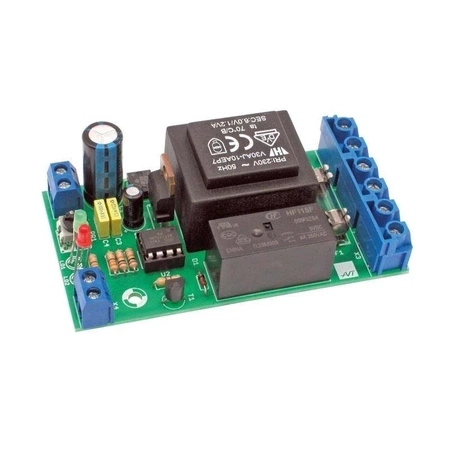

Układ jest zasilany z sieci 230 VAC przez transformator małej mocy, a styki przekaźnika są wyprowadzone na złącza śrubowe. Czas ustawia się potencjometrem PR1 albo programuje przez odliczenie. AVT1879 B to KIT DIY z PCB i elementami do lutowania.

Przycisk START i STOP włączenie czasu pracy i wcześniejsze zatrzymanie

Wyjście przekaźnikowe sterowanie odbiornikiem przez styki K1 na X2/X3

PCB 85×45 mm format płytki do obudowy Z-107 na szynę TH35

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1879

Przekaźnik czasowy START/STOP z regulacją czasu, wejściem wcześniejszego zatrzymania i wyjściem przekaźnikowym.

Kod projektu	AVT1879
Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	czasowe załączanie odbiornika z funkcją STOP
Zasilanie modułu	230 VAC, transformator 6 V / 1,2 VA
Wyjście	przekaźnik HF115F, styki na złączach X2 i X3
Wejście START	przycisk zwierny na złączu X4
Wejście STOP	przycisk zwierny na złączu X5
Regulacja czasu	potencjometr PR1 lub zapamiętanie czasu przyciskiem STOP
Mikrokontroler	ATtiny13, zaprogramowany do projektu
Sygnalizacja	LD1 zielona, LD2 czerwona
Płytka PCB	85×45 mm

Pobierz dokumentację PDF

Wersja

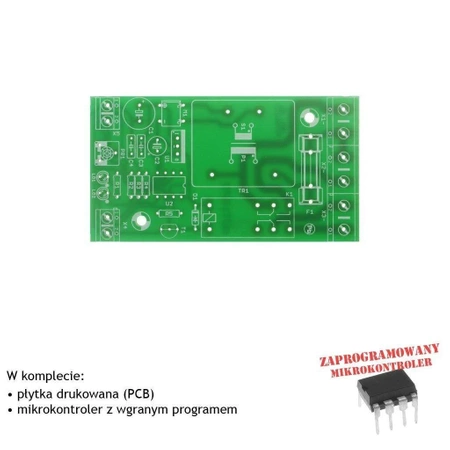

AVT1879 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny13, przekaźnik HF115F, transformator 6 V / 1,2 VA, stabilizator 7805, mostek DF08, tranzystor BC547, diody LED, bezpiecznik, złącza, potencjometr PR1 i elementy bierne.

Notes

START podłącza się do X4, STOP do X5, zasilanie sieciowe do X1, a odbiornik do wyjścia przekaźnikowego na X2/X3.

Czas pracy przekaźnika można ustawić PR1 albo zaprogramować przez przytrzymanie STOP podczas włączania zasilania.

Zielona LED sygnalizuje zasilanie, a czerwona LED informuje o pracy sterownika, programowaniu i załączeniu przekaźnika.

Płytka pasuje do obudowy Z-107 przeznaczonej do montażu na szynie TH35.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
