- Prosty wyłącznik czasowy z NE555, wejściami START/STOP, sygnalizacją LED i wyjściem przekaźnikowym. AVT1821 B to KIT DIY z PCB i elementami do lutowania.
Wyłącznik czasowy NE555 z wejściami START/STOP - KIT DIY AVT1821
KIT DIY prostego timera ON/OFF do załączania odbiornika na regulowany czas.

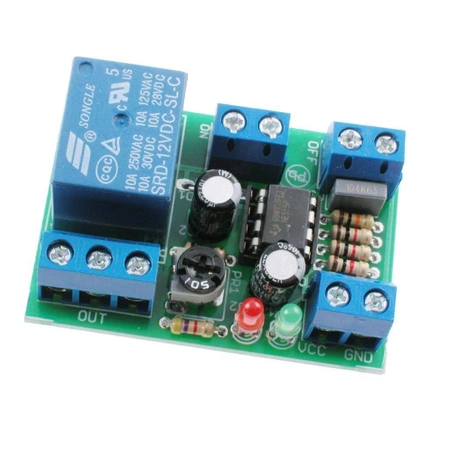

Timer ON/OFF z NE555 i przekaźnikiem
AVT1821 pozwala wykonać prosty wyłącznik czasowy, który po uruchomieniu załącza przekaźnik na ustawiony czas. Zakres regulacji wynosi od 0 do około 10 minut, dlatego układ może sterować np. oświetleniem pomocniczym, sygnalizatorem albo innym odbiornikiem pracującym czasowo.
Wejście START wyzwala odmierzanie czasu, a wejście STOP pozwala wyłączyć przekaźnik przed końcem cyklu. LED1 sygnalizuje zasilanie, LED2 pracę przekaźnika, a wyjście OUT udostępnia styki przełączne przekaźnika. AVT1821 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1821
Timer ON/OFF z układem NE555, regulowanym czasem załączenia, wejściami START/STOP i wyjściem przekaźnikowym.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | załączenie przekaźnika na regulowany czas |
| Układ czasowy | NE555, konfiguracja monostabilna |
| Zakres czasu | 0…około 10 minut |
| Regulacja czasu | potencjometr PR1 1 MΩ |
| Wejścia sterujące | START, STOP |
| Zasilanie | 12…15 V DC |
| Wyjście | przekaźnik 12 V, styki NO/NC |
| Obciążalność styków | do 8 A / 230 V AC |

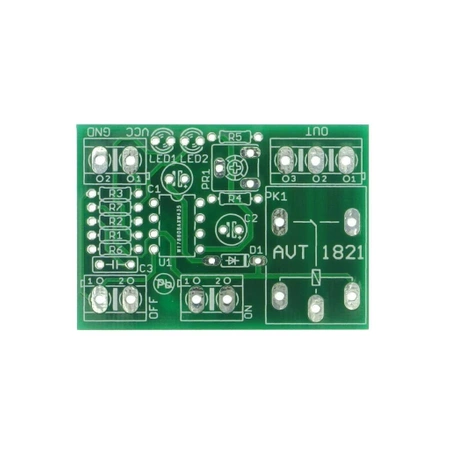

| Płytka PCB | 45×34 mm |
Wersja
AVT1821 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ NE555, przekaźnik 12 V, potencjometr montażowy, diodę 1N4148, diody LED, rezystory, kondensatory i złącza do wykonania timera ON/OFF.
Notes
Czas zadziałania zależy od pojemności C2 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi od 0 do około 10 minut.
Wejście START wyzwala odmierzanie czasu, a wejście STOP pozwala zakończyć pracę timera przed upływem ustawionego czasu.
LED1 sygnalizuje obecność napięcia zasilania, a LED2 zadziałanie przekaźnika.
Układ może być zasilany z zasilacza, baterii lub akumulatora 12…15 V DC. Obciążenie podłączone do przekaźnika wymaga osobnego doboru przewodów i zabezpieczenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1821 B to KIT DIY z płytką PCB i elementami do zlutowania timera ON/OFF. Zawiera m.in. NE555, przekaźnik 12 V, potencjometr, diodę, LED-y, rezystory, kondensatory i złącza.
Czas załączenia przekaźnika można regulować od 0 do około 10 minut potencjometrem PR1.
Wejście STOP pozwala wcześniej zakończyć odmierzanie czasu i wyłączyć przekaźnik przed upływem ustawionego czasu.
Układ wymaga napięcia 12…15 V DC. Może być zasilany z zasilacza, baterii lub akumulatora o odpowiedniej wydajności prądowej.
Przekaźnik może przełączać obciążenia sieciowe w granicach swoich parametrów, ale praca z 230 V wymaga kwalifikacji, obudowy, bezpieczników, odpowiednich przewodów i zachowania zasad bezpieczeństwa.
