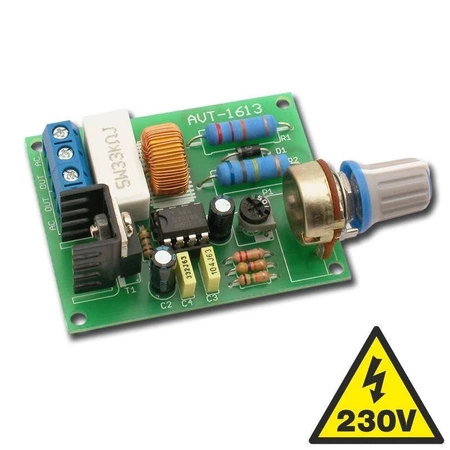

Regulator obrotów wentylatora 230V, AVT1613

    Kod handlowy: AVT1613
  • Producent: AVT
  • Jest
  • Wybierz wersję:
  • szt.
  • 34,00 zł

Do pobrania:

pobierz plik pdfDokumentacja


Niebezpieczenstwo porażenia prądem


Moduł nadaje się doskonale do regulacji prędkości obrotowej wentylatorów łazienkowych i biurowych napędzanych silnikami indukcyjnymi o niewielkiej mocy zasilanych napięciem sieci 230VAC. Układ nie nadaje się do regulacji silników prądu stałego, silników 3-fazowych i indukcyjnych zamontowanych w elektronarzędziach.

Wybrane parametry:

  • obciążenie: do 300W (dla zastosowanych elementów)
  • układ miękkiego startu
  • element wykonawczy - triak
  • płynna regulacja obrotów
  • płynna regulacja minimalnego napięcia skutecznego na obciążeniu
  • możliwe zastosowanie jako ściemniacz żarówki lub regulator grzałki
  • zasilanie: 230VAC
  • wymiary płytki 59x46mm

Projekt AVT 1613 EP 04/11



Elektroniczne zestawy
do samodzielnego montażu.
Wymagana umiejętność lutowania

Podstawową wersją zestawu jest wersja B nazywana potocznie KITem (z ang.: zestaw) zawierająca elementy elektroniczne, które należy wlutować w dołączoną płytkę drukowaną (PCB). Wykaz elementów znajduje się w dokumentacji, która jest podlinkowana w opisie kitu.
Mając na uwadze różne potrzeby naszych Klientów, oferujemy również:
wersja C czyli zmontowany, uruchomiony i przetestowany zestaw B (elementy wlutowane w płytkę)

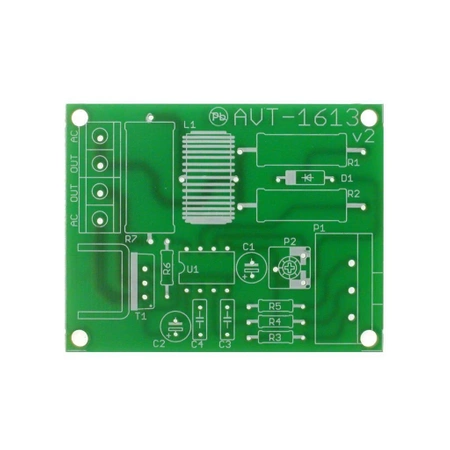

wersja A tylko płytka drukowana i dokumentacja
Kity w których występuje układ wymagający zaprogramowania, posiadają dodatkowe wersje:
wersja A+ to płytka drukowana + zaprogramowany układ i dokumentacja
wersja UK tylko zaprogramowany układ
Uwaga:
• nie każdy zestaw oferujemy we wszystkich wersjach,
• zdjęcie wersji B, przedstawia najczęściej zestaw zmontowany, czyli wersję C,
wersje C najczęściej są montowane na zamówienie.
