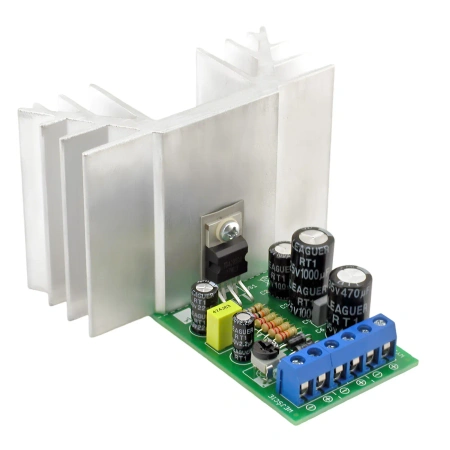

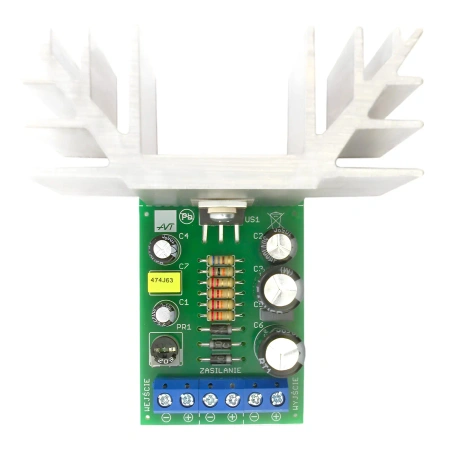

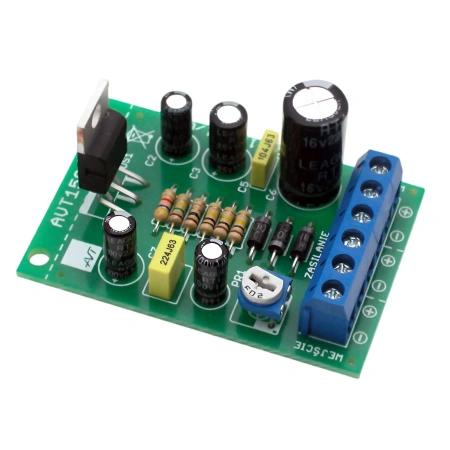

Wzmacniacz audio mono 14W z TDA2030 - KIT AVT 1597/1
- Wzmacniacz audio mono 14 W z TDA2030 – KIT AVT1597/1 z płytką PCB i elementami do lutowania. Moduł do głośnika 4 Ω, zasilanie 12…30 V DC.
Wzmacniacz audio mono 14 W z TDA2030 – zestaw DIY – KIT AVT1597/1
Zestaw elementów do samodzielnego montażu monofonicznego wzmacniacza mocy audio 14 W z układem TDA2030.
Prosty wzmacniacz mono 14 W do samodzielnego montażu
AVT1597/1 to zestaw DIY / KIT do budowy monofonicznego wzmacniacza mocy audio z układem TDA2030. Moduł pracuje z głośnikiem lub kolumną 4 Ω i sprawdzi się w małych konstrukcjach audio, aktywnych głośnikach, prostych końcówkach mocy oraz projektach edukacyjnych.
Układ TDA2030 ma zabezpieczenia przed zwarciem, przepięciami i przegrzaniem, ale do poprawnej pracy wymaga radiatora. Niewielka płytka 56×38 mm ułatwia montaż w obudowie, a skala trudności 2/6 sprawia, że projekt jest dobrym wyborem po opanowaniu podstaw lutowania.
Karta techniczna
AVT1597/1
AVT1597/1 B to zestaw elementów do samodzielnego montażu wzmacniacza audio mono 14 W z układem TDA2030.
| Kod projektu | AVT1597/1 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Układ scalony | TDA2030 |
| Moc wyjściowa | 14 W |
| Liczba kanałów | 1 kanał / mono |
| Impedancja obciążenia | 4 Ω |
| Zasilanie | 12…30 V DC |
| Zabezpieczenia | zabezpieczenia układu TDA2030 przed zwarciem, przepięciami i przegrzaniem |
| Radiator | wymagany |
| Skala trudności | 2/6 |

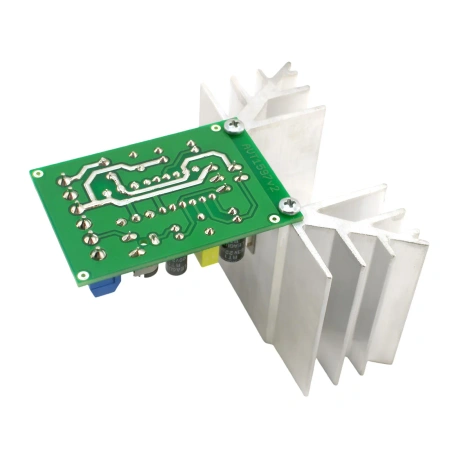

| Wymiary płytki PCB | 56×38 mm |
Wersja
AVT1597/1 B – zestaw elementów do samodzielnego montażu / KIT. Wersja zawiera płytkę PCB oraz podzespoły do zlutowania wzmacniacza mono 14 W z układem TDA2030. Do pracy potrzebne są także zasilacz 12…30 V DC, głośnik 4 Ω, obudowa i poprawnie dobrane chłodzenie.
Notes
Do pracy stereo potrzebne są dwa niezależne moduły, po jednym na kanał. Zasilacz musi mieć odpowiednią wydajność prądową dla obciążenia 4 Ω i zakładanej głośności.

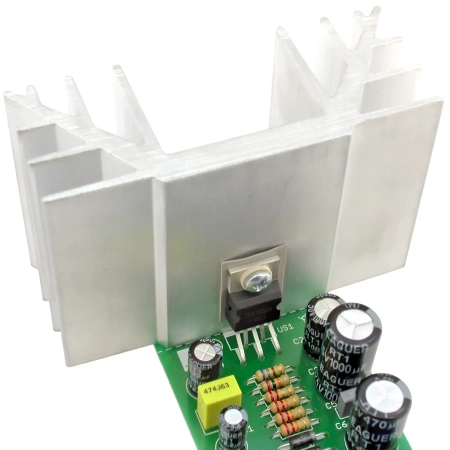

Układ TDA2030 należy zamocować do radiatora przed uruchomieniem. Brak chłodzenia może spowodować szybkie przegrzanie układu scalonego.
Uwaga: układ scalony TDA2030 wymaga radiatora. Nie uruchamiaj wzmacniacza przy większej głośności bez poprawnego chłodzenia. Zastosuj zasilanie z zakresu 12…30 V DC i nie zwieraj wyjścia głośnikowego.
Najczęściej zadawane pytania
AVT1597/1 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły do zlutowania wzmacniacza mono 14 W z TDA2030.
Tak. AVT1597 jest modułem mono, czyli obsługuje jeden kanał audio i jeden głośnik. W układach wielokanałowych każdy kanał wymaga osobnego modułu oraz poprawnego zasilania i chłodzenia.
Moduł jest przystosowany do głośnika lub kolumny o impedancji 4 Ω.
Tak. Układ TDA2030 musi być zamocowany do radiatora, szczególnie przy wyższym napięciu zasilania i dłuższej pracy.
